6 DP‑Antriebe 6.1 DP‑Antrieb tauschen Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 71 Einbau Abb.113: DP-Antrieb-Befestigungsschrauben VORSICHT! Drücken Sie beim Festschrauben vorsichtig gegen den DP‑Antri…
6 DP‑Antriebe
6.1 DP‑Antrieb tauschen
70 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Ausbau
► Bauen Sie die Frontplatte ab.
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]

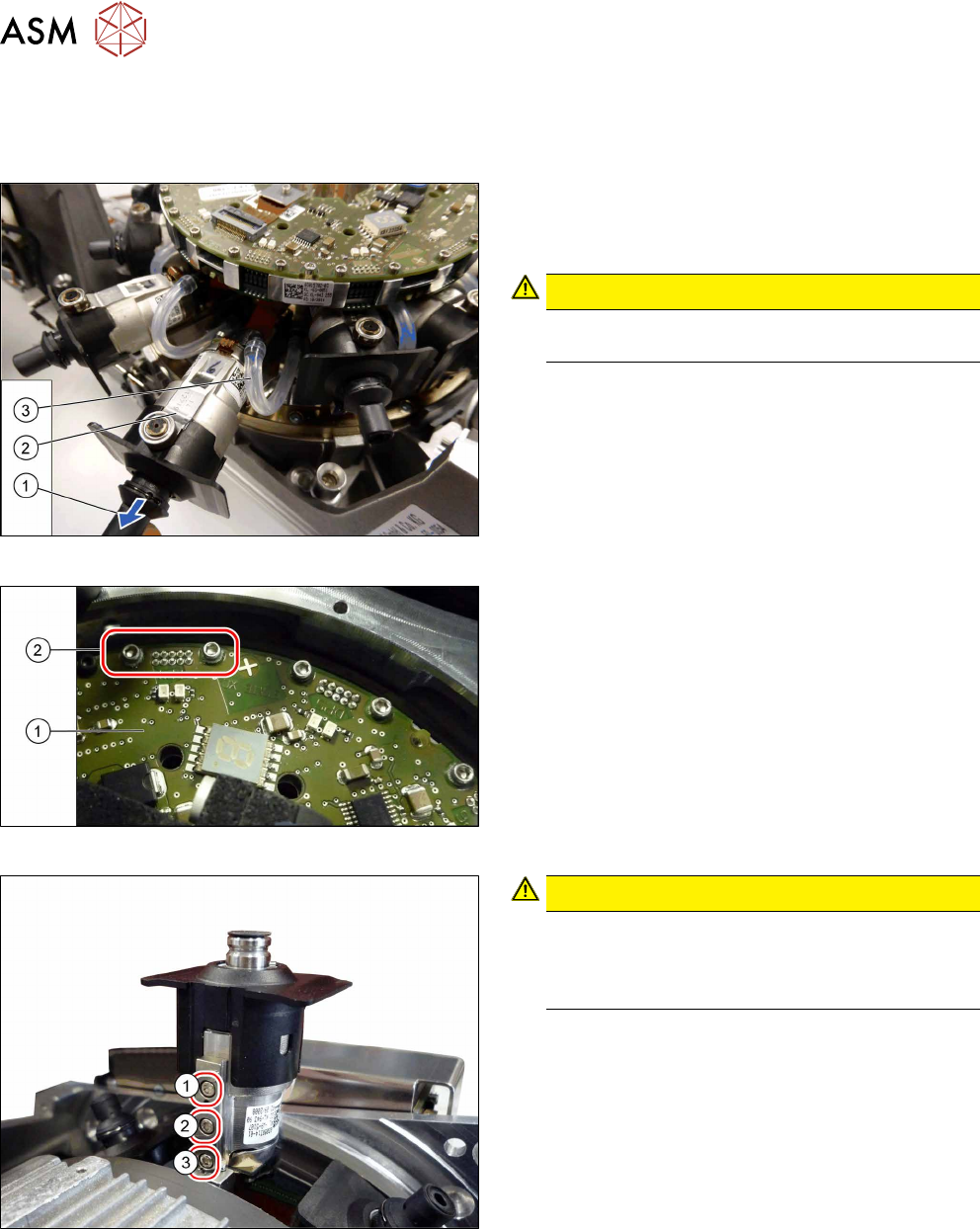

Abb.110: DP-Antrieb herausziehen
► Ziehen Sie die Pipette(1) vom DP‑Antrieb ab.
► Ziehen Sie den DP‑Antrieb(2) mit dem Rachen
aus dem Kopf heraus.
VORSICHT!
Ziehen Sie nicht an der schwarzen Abdeckung.
Diese kann ansonsten brechen.
.
► Ziehen Sie den Schlauch(3) auf beiden Seiten
ab.
Abb.111: Stecker-Befestigungsschrauben
► Entfernen Sie die beiden Befestigungsschrau-
ben(2) des Flexprint-Kabels auf der SCS(1).
► Stecken Sie das Kabel ab.
Abb.112: DP-Antrieb-Befestigungsschrauben
VORSICHT!
Drücken Sie beim Herausdrehen der Schrauben
vorsichtig gegen den DP‑Antrieb. So verhindern
Sie, dass durch die Krafteinwirkung die Linear-
führung beschädigt wird.
.
► Entfernen Sie zuerst die Schrauben(1) und(2).
► Entfernen Sie dann die Schraube(3). Verwenden
Sie dazu den Spezial-Kugelinbus.
► Nehmen Sie den DP‑Anrieb ab.
6 DP‑Antriebe
6.1 DP‑Antrieb tauschen
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 71
Einbau

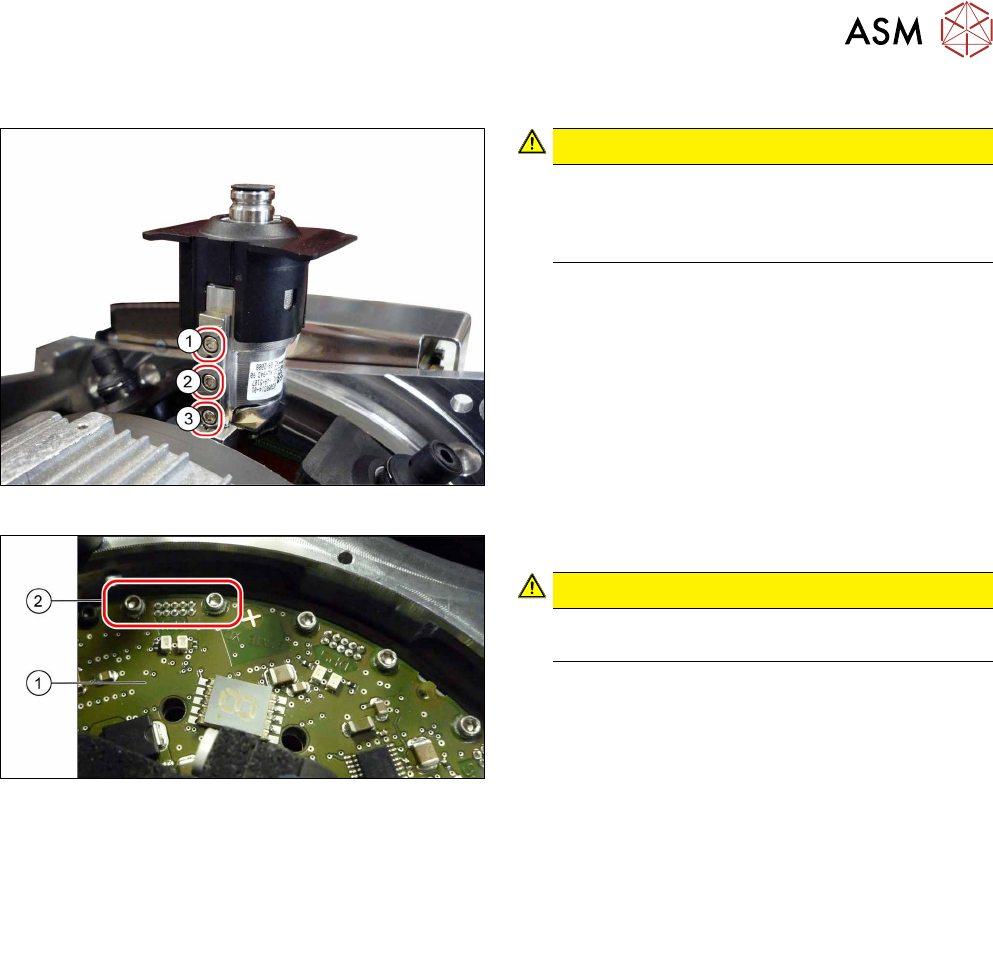

Abb.113: DP-Antrieb-Befestigungsschrauben
VORSICHT!
Drücken Sie beim Festschrauben vorsichtig
gegen den DP‑Antrieb. So verhindern Sie, dass
durch die Krafteinwirkung die Linearführung
beschädigt wird.
.
Beim Einbau werden die Schrauben in umgekehrter
Reihenfolge befestigt:
► Ziehen Sie zuerst die Schraube(3) mit einem
Drehmoment von 0,20Nm an.
► Ziehen Sie danach die Schrauben(2) und(1)
jeweils mit einem Drehmoment von 0,20Nm an.
Abb.114: Stecker-Befestigungsschrauben
► Stecken Sie das Kabel vorsichtig an.
VORSICHT!
Vorsicht, der Stecker kann leicht beschädigt wer-
den.
.
► Ziehen Sie die beiden Befestigungsschrauben(2)
des Flexprint-Kabels auf der SCS(1) mit einem
Drehmoment von 0,1Nm an.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgenden Abschnitten:
6.3
"Schlauch am DP-Antrieb tauschen [03015920Sxx]" [}73]
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Beachten Sie dabei insbesondere die Drehmomente.
6 DP‑Antriebe
6.2 DP‑Linearführung (Segmentführung) tauschen [03039099‑xx]
72 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
6.2 DP‑Linearführung (Segmentführung) tauschen
[03039099‑xx]
Teile, Hilfsmittel und Werkzeug
●
DP‑Linearführung (Segmentführung) CPP [03039099‑xx]
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau
► Bauen Sie die Frontplatte ab.
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Bauen Sie den DP-Antrieb aus.
6.1 "DP‑Antrieb tauschen" [}69]
HINWEIS
Für den Tausch der DP-Linearführung ist es nicht notwendig das Flexprint-Kabel von der
SCS zu abzunehmen.

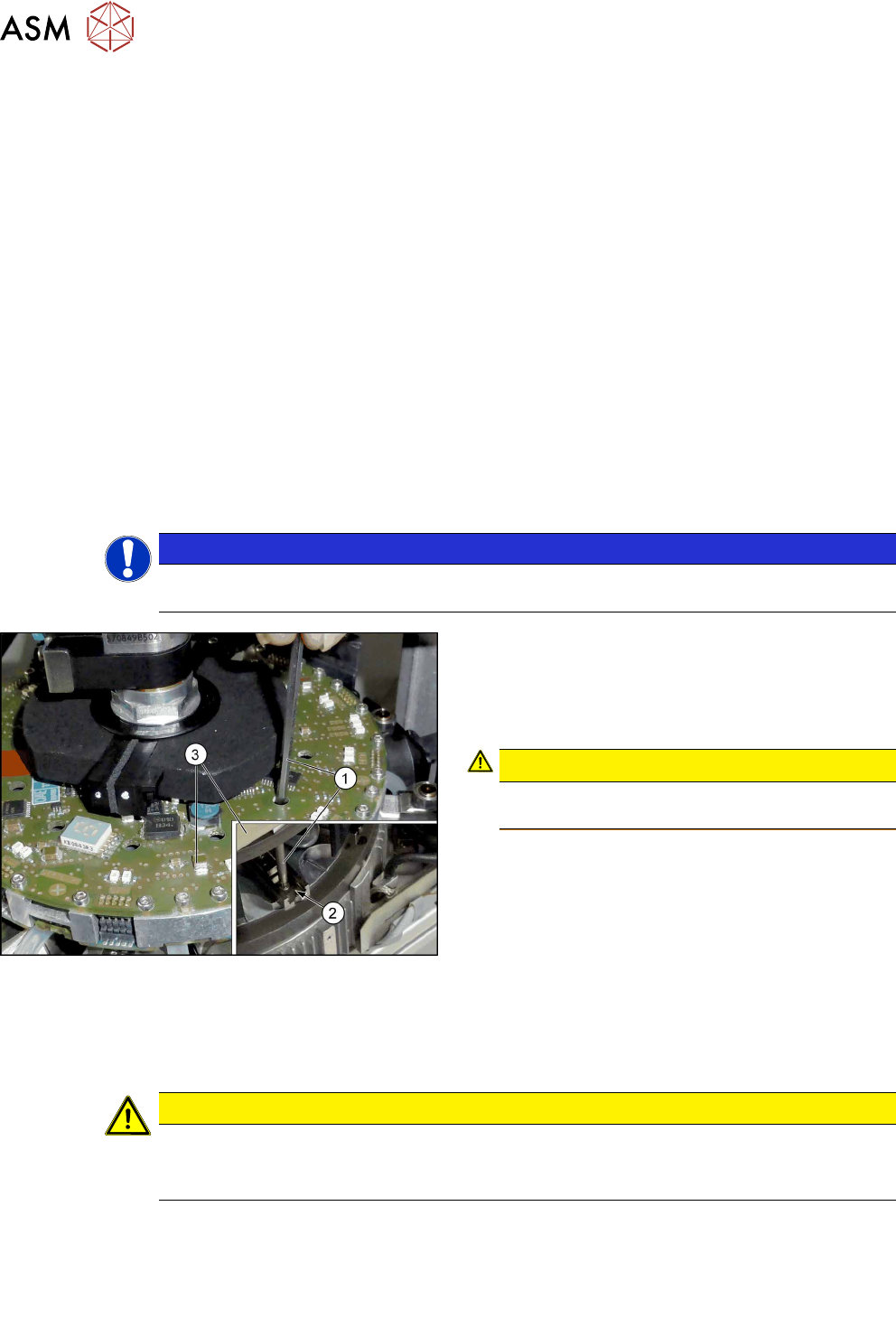

Abb.115: Befestigungsschrauben
► Entfernen Sie die beiden Befestigungsschrauben
der DP‑Linearführung(2). Sie erreichen die hin-
tere Schraube mit aufgesteckter Verlängerung(1)
durch die entsprechende Öffnung an der
SCS(3).
VORSICHT!
Achten Sie darauf die Oberfläche der SCS nicht
zu beschädigen.
.
► Nehmen Sie die DP‑Linearführung ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Ziehen Sie die Befestigungsschrauben der DP‑Linearführung mit einem Drehmoment
von 0,2Nm an.
► Beachten Sie auch die Einbauhinweise in folgenden Abschnitten:
6.3 "Schlauch am DP-Antrieb tauschen [03015920Sxx]" [}73]
6.1 "DP‑Antrieb tauschen" [}69]
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Beachten Sie dabei insbesondere die Drehmomente.
