6 DP‑Antriebe
6.2 DP‑Linearführung (Segmentführung) tauschen [03039099‑xx]
72 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
6.2 DP‑Linearführung (Segmentführung) tauschen
[03039099‑xx]
Teile, Hilfsmittel und Werkzeug
●
DP‑Linearführung (Segmentführung) CPP [03039099‑xx]
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau
► Bauen Sie die Frontplatte ab.
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Bauen Sie den DP-Antrieb aus.
6.1 "DP‑Antrieb tauschen" [}69]
HINWEIS
Für den Tausch der DP-Linearführung ist es nicht notwendig das Flexprint-Kabel von der
SCS zu abzunehmen.
Abb.115: Befestigungsschrauben
► Entfernen Sie die beiden Befestigungsschrauben
der DP‑Linearführung(2). Sie erreichen die hin-
tere Schraube mit aufgesteckter Verlängerung(1)
durch die entsprechende Öffnung an der
SCS(3).
 VORSICHT!
Achten Sie darauf die Oberfläche der SCS nicht
zu beschädigen.
.
► Nehmen Sie die DP‑Linearführung ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Ziehen Sie die Befestigungsschrauben der DP‑Linearführung mit einem Drehmoment
von 0,2Nm an.
► Beachten Sie auch die Einbauhinweise in folgenden Abschnitten:
6.3 "Schlauch am DP-Antrieb tauschen [03015920Sxx]" [}73]
6.1 "DP‑Antrieb tauschen" [}69]
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Beachten Sie dabei insbesondere die Drehmomente.
6 DP‑Antriebe
6.3 Schlauch am DP-Antrieb tauschen [03015920Sxx]
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 73
6.3 Schlauch am DP-Antrieb tauschen [03015920Sxx]
HINWEIS
Alle Schläuche tauschen
Der Tausch einzelner Schläuche ist möglich, wir empfehlen aber immer alle Schläuche zu
tauschen.
Teile, Hilfsmittel und Werkzeug
●
Schlauch DP/CPP [03015920Sxx]
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau
► Bauen Sie die Frontplatte ab.
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Wenn Sie nicht alle Schläuche tauschen: Führen Sie eine Sichtkontrolle an jedem Vakuum-
schlauch durch.
Führen Sie für jeden zu tauschenden Schlauch die folgenden Schritte aus:

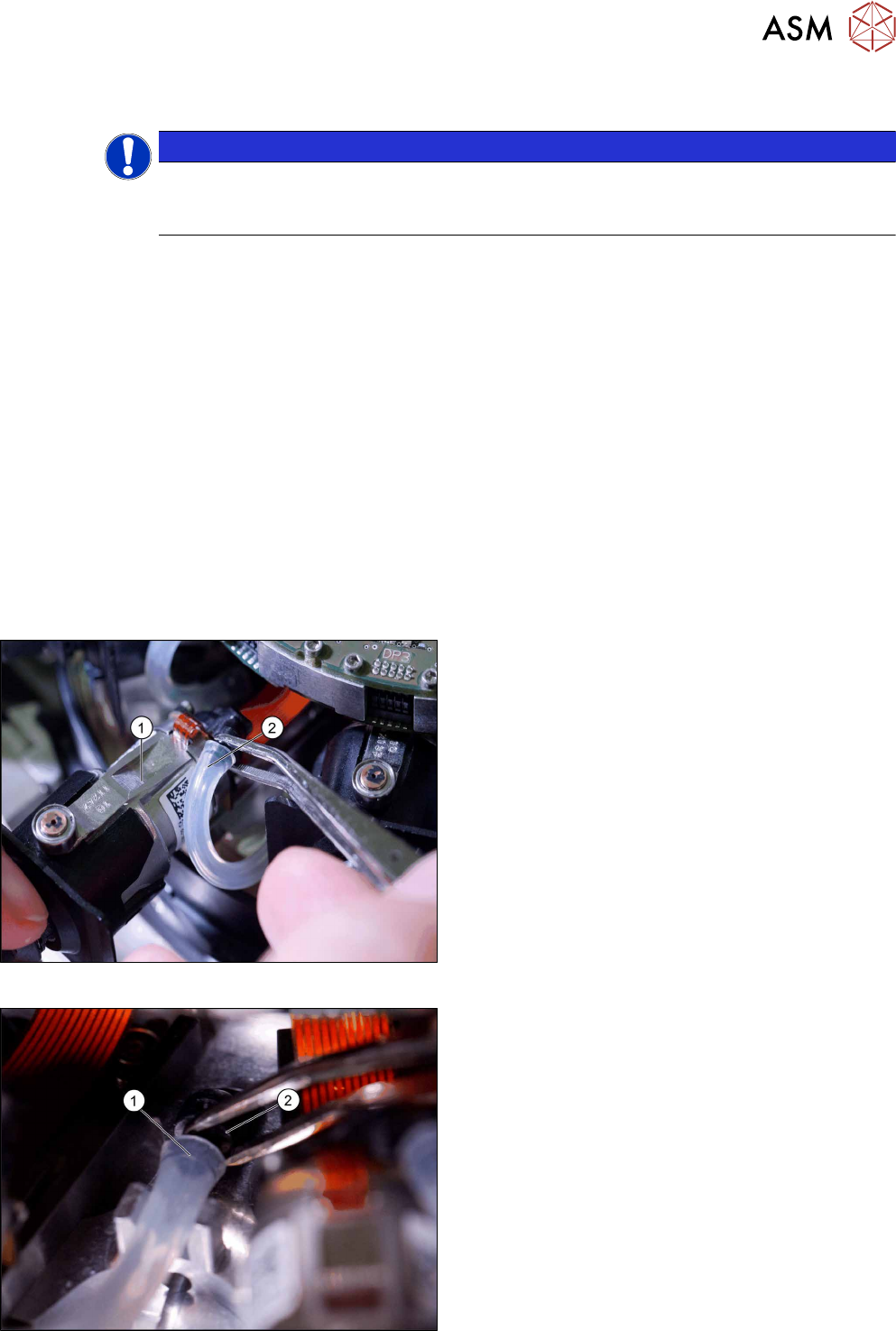

Abb.116: Schlauch am DP-Antrieb abziehen
► Ziehen Sie den DP‑Antrieb(1) aus dem Kopf her-
aus.
► Ziehen Sie den Schlauch(2) vom DP-Antrieb ab.
Abb.117: Schlauch am Sternträger abziehen
► Ziehen Sie den Schlauch(1) vom Schlauch-
anschluss(2) am Sternträger ab.
6 DP‑Antriebe
6.3 Schlauch am DP-Antrieb tauschen [03015920Sxx]
74 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Führen Sie den Austausch der Vakuumschläuche besonders sorgfältig durch und kon-
trollieren Sie den Schlauchverlauf nach dem Austausch.
► Stecken Sie den Schlauch dabei zuerst am Sternträger und dann am DP-Antrieb an.
Schieben Sie den Schlauch mit der Pinzette auf die Anschlüsse.
Achten Sie darauf den Schlauch nicht zu beschädigen!
Sie können den Schlauch mit etwas Ethylalkohol oder Isopropanol benetzen, so dass
dieser leichter auf die Anschlüsse geschoben werden kann.
► Achten Sie auf die Schlauchführung und mögliche Scheuerstellen (siehe folgende
Abbildungen).
► Beachten Sie auch die Einbauhinweise in folgendem Abschnitt:
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
Schlauchführung

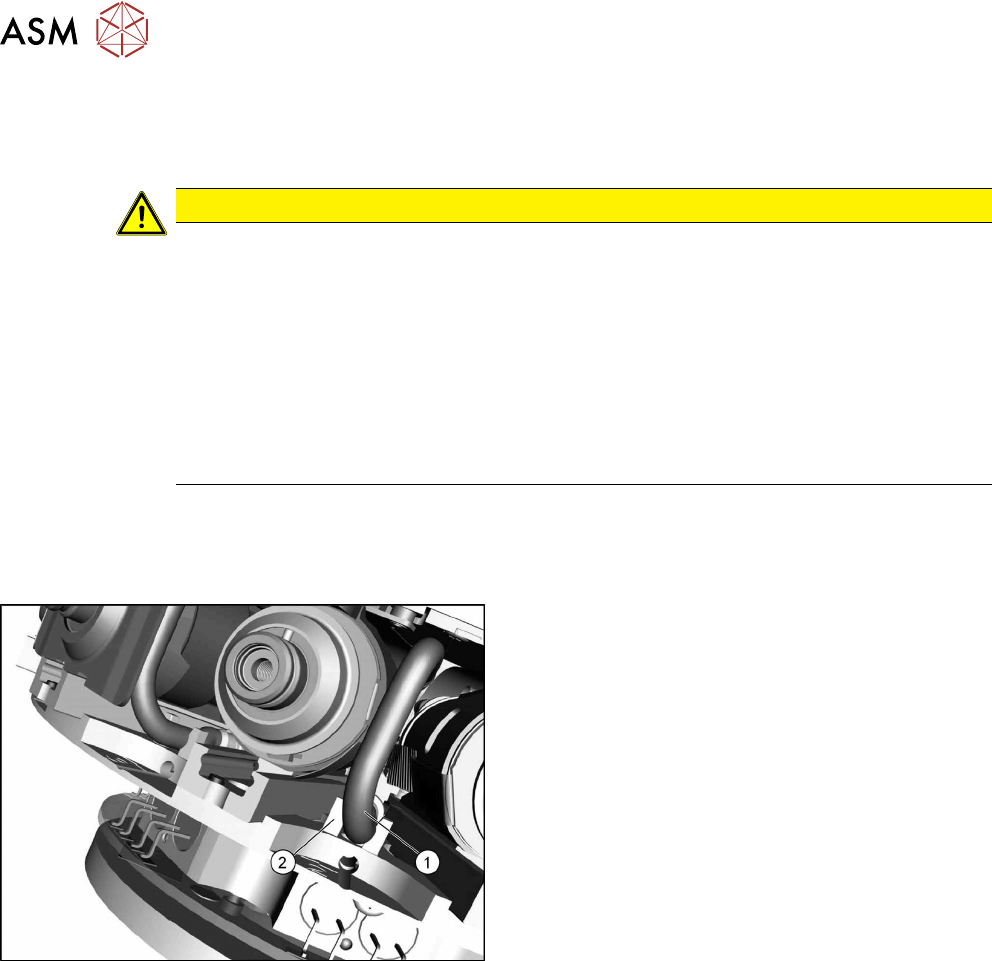

Abb.118: Führung
1. Schlauch
2. Führung
► Drücken Sie den Schlauch in die Führung (wenn
vorhanden).
