6 DP‑Antriebe 6.4 Segmentoffset kalibrieren 76 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
6 DP‑Antriebe
6.4 Segmentoffset kalibrieren
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 75

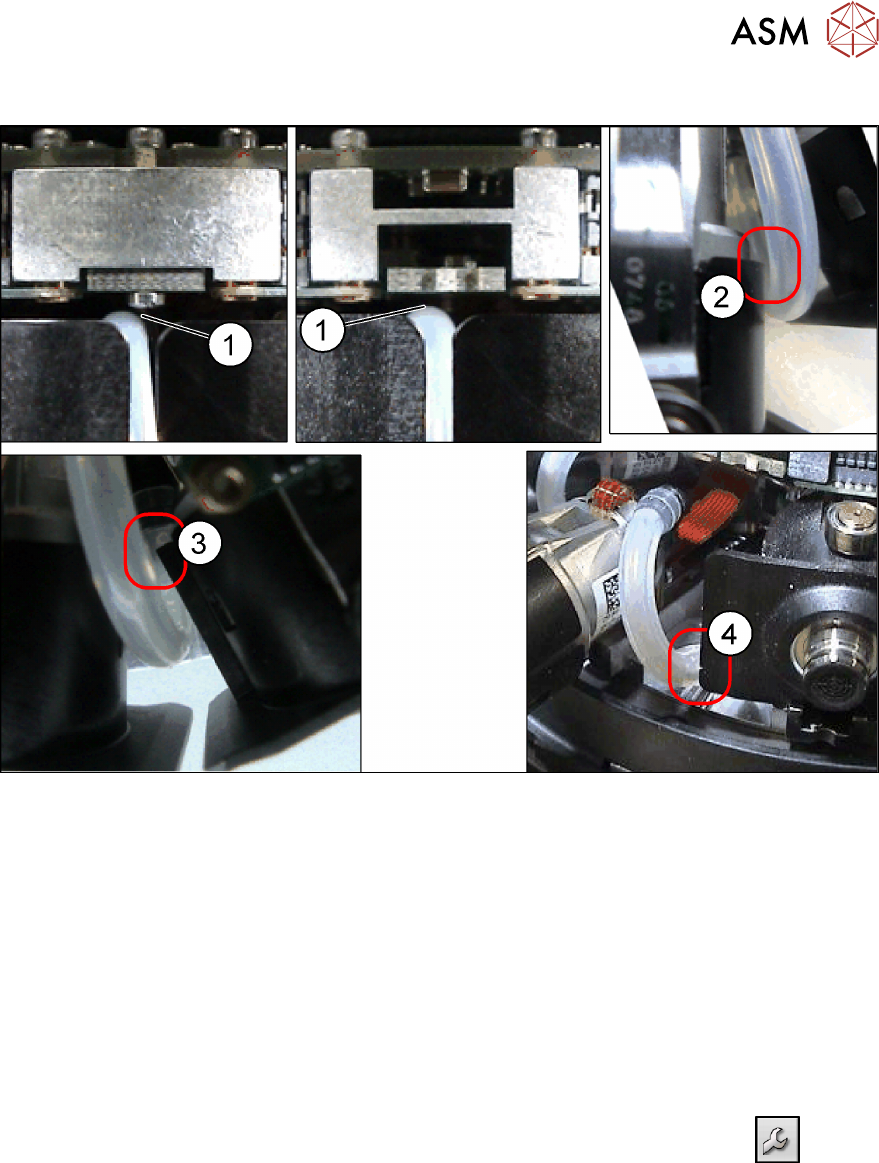

Mögliche Scheuerstellen
Abb.119: Mögliche Scheuerstellen prüfen
► Achten Sie darauf, dass der Schlauch frei verläuft. Kontrollieren Sie insbesondere die
beschriebenen möglichen Scheuerstellen.
Kontrollieren Sie den Verlauf des Schlauches durch Ausfahren des gesamten DP-Antriebs.
Sollte der Vakuumschlauch an einer der beschriebenen Stellen (1) bis (4) scheuern, dann ver-
drehen Sie den Schlauch entsprechend am Sternträger oder am DP-Antrieb.
Sehen Sie dazu auch...
2 6.1 "DP‑Antrieb tauschen" [}69]
6.4 Segmentoffset kalibrieren
► Wechseln Sie in den Bedienerlevel SIPLACE (Kunde).
► Wählen Sie Service (Maschine konfigurieren, aktualisieren und kalibrieren)
.
► Wählen Sie Einzelkalibrierung.
► Wählen Sie Kopf kalibrieren.
► Wählen Sie Segmente kalibrieren...
► Wählen Sie die zu kalibrierenden Segmente aus und klicken Sie auf Kalibrierung starten.
6 DP‑Antriebe
6.4 Segmentoffset kalibrieren
76 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
7 Druckregelventil (DRV)
7.1 DRV tauschen [03072785‑xx]
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 77
7 Druckregelventil (DRV)
7.1 DRV tauschen [03072785‑xx]
Teile, Hilfsmittel und Werkzeug
●
Druckregelventil CPP [03072785‑xx] (ersetzt: [03055438‑xx])
Übersicht
Abb.120: Druckregelventil
1. Energie- und Datenversorgung
2. Druckluftanschluss
3. Vakuum/Blasluft-Ausgang zum Bestück-/Abhol-
kreis
4. Abluft zur Kühlung des X-Motors
5. Befestigungsschraube oben M4x35
6. Befestigungsschraube unten M4x30
Das DRV versorgt den Abhol-/Bestückkreis mit
Vakuum während des Abholvorgangs und schaltet
beim Bestückvorgang auf Blasluft um.
Das digitale DRV kann stufenlos zwischen max.
Vakuum und max. Blasluft im Abhol-/Bestückkreis
geregelt werden.
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau
Abb.121: Schläuche 1
► Ziehen Sie den Druckluftschlauch(1) ab.
► Ziehen Sie den Abluftschlauch(2) ab.
