7 Druckregelventil (DRV) 7.1 DRV tauschen [03072785‑xx] Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 77 7 Druckregelventil (DRV) 7.1 DRV tauschen [03072785‑xx] Teile, Hilfsmittel und Werkzeug ● Druckregelvent…
6 DP‑Antriebe
6.4 Segmentoffset kalibrieren
76 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
7 Druckregelventil (DRV)
7.1 DRV tauschen [03072785‑xx]
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 77
7 Druckregelventil (DRV)
7.1 DRV tauschen [03072785‑xx]
Teile, Hilfsmittel und Werkzeug
●
Druckregelventil CPP [03072785‑xx] (ersetzt: [03055438‑xx])
Übersicht
Abb.120: Druckregelventil
1. Energie- und Datenversorgung
2. Druckluftanschluss
3. Vakuum/Blasluft-Ausgang zum Bestück-/Abhol-
kreis
4. Abluft zur Kühlung des X-Motors
5. Befestigungsschraube oben M4x35
6. Befestigungsschraube unten M4x30
Das DRV versorgt den Abhol-/Bestückkreis mit
Vakuum während des Abholvorgangs und schaltet
beim Bestückvorgang auf Blasluft um.
Das digitale DRV kann stufenlos zwischen max.
Vakuum und max. Blasluft im Abhol-/Bestückkreis
geregelt werden.
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau
Abb.121: Schläuche 1
► Ziehen Sie den Druckluftschlauch(1) ab.
► Ziehen Sie den Abluftschlauch(2) ab.
7 Druckregelventil (DRV)
7.1 DRV tauschen [03072785‑xx]
78 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018

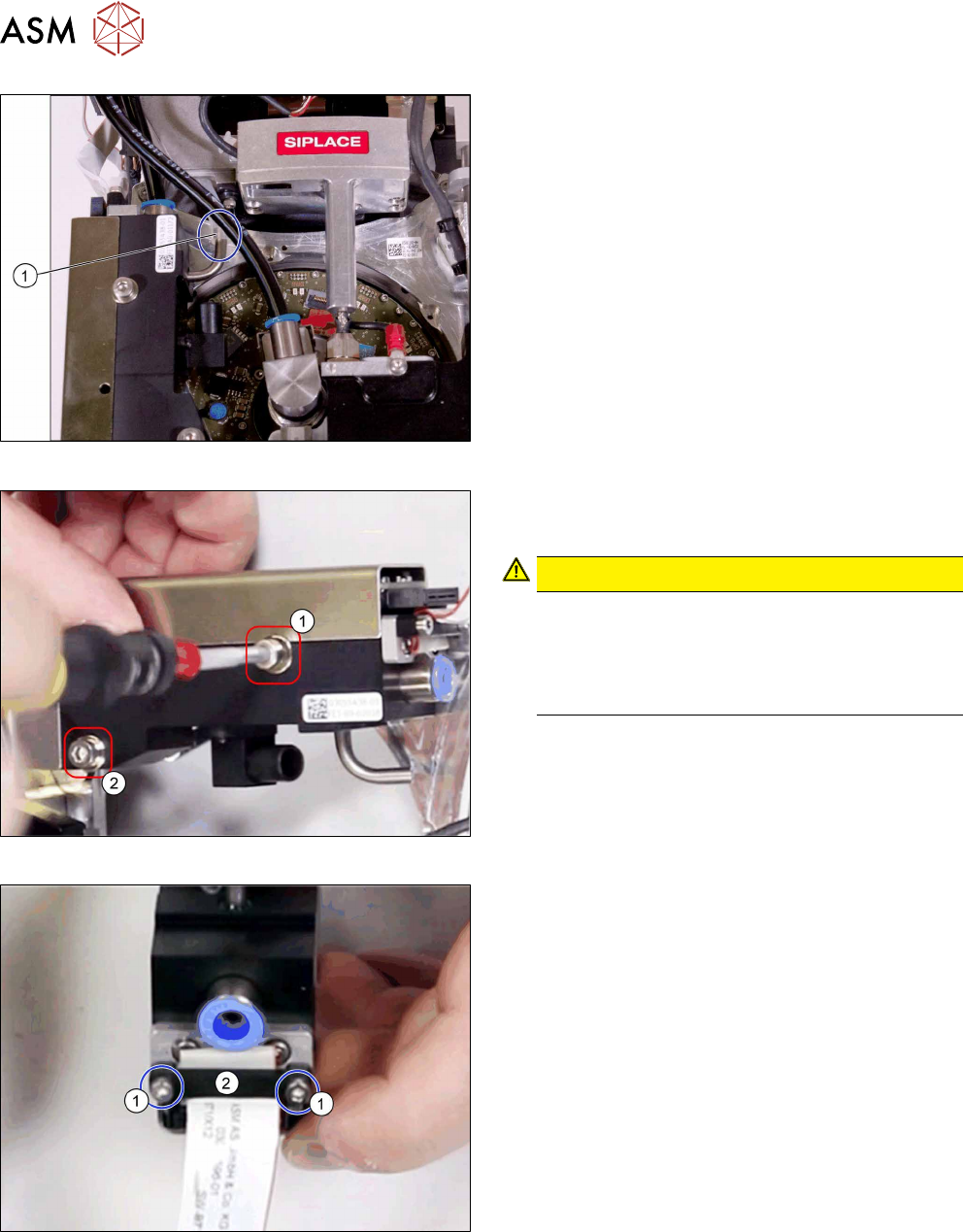

Abb.122: Schläuche 2
► Ziehen Sie den Schlauch(1) für Vakuum/Blasluft-
Ausgang ab.
Abb.123: Befestigungsschrauben
1. Befestigungsschraube oben M4x35
2. Befestigungsschraube unten M4x30
VORSICHT!
Unterschiedliche Länge
Die beiden Befestigungsschrauben sind unter-
schiedlich lang.
Achten Sie darauf die beiden Schrauben nicht zu
vertauschen.
.
► Entfernen Sie die beiden Befestigungsschrauben
des DRV und nehmen Sie das DRV ab.
Abb.124: Kabelklemme
► Entfernen Sie die beiden Befestigungsschrau-
ben(1) der Kabelklemme(2) und nehmen Sie die
Klemme ab.
