7 Druckregelventil (DRV) 7.2 Abgleich des digitalen DRV 80 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 7.2 Abgleich des digitalen DRV Das digitale DRV ist Bestandteil des Bestückkopfes und erzeugt das Vakuum…
7 Druckregelventil (DRV)
7.1 DRV tauschen [03072785‑xx]
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 79
Abb.125: Stecker abziehen
► Drücken Sie auf die beiden seitlichen Clips und
ziehen Sie den Stecker ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Achten Sie darauf den Stecker des Flachbandkabels nicht zu beschädigen. Drücken
Sie auch zum Anstecken die beiden seitlichen Clips.
► Ziehen Sie die beiden Befestigungsschrauben mit einem Drehmoment von 0,9Nm
an.
► Führen Sie nach dem Einbau den Nullabgleich für das DRV durch.
7 Druckregelventil (DRV)
7.2 Abgleich des digitalen DRV
80 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
7.2 Abgleich des digitalen DRV
Das digitale DRV ist Bestandteil des Bestückkopfes und erzeugt das Vakuum und die Blasluft für
den Abhol- und Bestückvorgang. Der Nullabgleich des digitalen DRV muss bei der Erstinbetrieb-
nahme beim Kunden und nach dem Tauschen des digitalen DRV oder des Bestückkopfes über-
prüft und gegebenenfalls neu abgeglichen werden.
Durch den Nullabgleich wird der Motor im digitalen DRV in eine neutrale Position oder Mittelstel-
lung positioniert, so dass an der Pipette kein Vakuum und keine Blasluft anliegt.
7.2.1 Nullabgleich des Druckregelventils
HINWEIS
Ab SW706 wird diese Funktion automatisch ausgeführt (Menü Automatische Kalibrierung).
Abb.126: Druck auf Null einstellen (SW710, am Beispiel
SIPLACE CPP)
► Wechseln Sie in den Bedienerlevel SIPLACE
(Kunde).
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche
.
► Wählen Sie den Bestückkopf.
► Klicken Sie auf die Schaltfläche
.
► Gehen Sie zum Tab Erweitert.
► Klicken Sie auf die Schaltfläche Druck auf Null
einstellen.
7 Druckregelventil (DRV)
7.3 Kabel am DRV tauschen [03063596‑xx]
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 81
7.3 Kabel am DRV tauschen [03063596‑xx]
Teile, Hilfsmittel und Werkzeug
●
Kabel vom Zwischenverteiler (ZV2) zum Druckregelventil CPP [03063596‑xx]
Übersicht

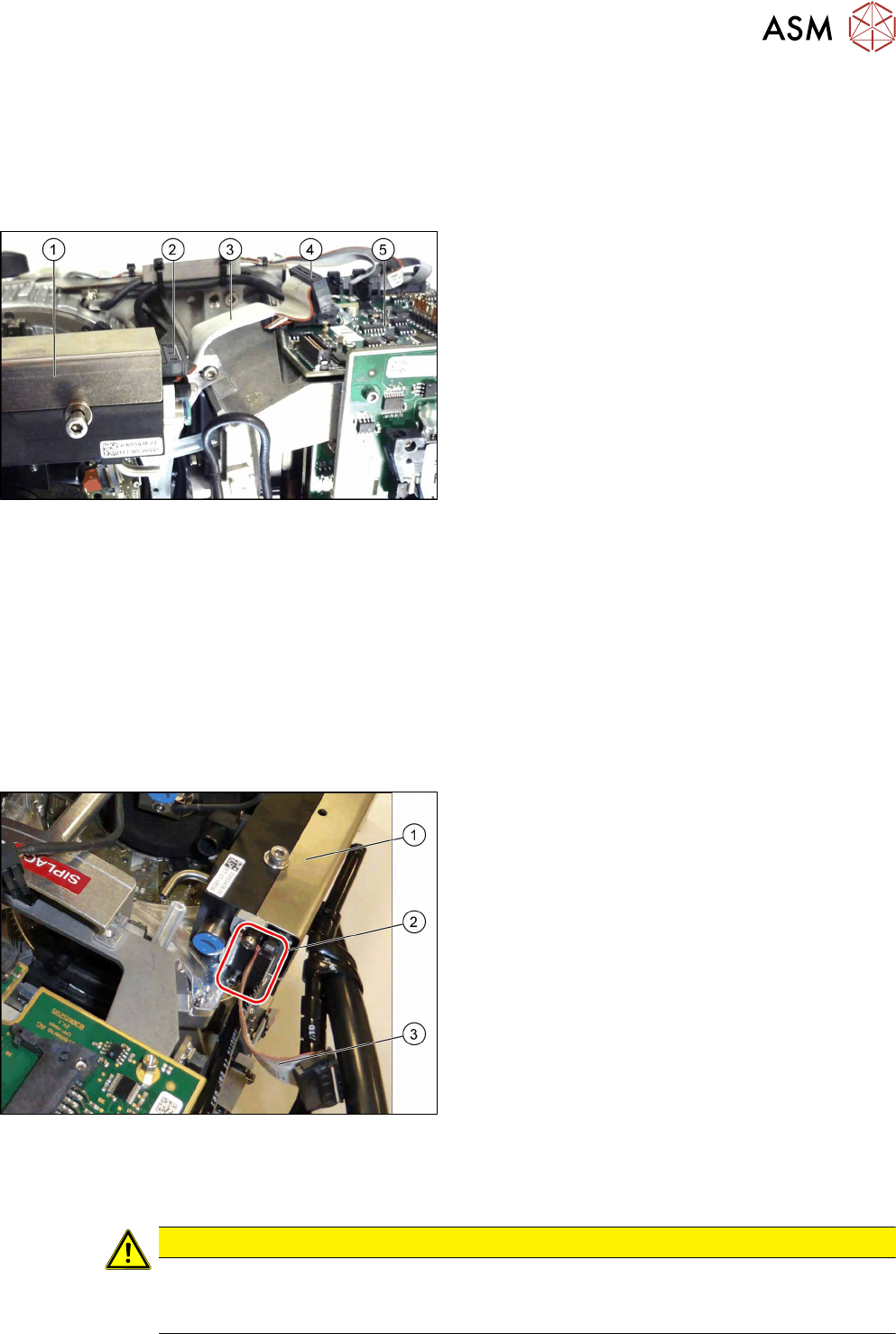

Abb.127: Druckregelventil
1. Druckregelventil
2. Stecker am Druckregelventil
3. Kabel [03063596‑xx]
4. Stecker am ZV2
5. ZV2
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau
► Ziehen Sie den Stecker des Kabels am ZV2 ab. Drücken Sie dazu den Stecker seitlich leicht
zusammen um die Verriegelung zu lösen.
1. DRV
2. Zugentlastung mit zwei Befestigungsschrauben
und Stecker
3. Kabel [03063596‑xx]
► Entfernen Sie die beiden Befestigungsschrauben
der Zugentlastung(2) und nehmen Sie die Zug-
entlastung ab.
► Ziehen Sie den Stecker des Kabels am DRV ab.
Drücken Sie dazu den Stecker seitlich leicht
zusammen um die Verriegelung zu lösen.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Drücken Sie auch beim Anstecken die Stecker seitlich leicht zusammen um die Verrie-
gelung zu lösen.
