7 Druckregelventil (DRV)
7.4 Kleinteile am DRV tauschen
84 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018

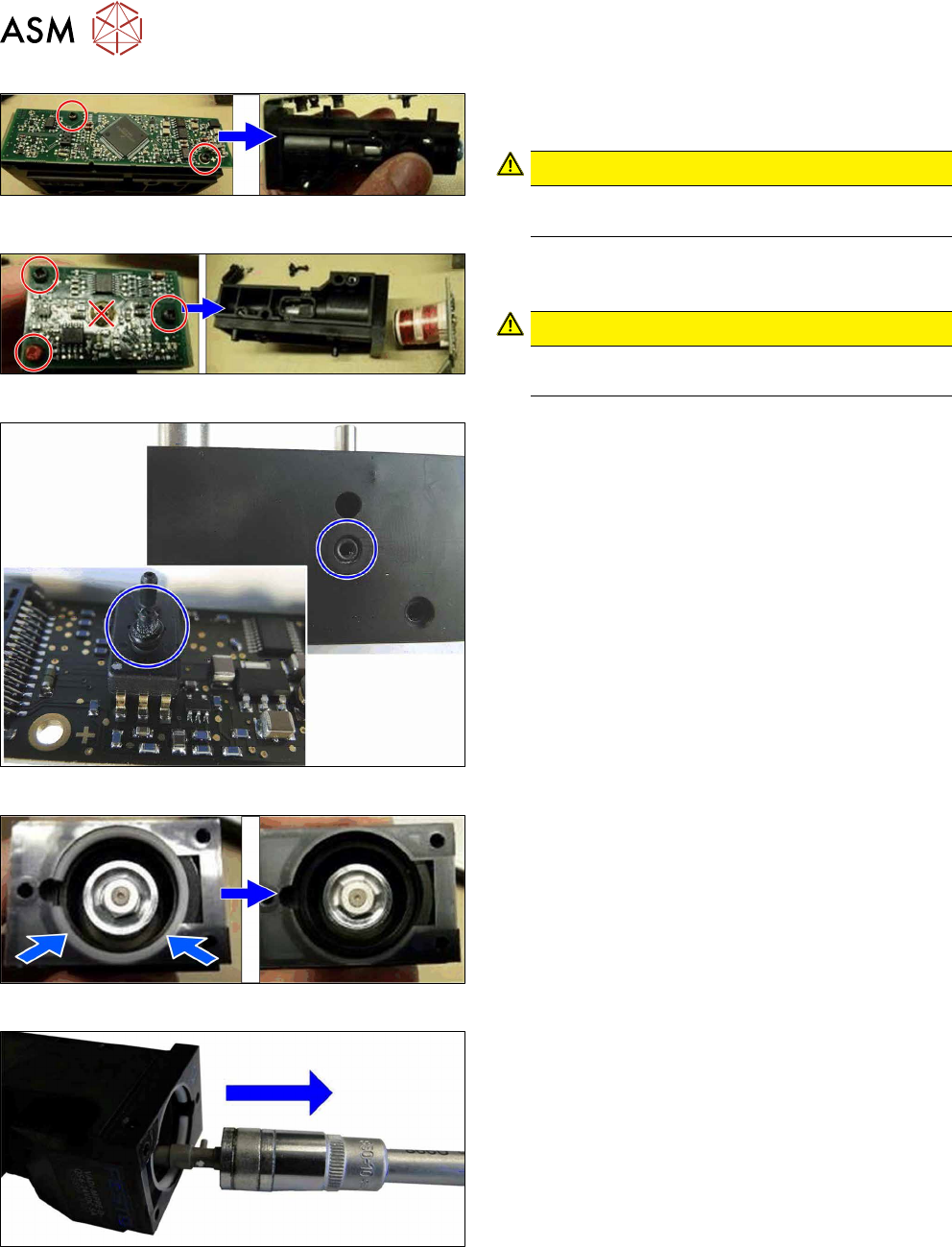

Abb.133: Platine oben
► Entfernen Sie die beiden Schrauben und klappen
Sie die Platine nach oben.
VORSICHT!
Achten Sie darauf den O-Ring des Sensors
nicht zu beschädigen.
.
Abb.134: Platine seitlich
► Entfernen Sie die drei Schrauben und nehmen
Sie die Platine ab.
VORSICHT!
Lockern oder entfernen Sie auf keinen Fall
die mittlere Schraube!
.
Abb.135: O-Ring am Vakuumsensor
► Entfernen Sie den O-Ring des Vakuumsensors.
Abb.136: Kunststoffring
► Entnehmen Sie den weißen Kunststoffring.
Abb.137: Stößel entnehmen
► Entnehmen Sie den Stößel mit Hilfe einer Nuss
Gr. 10.
7 Druckregelventil (DRV)
7.4 Kleinteile am DRV tauschen
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 85
Einbau

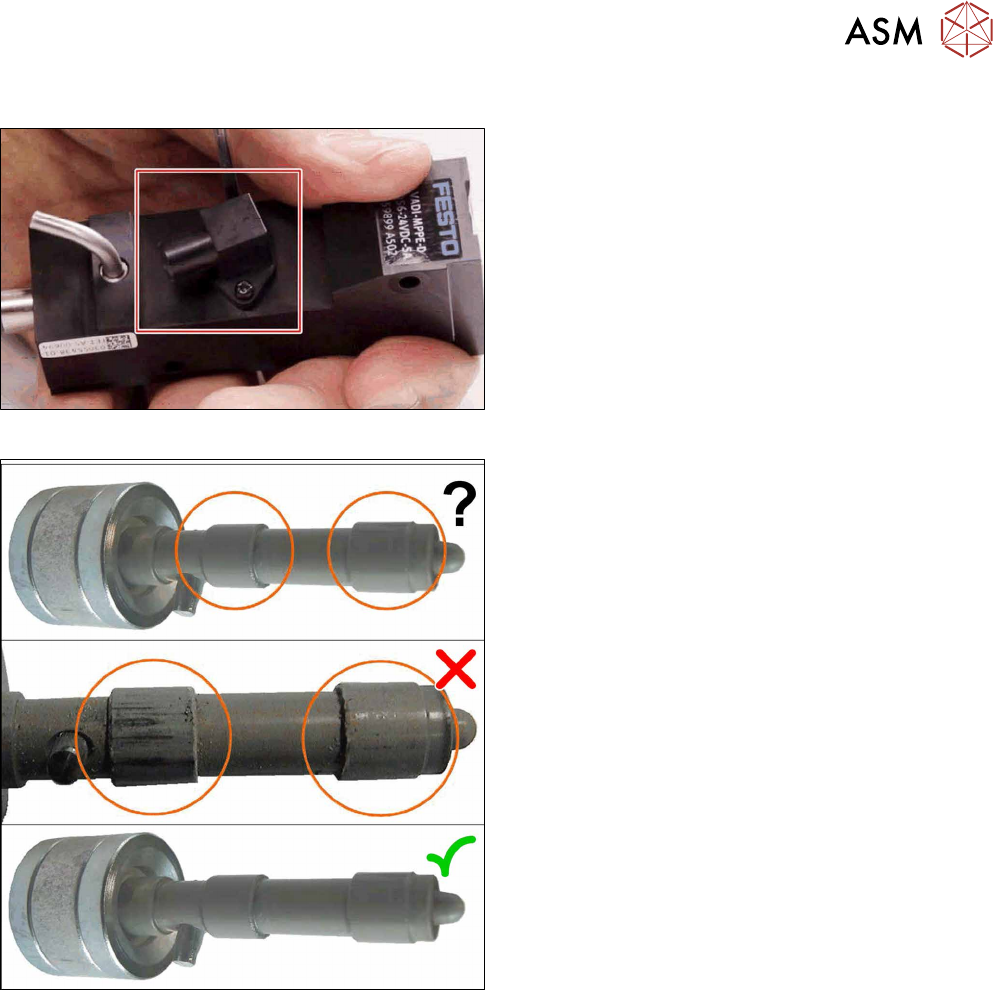

Abb.138: Rohrbogenstecker demontieren
► Demontieren Sie den Rohrbogenstecker.
Abb.139: Stößel prüfen
► Kontrollieren Sie den Stößel auf Schäden.
► Wenn der Stößel Beschädigungen aufweist, dann
ersetzen Sie das komplette DRV.
► Wenn der Stößel in Ordnung ist, dann fahren Sie
mit dem nächsten Schritt fort.
7 Druckregelventil (DRV)
7.4 Kleinteile am DRV tauschen
86 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018

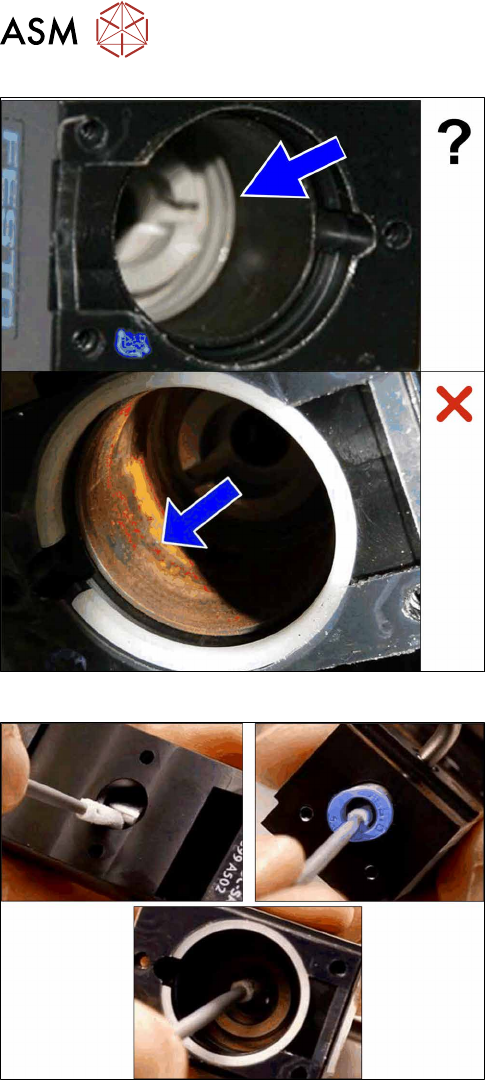

Abb.140: DRV-Innenraum prüfen
► Kontrollieren Sie den DRV-Innenraum auf Schä-
den.
► Wenn der DRV-Innenraum beschädigt ist dann
tauschen Sie das ganze DRV aus.
► Wenn der Innenraum unbeschädigt ist, dann fah-
ren Sie mit dem nächsten Schritt fort.
Abb.141: Reinigen
► Reinigen Sie den Sitz der Stößelspitze und der
Venturidüse, bis das Reinigungsstäbchen nicht
mehr schmutzig wird.
Verwenden Sie dazu ein mit Isopropanol benetz-
tes Reinigungsstäbchen.
