8 Drehverschraubung, Schalldämpfer und Haltekreis
8.3 Schalldämpfer
96 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Lösung
► Tauschen Sie den Schalldämpfer im Fehlerfall aus.
► Prüfen Sie den Schalldämpfer bei der Instandhaltung des Kopfes regelmäßig auf Verschmut-
zungen und tauschen Sie diesen ggf. vorsorglich.
8.3.3 Schalldämpfer tauschen
HINWEIS
Verschiedene Versionen
Es gibt zwei verschiedene Versionen des Schalldämpfers (einteilig und zweiteilig).
Der Aus- und Einbau erfolgt für beide Versionen weitgehend gleich. Auf relevante Unter-
schiede wird explizit hingewiesen.
Teile, Hilfsmittel und Werkzeug
Wählen Sie das benötigte Ersatzteil:
Abb.163: Einteiliger Schalldämpfer mit Haltekreis-Gehäuse
[03081381‑xx] (alle Versionen)
Alle Kopf-Versionen:
●
Einteiliger Schalldämpfer mit Haltekreis-Gehäuse
[03081381‑xx]
HINWEIS!
Der einteilige Schalldämpfer mit Haltekreis-
Gehäuse ist abwärtskompatibel.
Wir empfehlen die Verwendung für alle Kopf-
Versionen.
.
Abb.164: Schalldämpfer komplett CPP [03061440‑xx] (zweitei-
lig, bis Version 04)
Bis Kopf-Version 04:
●
Schalldämpfer komplett CPP [03061440‑xx]
(zweiteilig)
VORSICHT!
Verwenden Sie nur noch die verbesserten
Schalldämpfer ab Version -02 mit Kunststoff-Pin
und weißem Punkt am Kunststoffflansch.
.
Ersetzen Sie bei Bedarf defekte Dichtungen:
●
Dichtungssatz Haltekreis / CPP [03095007‑xx]
Heben Sie nicht benötigte Dichtungen auf.
8 Drehverschraubung, Schalldämpfer und Haltekreis
8.3 Schalldämpfer
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 97
Übersicht
Abb.165: Einbauposition des zweiteiligen Schalldämpfers Abb.166: Einbauposition des einteiligen Schalldämpfers
► Beachten Sie dazu auch folgenden Abschnitt:
8.1 "Übersicht Drehverschraubung, Haltekreis und Dichtungen" [}91]
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau
► Bauen Sie die Frontplatte ab.
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Bauen Sie die Drehverschraubung aus.
8.2 "Drehverschraubung tauschen" [}93]
► Nehmen Sie den Schalldämpfer mit dem Kunststoffgehäuse aus dem Kopf heraus.
► Bei einteiligen Schalldämpfern ist der Ausbau jetzt abgeschlossen. Fahren Sie in diesem Fall
mit dem Einbau fort.
8 Drehverschraubung, Schalldämpfer und Haltekreis
8.3 Schalldämpfer
98 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018

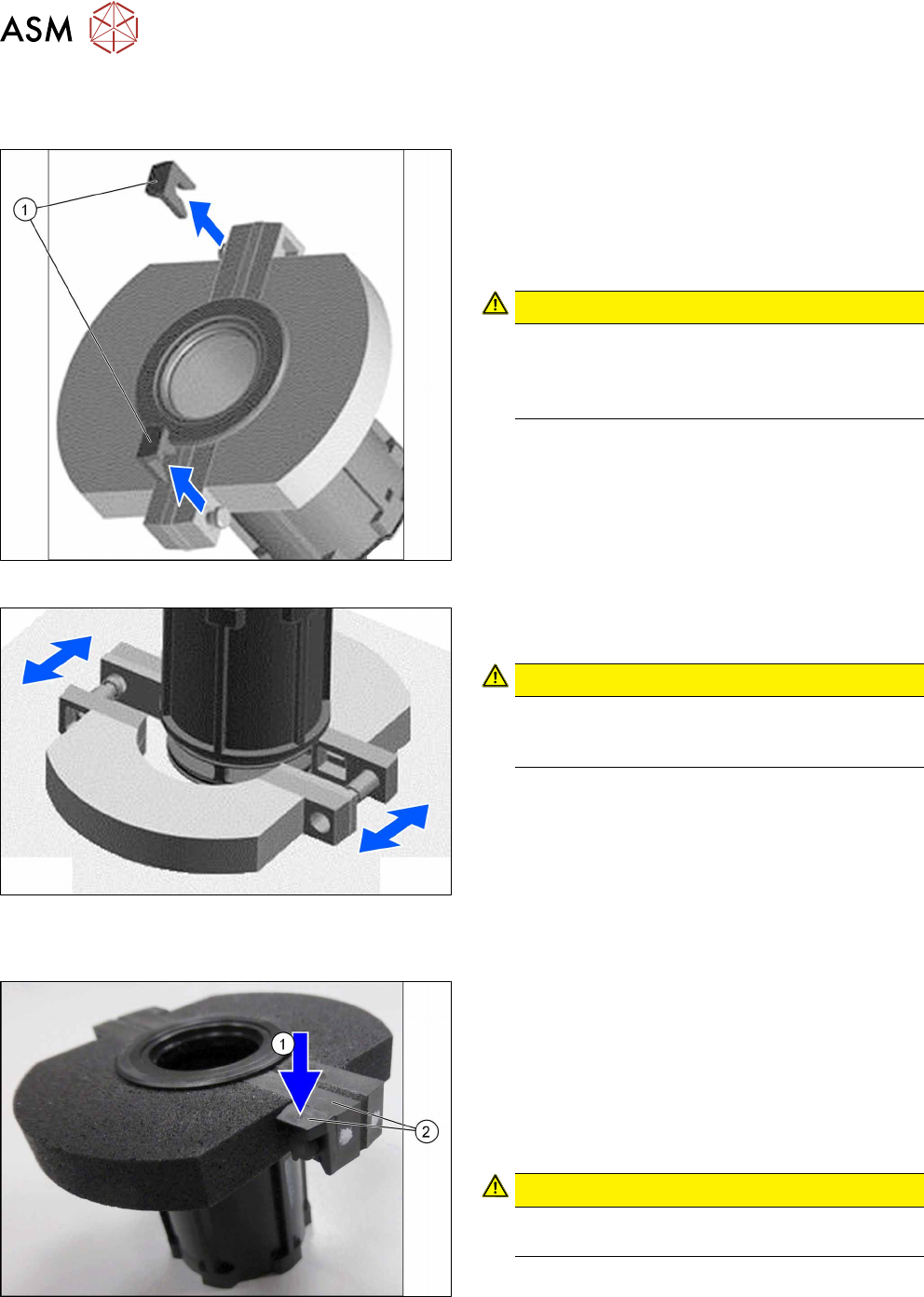

Tausch bei zweiteiligen Schalldämpfern
► Führen Sie bei zweiteiligen Schalldämpfern zusätzlich die folgenden Schritte aus.
Abb.167: Halteklammern entfernen
► Entfernen Sie vorsichtig die beiden Halteklam-
mern(1) links und rechts vom Schalldämpfer.
Unterstützen Sie beim Entfernen der Halteklam-
mern die Lasche am Schalldämpfer mit den
Fingern. Dadurch wird ein Abbrechen der Lasche
verhindert.
VORSICHT!
Der Schalldämpfer darf nicht aufgebogen wer-
den!
Öffnen Sie stets beide Halteklammern um den
Schalldämpfer zu demontieren!
.
Abb.168: Schalldämpfer auseinanderziehen
► Ziehen Sie die zwei Schalldämpfer-Hälften aus-
einander.
VORSICHT!
Wenn höhere Kräfte notwendig sind, dann belas-
ten Sie nur die Kunststoffteile! Ansonsten kann
der Schalldämpfer brechen.
.
► Entfernen Sie den Schalldämpfer.
Einbau
Abb.169: Halteklammern aufstecken
Nur zweiteiliger Schalldämpfer:
► Befestigen Sie den neuen Schalldämpfer mit
zwei Halteklammern.
Stecken Sie die Halteklammern immer von
oben(1) auf.
Achten Sie darauf dass die Halteklammern und
der Kunststoffteil des Schalldämpfers bündig(2)
sind.
VORSICHT!
Montieren Sie den Schalldämpfer nur im ausge-
bauten Zustand.
.
