Holly Data Management Studio Operation Manual-CN - 第5页
Holl y Data Managem ent Studio 5/ 26 点击 " 导入 " 按钮，完成 G erber 数据 输入； 1.2. 提取焊盘 点击 " 下一步 " 或按钮 " " 进入提取焊盘 界面：
Holly Data Management Studio
4/26

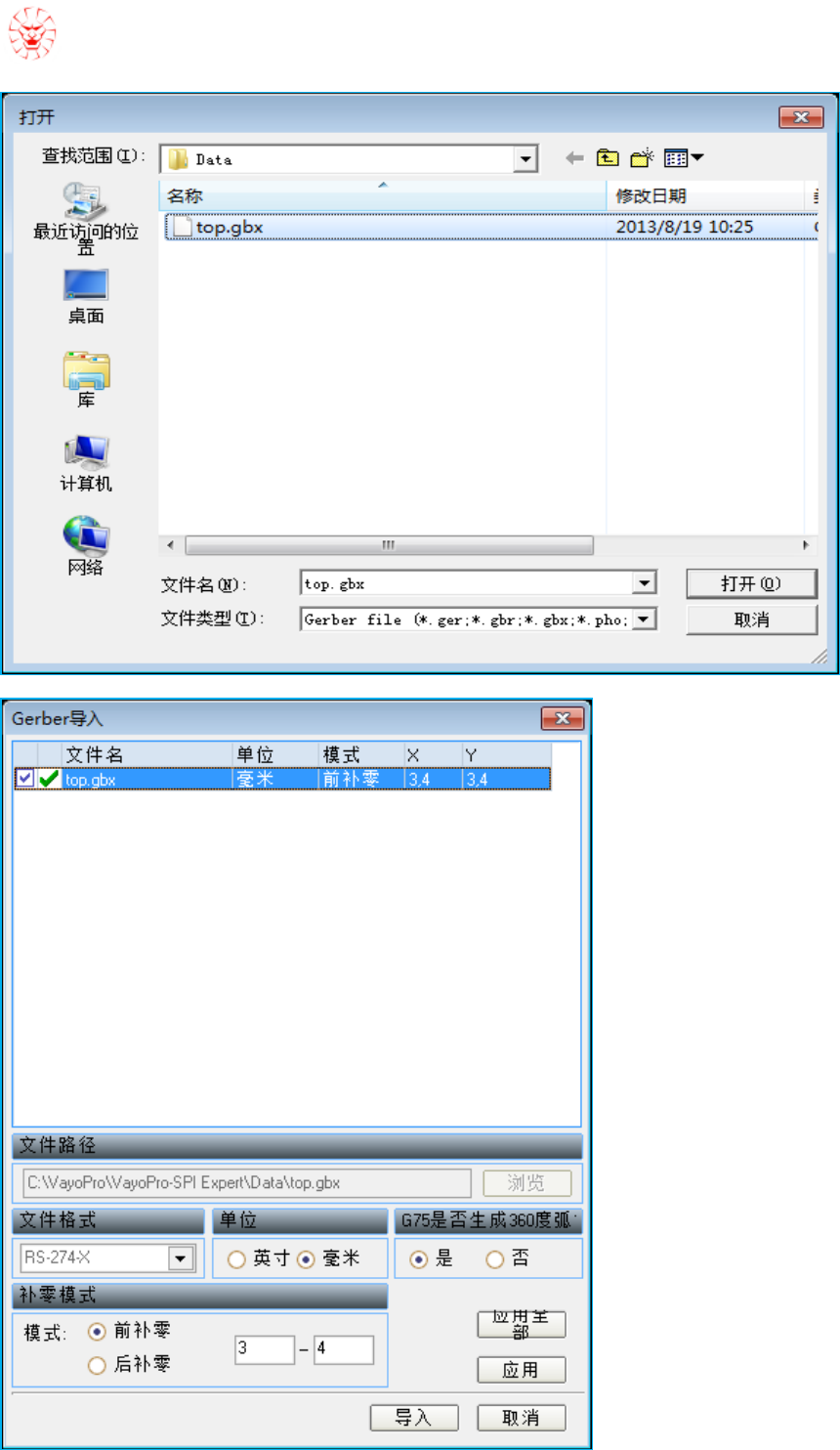

点击"导入 Gerber"按钮；
选择 Gerber 数据，点击打开；
Holly Data Management Studio
5/26

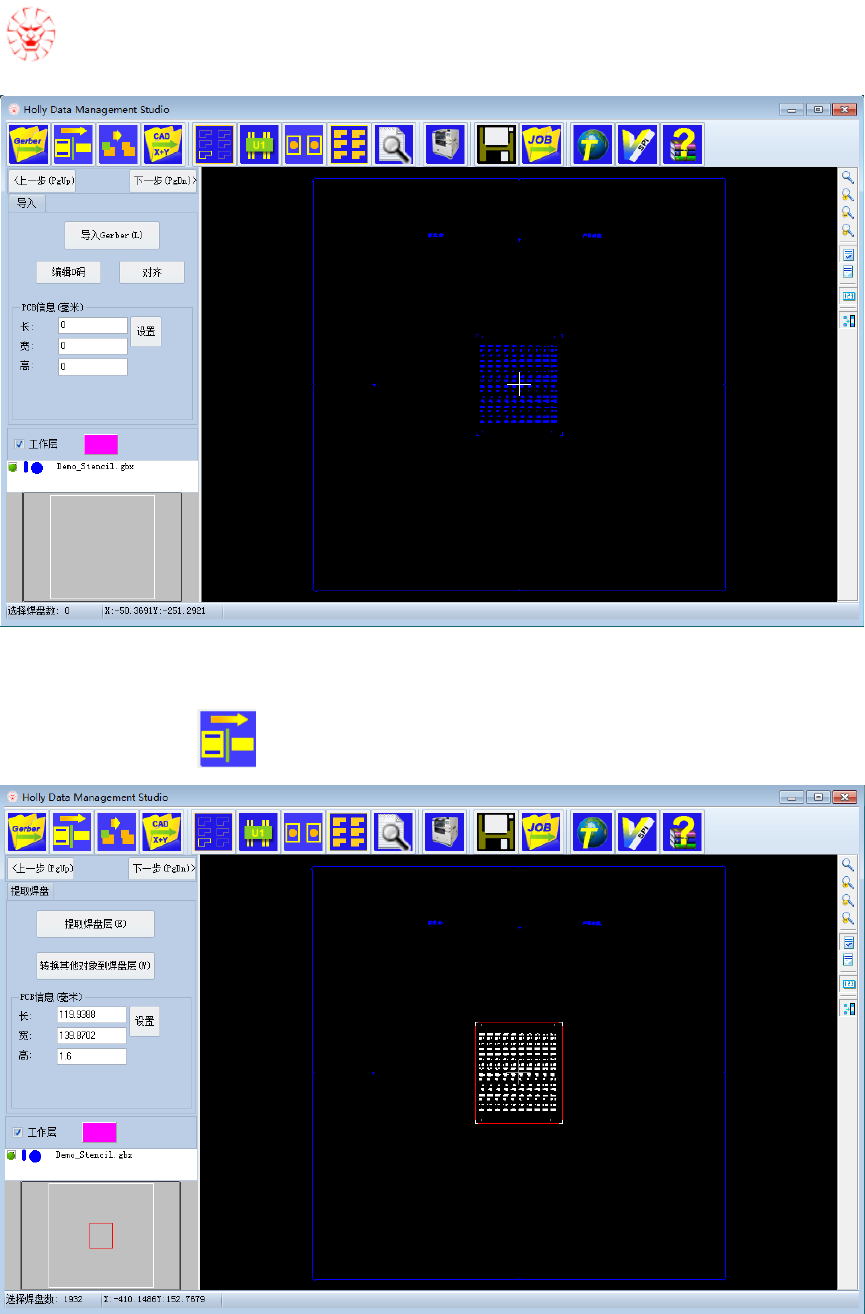

点击"导入"按钮，完成 Gerber 数据输入；
1.2. 提取焊盘
点击"下一步"或按钮" "进入提取焊盘界面：
Holly Data Management Studio
6/26

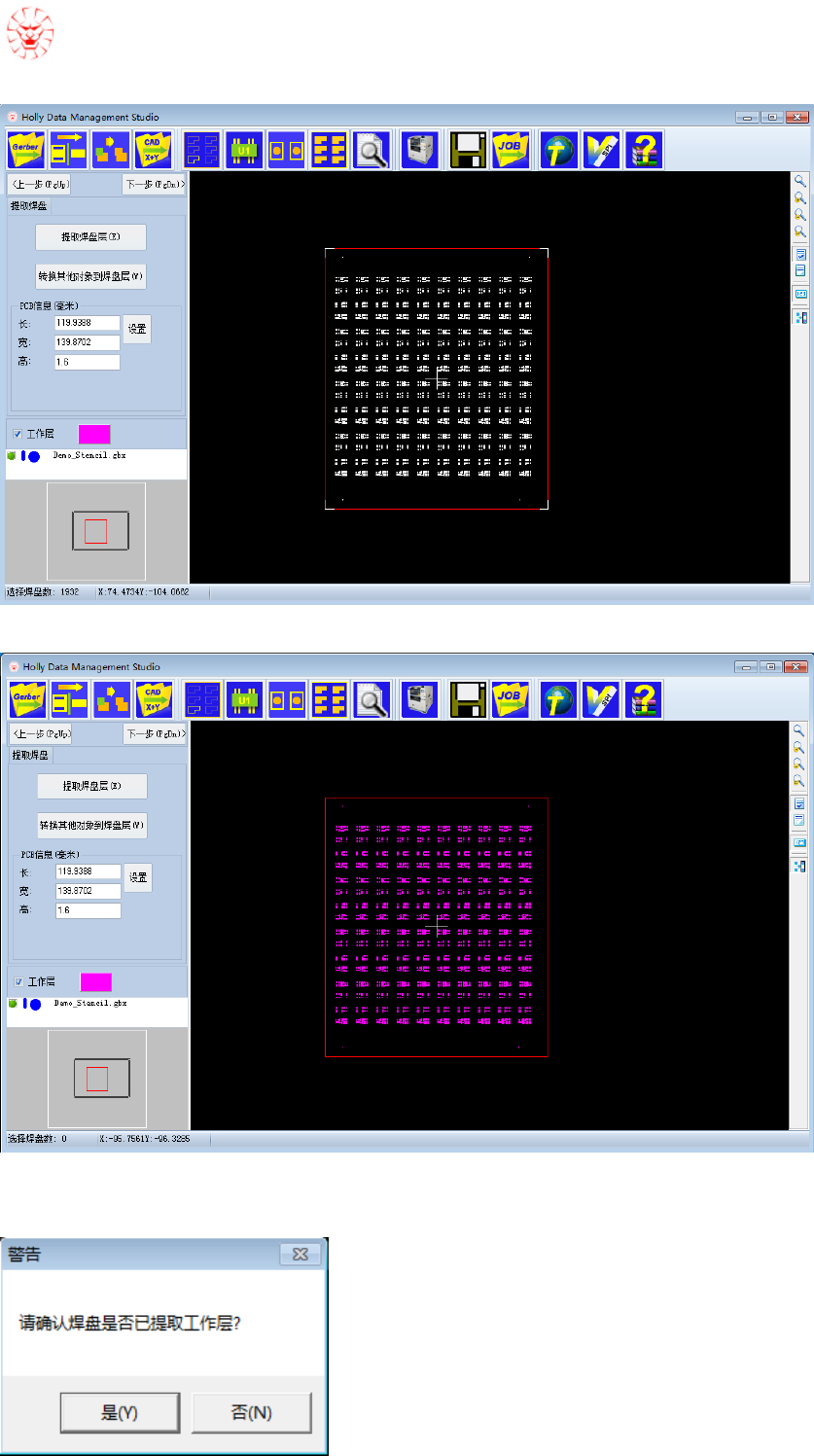

框选需要提取的焊盘，
点击"提取焊盘"按钮，
如果提取线组成焊盘，先框选线，再点击"提取其他对象到焊盘层"按钮完成；
点击"下一步"会出现如下提示，点击"是"跳转到下一步焊盘转换界面。
