- 14 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-83521 COVER_FUL_ASM カバーＦＵＬ組 1 2 401-83435 COVER_FUL カバーＦＵＬ (1) 3 SL-6061292-TN SCREW M6 L=12 座金付き六角穴ボルト Ｍ６ Ｌ＝１２ (4) 4 401-83443…
- 13 -

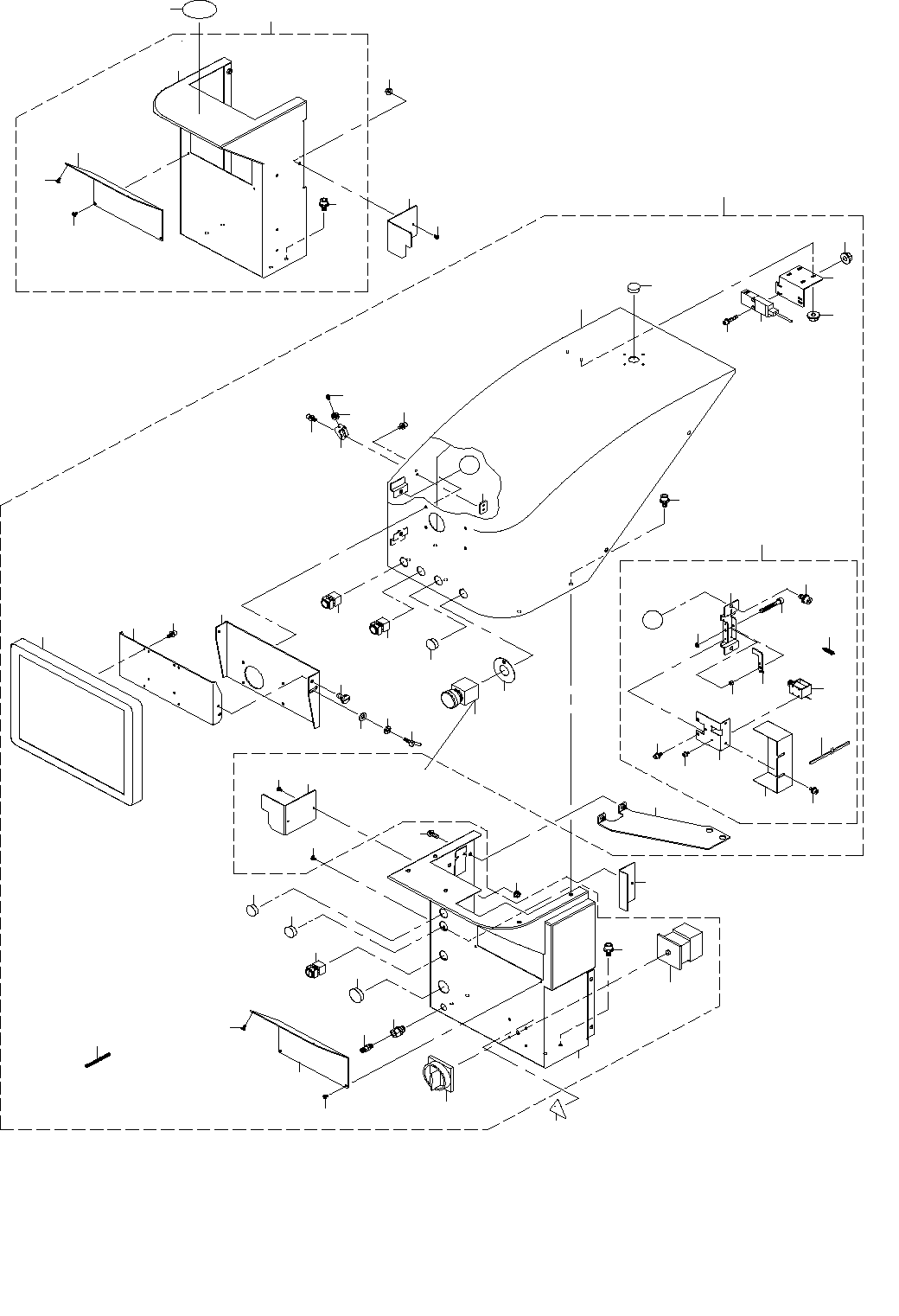

7. COVER COMPONENTS (1) (UNTIL M/C REV.C)
カバー関係（１）（マシン ＲＥＶ．Ｃ 以前）
３５
４４
４８
４９
５４
５４
５１
５５
４６
５６
５３
４７
５０
４５
５２
１
５
５
４
３
２
１０
７
８
９
１０
１１
１９
１９
２０
２７
２８
３０
２９
３２
３１
２５
２６
３７
３７
３８
３９
４０
４１
４２
１５
１６
１７
１８
１８
Ａ
Ａ
４３
６
２４
２３
２３
２３
２３
６１
３６
６５
６４
６３
５７
６２
６４
６５
５８
５９
３３
３４
１２
１３
１４
６０
２２
２１
- 14 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83521 COVER_FUL_ASM
カバーＦＵＬ組
1
2 401-83435 COVER_FUL
カバーＦＵＬ
(1)
3 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
4 401-83443 MOTOR_COVER
モータカバー
(1)
5 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
6 401-83519 COVER_FUR_ASM
カバーＦＵＲ組
1
7 401-83464 COVER_FUR
カバーＦＵＲ
(1)
8 401-83465 COVER_FUR_U
カバーＦＵＲ＿Ｕ
(1)
9 401-83472 COVER_STAY_FUR
カバーステーＦＵＲ
(1)
10 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(9)
11 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(2)
12 401-90601 START SW CABLE ASM
スタートスイッチケーブル組
(1)
13 401-90602 STOP SW CABLE ASM
ストップスイッチケーブル組
(1)
14 401-90603 KEY SW CABLE ASM
キースイッチケーブル組
(1)
15 401-83448 SAFETY SWITCH BR
セーフティスイッチブラケット
(1)
16 400-02254 COVER OPEN SW CABLE ASM
カバーオープンスイッチケーブル組
(1)
17 SL-6042042-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(2)
18 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ４
(4)
19 401-88712 SWITCH
スイッチ
(1)
20 401-58158 15INCH LCD MONITOR
１５インチ ＬＣＤモニタ
(1)
21 401-29025 EMG SW CABLE ASM
ＥＭＧスイッチケーブル組
(1)
22 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
23 HX-0032600-0A GROMMET
ドームプラグ
(4)
24 HX-0032600-0M GROMMET
ドーム プラグ
(1)
25 PJ-3010651-06 FEMALE UNION
メス ユニオン
(1)
26 E2904-700-000 SOCKET
ソケット
(1)
27 401-83444 LCD_BRACKET
ＬＣＤブラケット
(1)
28 400-47170 LCD_BRACKET_F
ＬＣＤブラケットＦ
(1)
29 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
30 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
31 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(2)
32 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(1)
33 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ６
(1)
34 161-87007 WING BOLT
蝶ボルト
(1)
35 E5348-033-100 GROMMET
ブッシュ
(0.156)
36 401-83443 MOTOR_COVER
モータカバー
(1)
37 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
38 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
39 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
40 400-49671 COVER CUSHION
カバークッション
(1)
41 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
42 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(1)
43 401-47273 SC_LOCK_ASM
ＳＣ＿ロック＿組
(1)
44 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
45 401-11824 SCL_COVER
ＳＣＬ＿カバー
(1)
46 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
47 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
48 401-11821 SCL_BASE
ＳＣＬ＿ベース
(1)
49 401-47117 SCL_SOLENOID_BASE
ＳＣＬ＿ソレノイドベース
(1)
50 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
51 401-47118 SCL_HOOK
ＳＣＬ＿フック
(1)
52 HX-0036700-0A GROMMET
エッジングブッシュ
(0.015)
53 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
54 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
55 401-47119 DOOR_LOCK_SP
ドアロックＳＰ
(1)
56 401-46405 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
57 E5721-729-000 LABEL
荷重禁止シール
1
58
#01
401-87827 KEY_STOPPER_BR_EN
キーストッパブラケット＿ＥＮ
1
59
#01
400-81751 B_COVER_SCREW
Ｂカバースクリュウ
1
60
#01
HA-0062600-10 SWITCH
スイッチ
1
61 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
1
62 401-86066 BANK_COVER_FL
バンクカバーＦＬ
1
63 401-86067 BANK_COVER_FR
バンクカバーＦＲ
1
64 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
4
65 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ４
4
- 15 -
8. COVER COMPONENTS (2) (AFTER M/C REV.D)
カバー関係（２）（マシン ＲＥＶ．Ｄ 以降）
３５
５７
４８
４９
５４
５４
５１
５５
５９
５６
５３
６０
５０
５８
５２
１
５
５
４
３
２
６４
６１
６２
６３
６４
６５
６６
６６
６７
６８
６９
７４
７５
３０
２９
３２
３１
７２
７３
３７
３７
３８
３９
４０
４１
４２
４３
４４
４５
４６
４６
Ａ
Ａ
４７
２８
７１
７０
７０
７０
７０
８２
３６
８５
８４
８６
８３
８５
８７
８８
３３
３４
８９
８１
７９
８０
７６
７７
７８
１１
１０
１３
１９
２４
２３
２４
２３
２４
２３
２１
１４
１５
２４
２３
１６
１７
９
８
１８
２７
１２
２０
２５
２６
６
７
２２
