1 Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie Abfrage Abwurfbehälter Ausgabe 08/2006 10 1.9 Mont a ge der Sensoren an S tellplätzen mit großem Abwurfbehälter Unter dem großen Abwur fbehälter wird ein Sensor …
Abfrage Abwurfbehälter 1 Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie
Ausgabe 08/2006
9
1.8 Montage an Stellplätzen mit einem Abwurf-
behälter
1

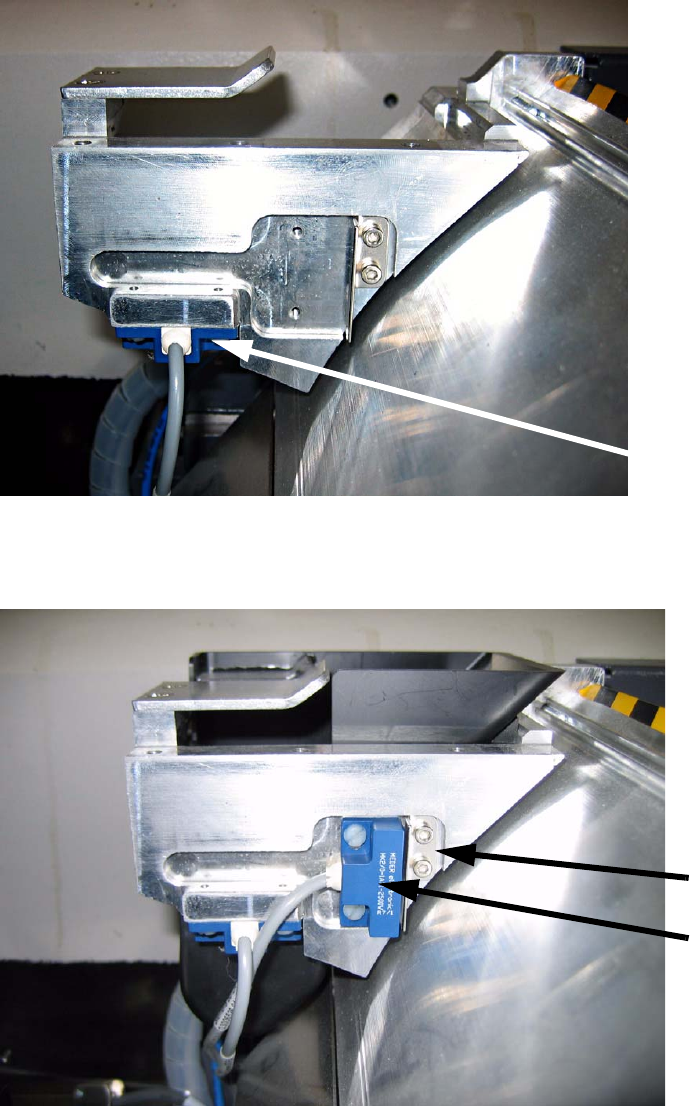

: Montieren Sie den zweiten Sensor in der Parkposition. Montieren Sie das Abfrageblech mit
Hilfe der beiliegenden Innensechskantschrauben (nötig zur Aktivierung des Sensors).
1
Sensor zur Abfrage
des Abwurfbehälters
Abfrageblech
Sensor in
Parkposition
1 Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie Abfrage Abwurfbehälter
Ausgabe 08/2006
10
1.9 Montage der Sensoren an Stellplätzen mit großem
Abwurfbehälter
Unter dem großen Abwurfbehälter wird ein Sensor montiert. 1
1
Abwurfbehälter
Sensor unter dem
Abwurfbehälter
Sensor unter dem
Abwurfbehälter
Abfrage Abwurfbehälter 1 Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie
Ausgabe 08/2006
11
Da im Bestückbereich des Twinheads nur der große Abfallbehälter eingesetzt ist, muss der zweite
Sensor an der Halterung des BE-Abwurfbehälters in der Parkposition befestigt werden. 1
Zur Aktivierung des Sensors ist es nötig, das Abfrageblech mit Hilfe der beiliegenden Innensechs-
kantschrauben zu montieren. 1
1
1
1
1
1
1
1
1
1
Abfrageblech
Sensor in
Parkposition
