Abfrage Abwurfbehälter 1 Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie Ausgabe 08/2006 11 Da im Bestückbereich des T winheads nur der große Abfallb ehälter eingesetzt ist, muss der zweite Sensor an der Halte r…
1 Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie Abfrage Abwurfbehälter
Ausgabe 08/2006
10

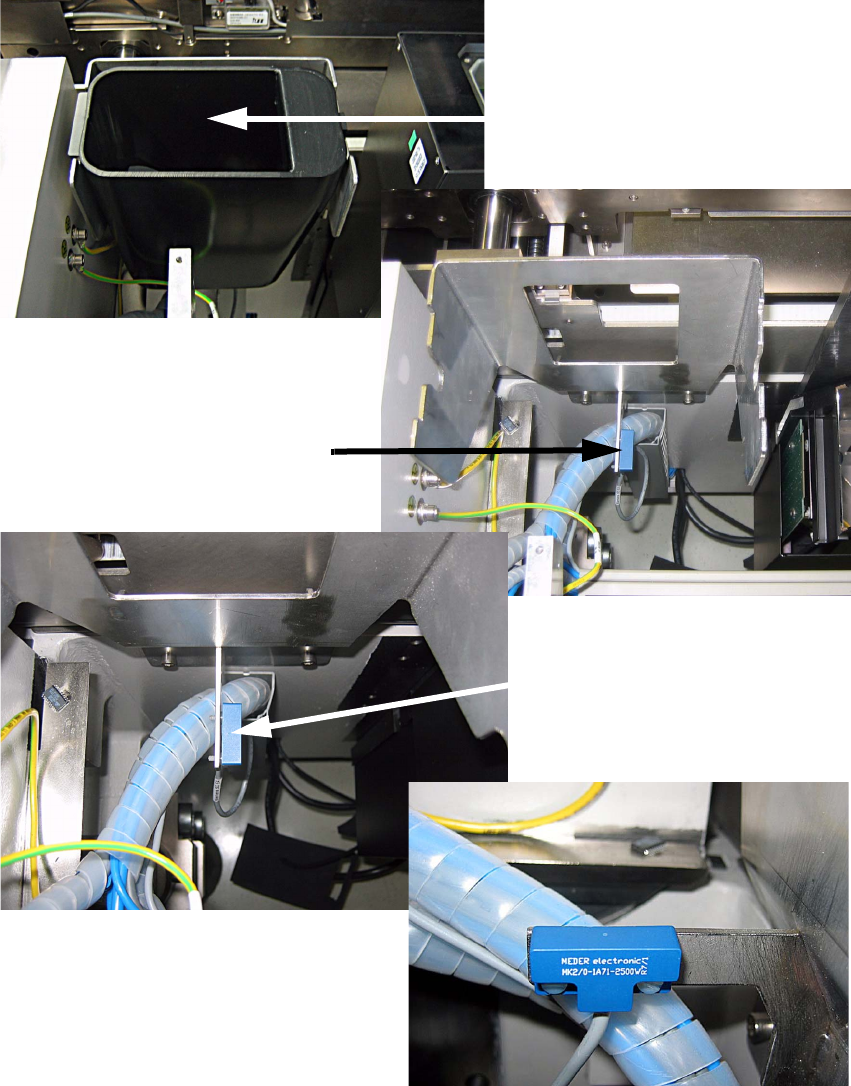

1.9 Montage der Sensoren an Stellplätzen mit großem
Abwurfbehälter
Unter dem großen Abwurfbehälter wird ein Sensor montiert. 1
1
Abwurfbehälter
Sensor unter dem
Abwurfbehälter
Sensor unter dem
Abwurfbehälter
Abfrage Abwurfbehälter 1 Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie
Ausgabe 08/2006
11

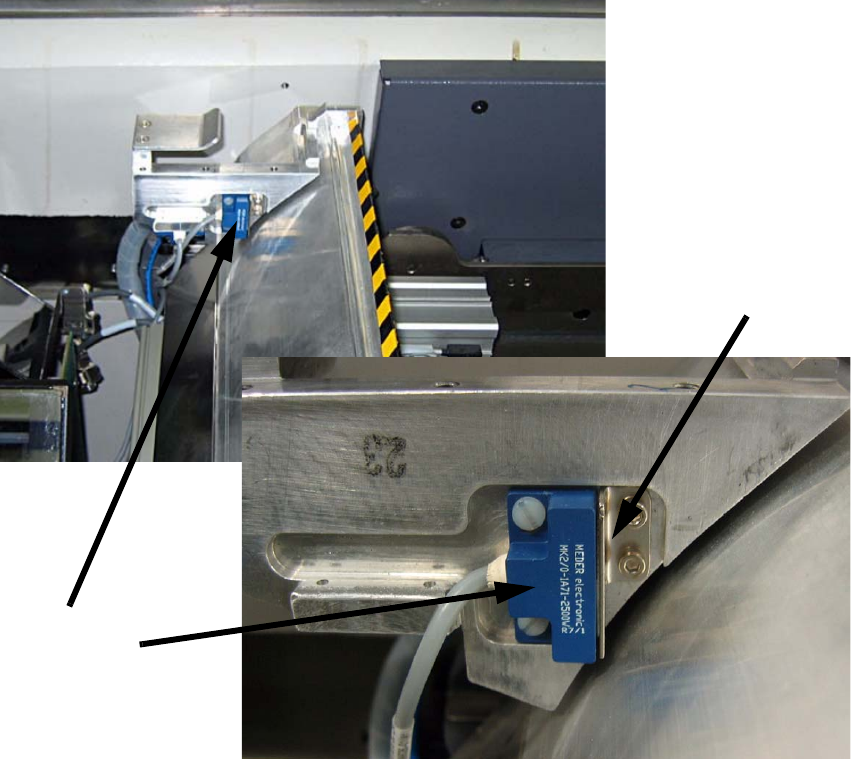

Da im Bestückbereich des Twinheads nur der große Abfallbehälter eingesetzt ist, muss der zweite
Sensor an der Halterung des BE-Abwurfbehälters in der Parkposition befestigt werden. 1
Zur Aktivierung des Sensors ist es nötig, das Abfrageblech mit Hilfe der beiliegenden Innensechs-
kantschrauben zu montieren. 1
1
1
1
1
1
1
1
1
1
Abfrageblech
Sensor in
Parkposition
1 Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie Abfrage Abwurfbehälter
Ausgabe 08/2006
12

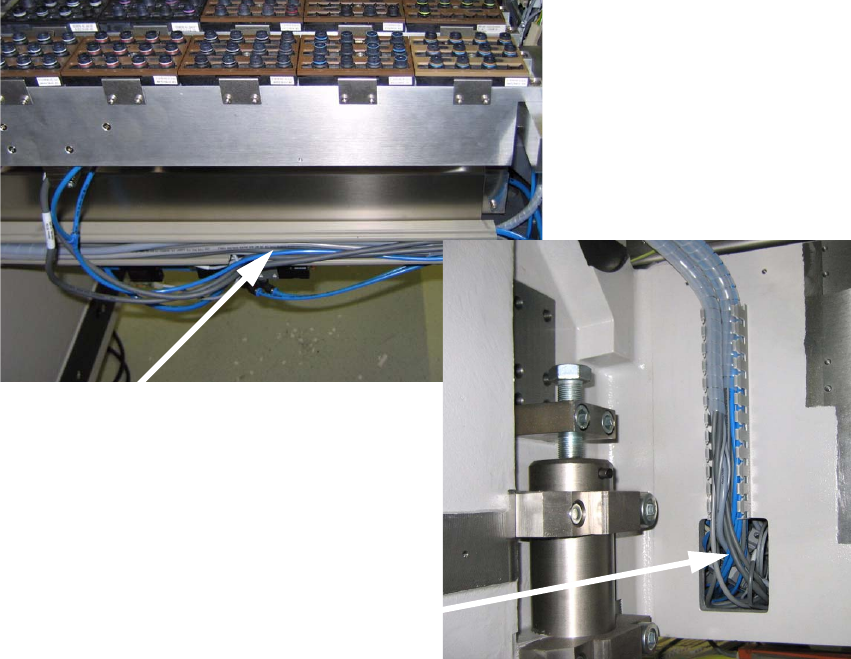

1.10 Verlegung der Anschlusskabel
: Verlegen Sie die beiden Anschlusskabelim Kabelkanal hinter dem BE-Einzugsrahmen und
weiter im Kabelkanal, der zu der Öffnung im Maschinenständer führt.
1
1
Verlegung im Kabelkanal
Öffnung im Maschinenständer
