1 Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie Abfrage Abwurfbehälter Ausgabe 08/2006 12 1.10 V erlegung der Anschlusskabel : V erlegen Si e die beiden Anschlusskabelim Kabelkanal hinter dem BE-Einzug srahmen…
Abfrage Abwurfbehälter 1 Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie
Ausgabe 08/2006
11
Da im Bestückbereich des Twinheads nur der große Abfallbehälter eingesetzt ist, muss der zweite
Sensor an der Halterung des BE-Abwurfbehälters in der Parkposition befestigt werden. 1
Zur Aktivierung des Sensors ist es nötig, das Abfrageblech mit Hilfe der beiliegenden Innensechs-
kantschrauben zu montieren. 1
1
1
1
1
1
1
1
1
1
Abfrageblech
Sensor in
Parkposition
1 Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie Abfrage Abwurfbehälter
Ausgabe 08/2006
12
1.10 Verlegung der Anschlusskabel
: Verlegen Sie die beiden Anschlusskabelim Kabelkanal hinter dem BE-Einzugsrahmen und
weiter im Kabelkanal, der zu der Öffnung im Maschinenständer führt.
1
1
Verlegung im Kabelkanal
Öffnung im Maschinenständer
Abfrage Abwurfbehälter 1 Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie
Ausgabe 08/2006
13

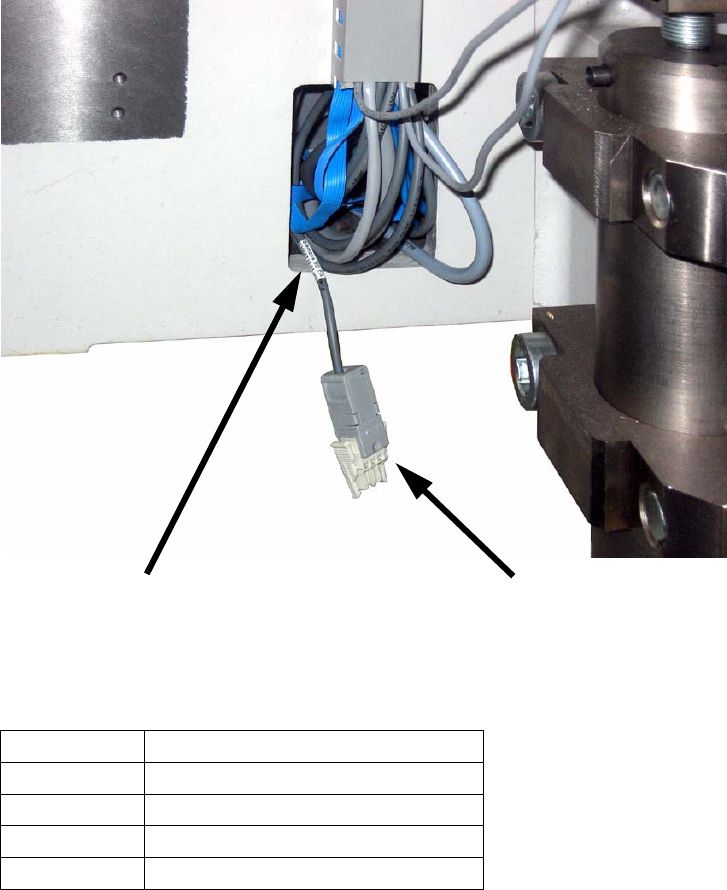

1.10.1 Anschluss der Kabel
In der Öffnung des Maschinenständers befindet sich an jedem Stellplatz das entsprechende Ka-
bel zum Anschluss der Sensoren. 1
1
1
Das Kabel ist je nach Stellplatz wie folgt beschriftet: 1
1
1
1
1
1
Stellplatz Kabelbezeichnung
1
03006733-01 (X11la) NO-523
2
03006735-01 (X11ma) NO-523
3
03006735-01 (X11na) NO-523
4
03006733-01 (X11oa) NO-523
Beschriftungsschild
Kabel mit Stecker für Sensoranschluss
