Abfrage Abwurfbehälter 1 Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie Ausgabe 08/2006 15 1.10.2 Abschließende Arbeiten : V erlegen Sie die beiden S tecker sauber in den Maschinen ständer und kontrollieren Sie…
1 Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie Abfrage Abwurfbehälter
Ausgabe 08/2006
14

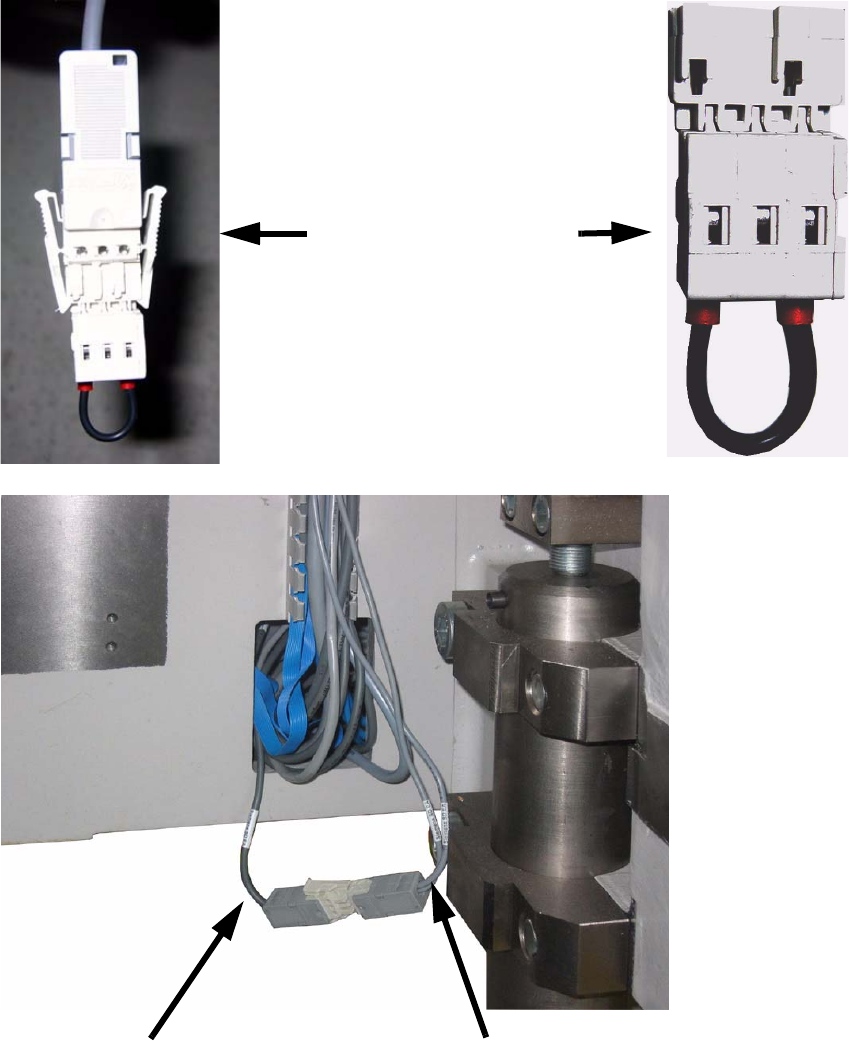

: Entfernen Sie den Stecker mit der Kabelbrücke und stecken Sie stattdessen den Stecker des
Sensorkabels an.
1
1
1
Stecker mit Kabelbrücke
Kabel aus dem Maschinenständer
Sensorkabel
Abfrage Abwurfbehälter 1 Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie
Ausgabe 08/2006
15
1.10.2 Abschließende Arbeiten
: Verlegen Sie die beiden Stecker sauber in den Maschinenständer und kontrollieren Sie, ob alle
Kabel so verlegt sind, dass diese nicht beschädigt werden können (z.B. durch Einfahren des
BE-Tisches).
1

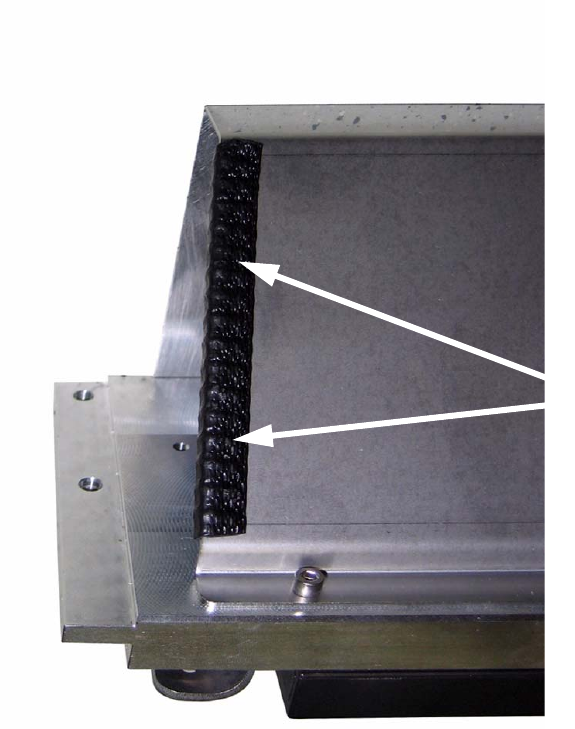

: Falls eine zweite Pipettenwechsler-Reihe montiert ist, wird empfohlen, die Kante des Schutz-
blechs wie im Bild gezeigt mit einem geeigneten Kantenschutz oder Klebeband zu isolieren.
Dies soll verhindern, daß das Kabel des Abfragesensors beschädigt wird.
1
1
: Montieren Sie die Pipettenwechsler.
1
1
1
Kantenschutz
1 Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie Abfrage Abwurfbehälter
Ausgabe 08/2006
16
: Starten Sie die Maschine und prüfen Sie nacheinander durch Entnahme des jeweiligen Ab-
wurfbehälters die einwandfreie Funktion der Abfragesensoren.

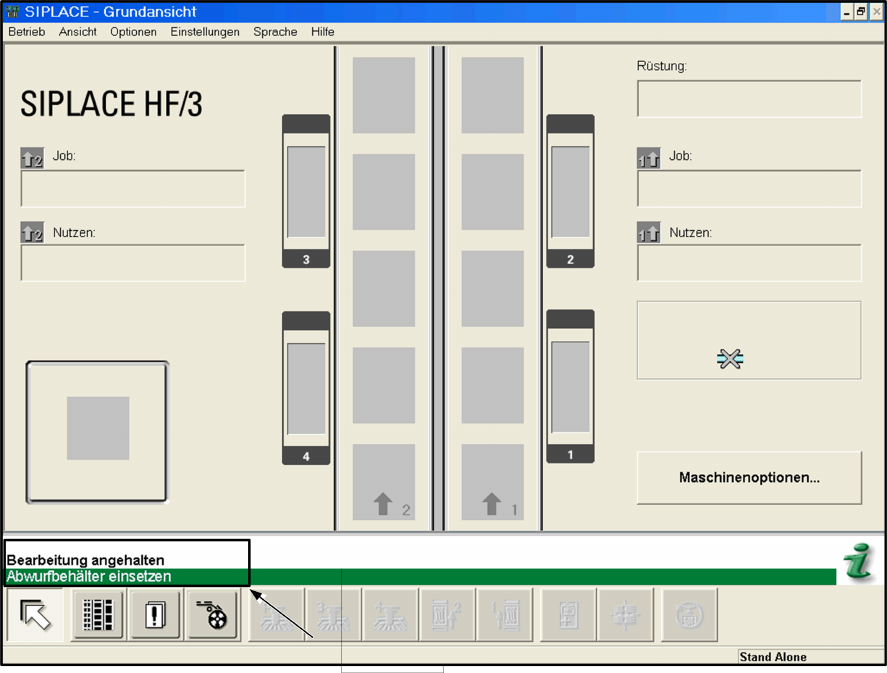

Auf der Bedienoberfläche muss die Meldung „Abwurfbehälter einsetzen“ erscheinen.
1
1
: Vermessen Sie anschließend die Pipettenwechsler.
1
1
