第 3 章 保养 Rev03 3-23 3-3-13 跟踪球 请清扫跟踪球内部附着的灰尘或异物。 ① 请将环按逆时针方向(箭头方向)旋转。 ② 拆下环和球。 将球放在软布上等不会滚动的地方。 ③ 使用软 布等清扫如左图所示的与球接触 的部分。 同样擦拭掉球的污垢。 (严禁水分) 环 45度轴 X 检测轴 球支撑 球 Y检测轴 环
第 3 章 保养 Rev03
3-22
3-3-12 OCC(偏光过滤器)
请确认OCC偏光过滤器上是否有灰尘或异物。
¾ 用气枪等除去灰尘和异物。

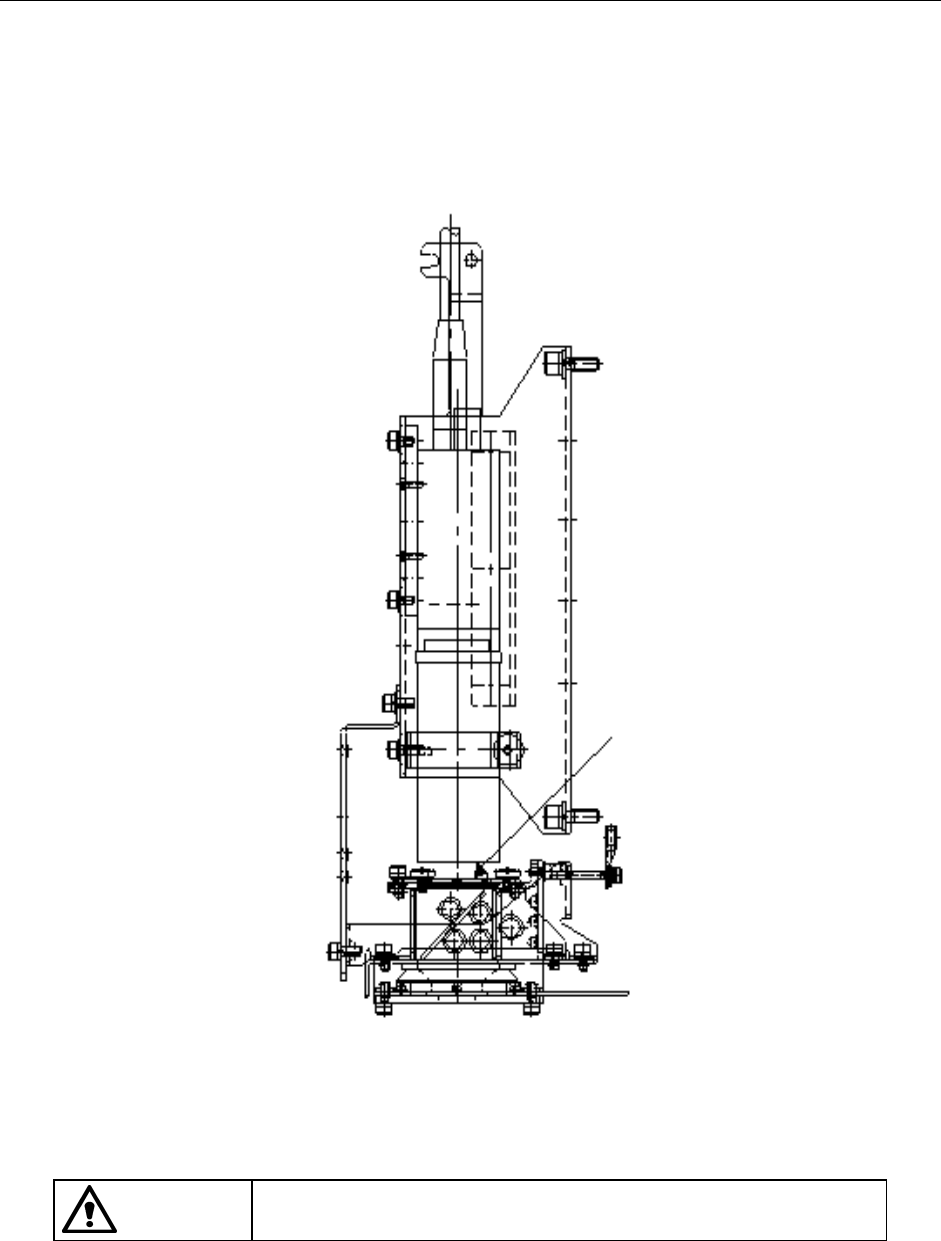

图 3- 25 OCC
① 偏光过滤器
危险
为防止因意外启动而引发事故，请在切断电源后进行清扫作业。
①
第 3 章 保养 Rev03
3-23

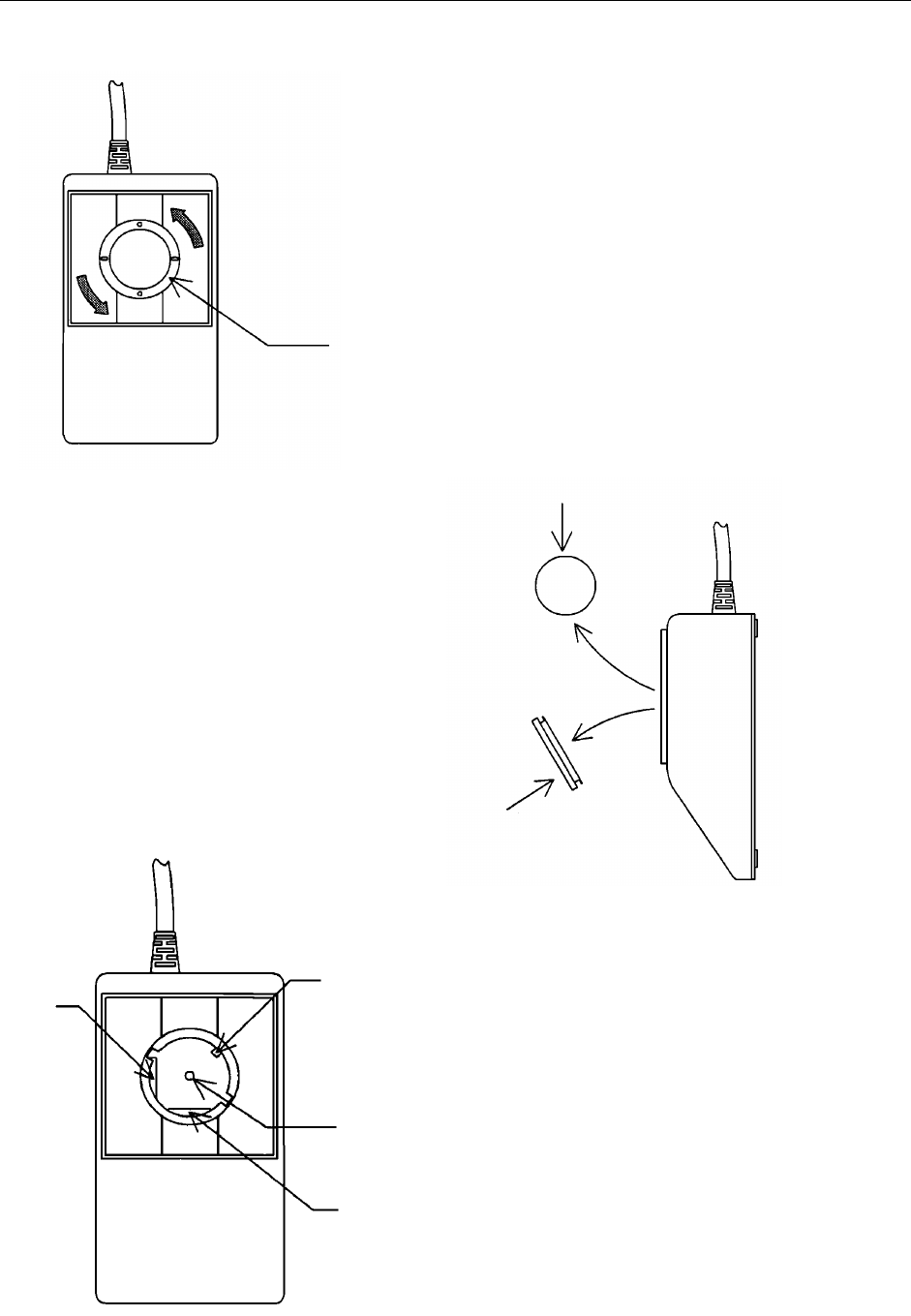

3-3-13 跟踪球
请清扫跟踪球内部附着的灰尘或异物。
① 请将环按逆时针方向(箭头方向)旋转。
② 拆下环和球。
将球放在软布上等不会滚动的地方。
③ 使用软布等清扫如左图所示的与球接触
的部分。
同样擦拭掉球的污垢。
(严禁水分)
环
45度轴
X检测轴
球支撑
球
Y检测轴
环
第 3 章 保养 Rev03
3-24
3-3-14 共面性传感器(选购件.仅限于 KE-2060)
3-3-14-1 各部分的名称

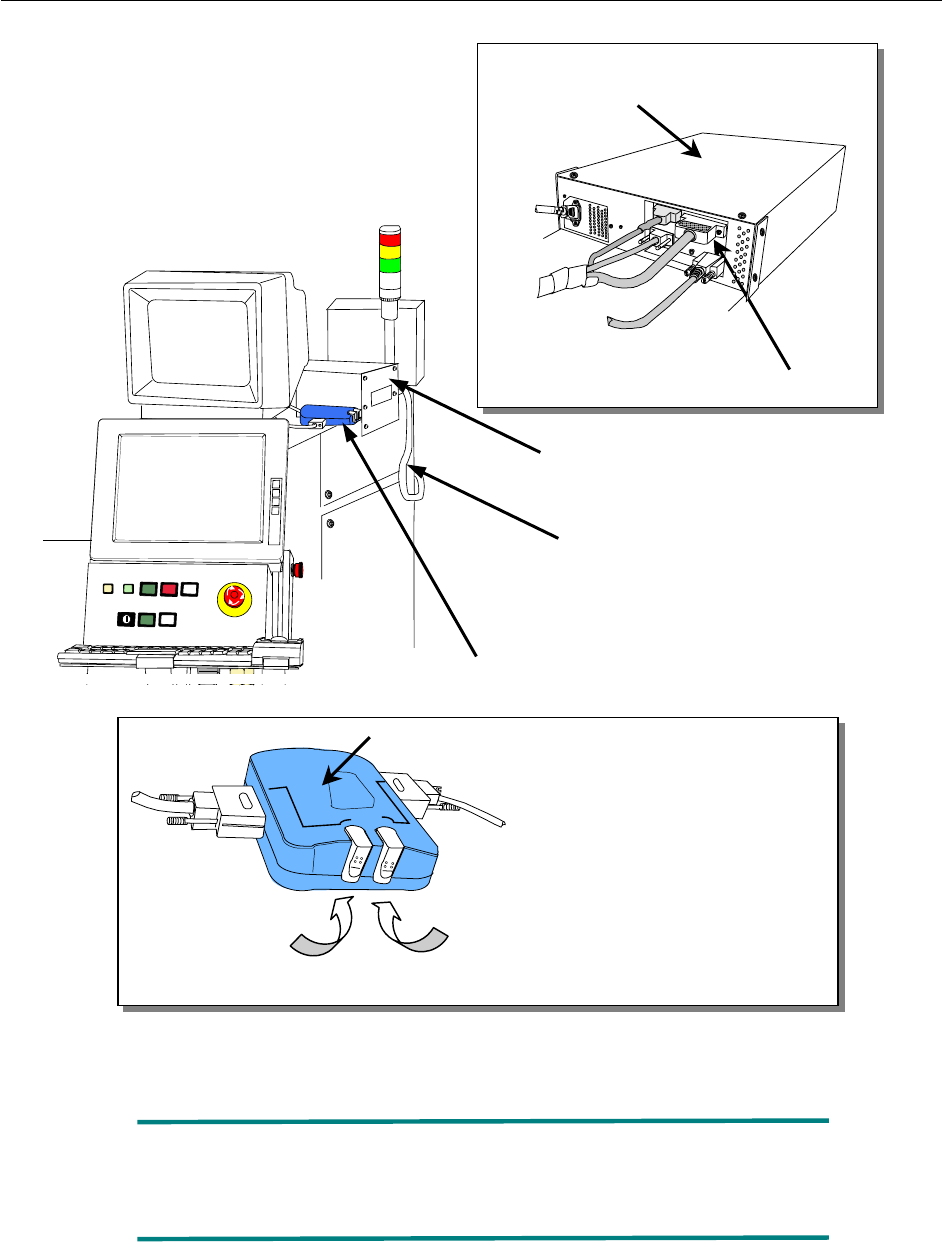

图 3- 26共面性的构成
§监视器画面的切换开关设定§
“接通电源时”或进行“一般业务”时，请使用“A 侧”。
如果设定为 B，则不显示菜单画面。
◇ モニタ画面切換スイッチ説明
Ａ側：本体（標準）画面
Ｂ側：コプラ画面（メンテ用）
① 共面控制器
② 共面传感器电缆
①
②
B侧
A侧
③ 监视器画面切换开关
Ａ
Ａ
Ｂ
◇监视器画面切换开关说明
A 侧：本体画面(标准)
B 侧：共面画面(保养用)
③
