00194547-06_InstallationManual_60103SP1 - 第121页
Installationsanleitung Stationssoftw are Version 601.03 SP1 Ausgabe 06/2006 Abb. 4-12: Geöffnete Anwendungen → Beenden Sie die hier aufgeführten Anwendungen und klicken Sie anschließend auf die Schaltfläche Retry . Das I…
Installationsanleitung Stationssoftware Version 601.03 SP1 Ausgabe 06/2006
Eingabe der Maschinen-Identifikations-Nummer (MID)

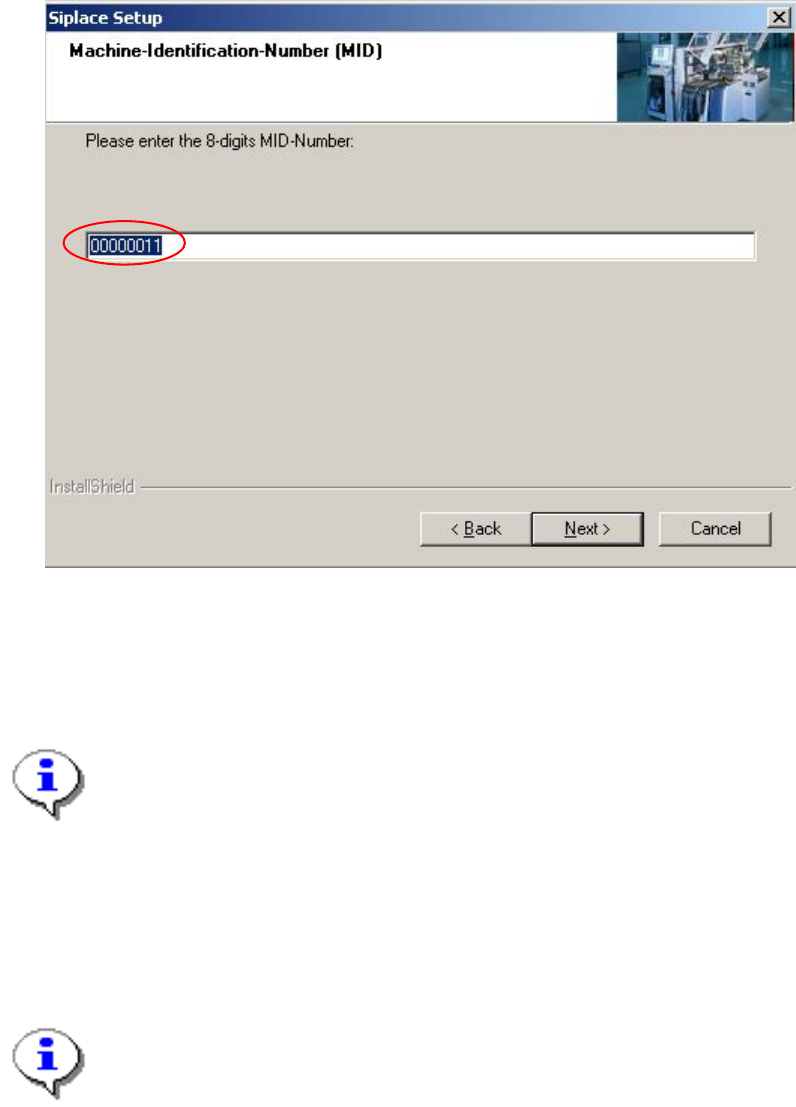

Abb. 4-11: Eingabe der Maschinen-Identifikations-Nummer MID
→ Geben Sie in das Editierfeld die 8-stellige Maschinen-Identifikations-Nummer ein.
Hinweis:
Die MID finden Sie jeweils auf einem Klebeschild, dass sich seitlich an den Hauben direkt
unterhalb des Aufklebers für die Nummer des jeweiligen Stellplatzes befindet. Die Zahl nach
dem Bindestrich hinter der MID gibt nur die Nummer des Stellplatzes an und wird nicht
eingegeben (z. B. 00000001-2 für Stellplatz 2).
→ Klicken Sie auf die Schaltfläche Next.
Hinweis:
Der folgende Bildschirm wird nur angezeigt, wenn Anwendungen geöffnet sind, die Dateien
verwenden, die während der SIPLACE-Installation aktualisiert werden müssen.
31 von 90
Installationsanleitung Stationssoftware Version 601.03 SP1 Ausgabe 06/2006

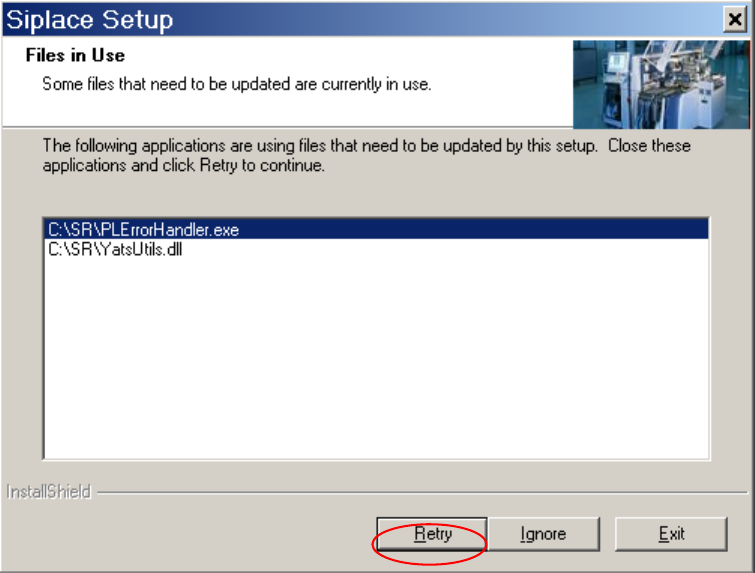

Abb. 4-12: Geöffnete Anwendungen
→ Beenden Sie die hier aufgeführten Anwendungen und klicken Sie anschließend auf die
Schaltfläche Retry.
Das Installationsprogramm führt nun die Installation der zusätzlichen Programme auf dem
Stationsrechner aus.
32 von 90
Installationsanleitung Stationssoftware Version 601.03 SP1 Ausgabe 06/2006
Abschluss der Installation
Hinweis:
Es werden unter Status nur die Programme aufgelistet, die tatsächlich gerade installiert
wurden. Wurde z. B. SIPLACE Vision in der aktuellen Version bereits vorher schon
installiert, wird es hier nicht mehr angezeigt.
Sind während der Installation eines Programms Fehler aufgetreten, wird als Statusanzeige
die Schaltfläche Fehler statt Ok neben dem Namen des Programms angezeigt.
→ Wenn Sie die Log-Datei zur Installation des jeweiligen Programms lesen möchten, klicken Sie
die Schaltfläche Ok (bzw. Fehler) neben dem Namen des Programms an. Der Notepad-Editor
wird mit der entsprechenden Datei gestartet.

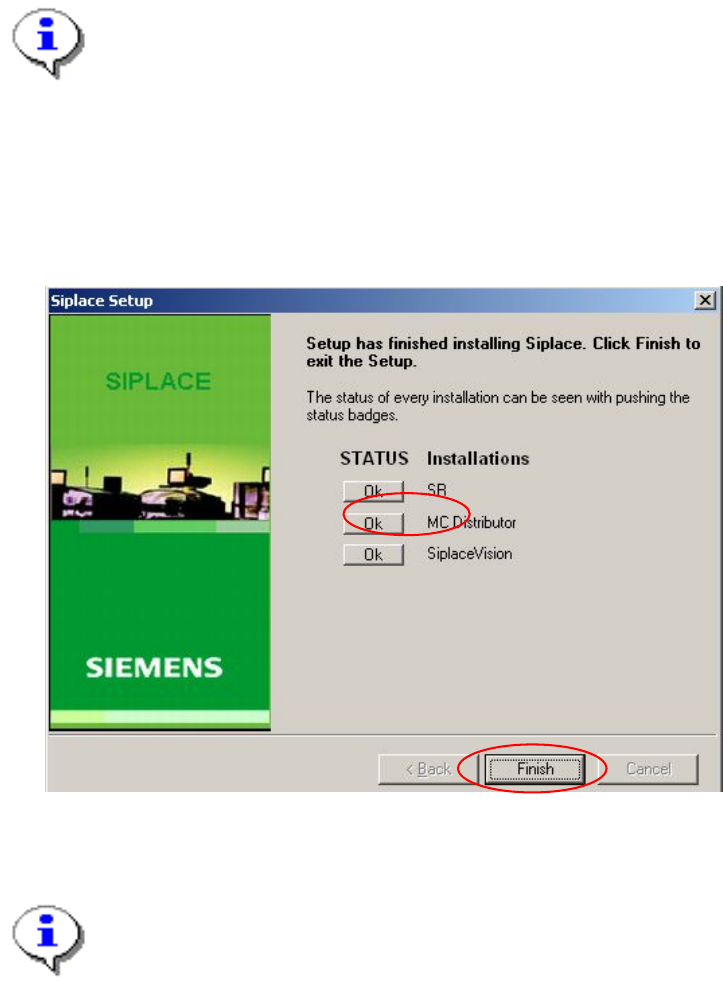

Abb. 4-13: Abschluss der Installation
→ Klicken Sie auf die Schaltfläche Finish.
Hinweis:
Um nach Abschluss der Installation die Verbindung zwischen Stationsrechner und
Maschinencontroller herzustellen, muss zuerst der Stationsrechner heruntergefahren und
anschließend die Maschine komplett ausgeschaltet werden.
→ Klicken Sie dazu im Startmenü auf Shut Down, in der Dropdown-Liste ebenfalls auf Shut
Down und dann auf die Schaltfläche OK.
→ Schalten Sie die Maschine aus, sobald der Stationsrechner heruntergefahren ist.
→ Schalten Sie die Maschine anschließend wieder ein. Der Stationsrechner und
Maschinencontroller werden dadurch neu gebootet.
33 von 90
