A-135 A33-2 【 RX-7R 】カバー ASSY-1 【 RX-7R 】 Cover assy - 1 ｲﾗｽﾄ番号 Ref.No. 品番 Part Number Description 品名 個数 Q'ty 備考 Remarks 1 402-06923 UPPER_S IDE_COVER_L_ASM 上部側面ｶﾊﾞｰ組 左 1 2 401-92800 COVER_SU L ｶﾊﾞｰ SUL (1) 3 401-92…

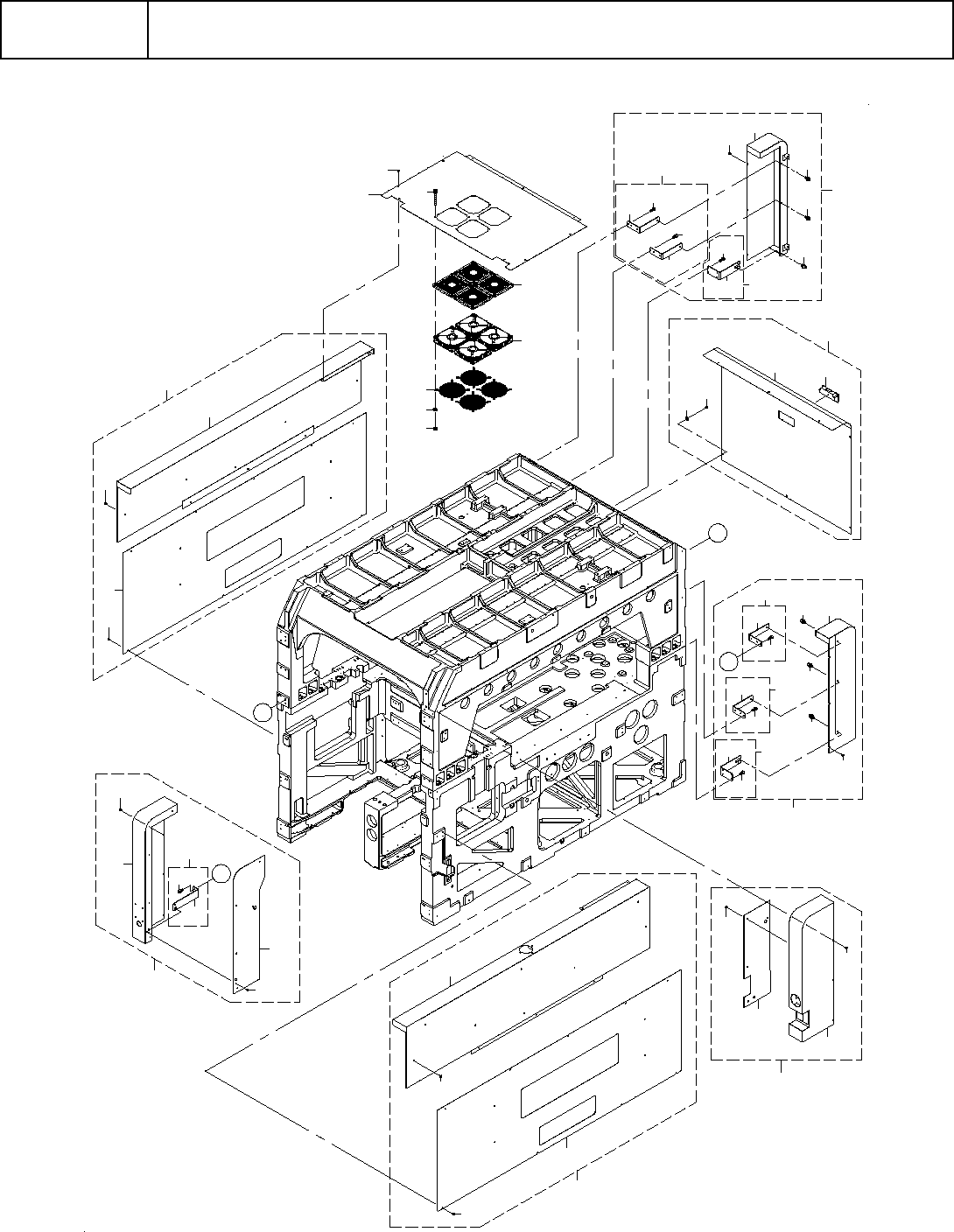

A-134
A33-2
【RX-7R】カバー ASSY-1
【RX-7R】Cover assy - 1
１８
２１
４２
４１
４０
５２
Ａ
１
４
３
４
２
８
８
６
７
５
９
Ｂ
１０
１１
１５
Ｂ
１５
１４
１３
１２
１６
１７
１９
１９
２２
２３
２３
２６
２５
２５
２６
２４
２３
２８
２９
２７
２０
３９
３８
３４
３３
３２
３６
３６
３３
３４
３２
３６
Ａ
３５
３１
３７
３０
４３
４４
４５
４９
５０
４６
４７
４８
５１
A-135
A33-2
【RX-7R】カバー ASSY-1
【RX-7R】Cover assy - 1
ｲﾗｽﾄ番号
Ref.No.
品番
Part Number
Description
品名
個数
Q'ty
備考
Remarks
1 402-06923 UPPER_SIDE_COVER_L_ASM 上部側面ｶﾊﾞｰ組 左 1
2 401-92800 COVER_SUL ｶﾊﾞｰ SUL (1)
3 401-92822 COVER_SCL ｶﾊﾞｰ SCL (1)
4 402-06352 COVER_SCREW_M4X8 ｶﾊﾞｰねじ M4X8 (13)
5 402-06924 UPPER_SIDE_COVER_R_ASM 上部側面ｶﾊﾞｰ組 右 1
6 401-91787 COVER_SUR ｶﾊﾞｰ SUR (1)
7 401-91786 COVER_SCR ｶﾊﾞｰ SCR (1)
8 402-06352 COVER_SCREW_M4X8 ｶﾊﾞｰねじ M4X8 (13)
9 402-06918 UPPER_FRONT_COVER_L_ASM 上部前ｶﾊﾞｰ組 左 1
10 401-92304 COVER_FUL ｶﾊﾞｰ FUL (1)
11 401-92305 COVER_FUL_LID ｶﾊﾞｰ FUL_LID (1)
12 402-06913 COVER_BRK_D_ASM ｶﾊﾞｰﾌﾞﾗｹｯﾄ組 D (1)
13 401-91800 COVER_BRK_D ｶﾊﾞｰ ﾌﾞﾗｹｯﾄ D (1)
14 SM-6040802-TN SCREW M4X0.7 L=8 ﾛｯｶｸｱﾅ ﾎﾞﾙﾄ M4X0.7 L=8 (2)
15 402-06352 COVER_SCREW_M4X8 ｶﾊﾞｰねじ M4X8 (9)
16 402-06919 UPPER_FRONT_COVER_R_ASM 上部前ｶﾊﾞｰ組 右 1
17 401-91790 COVER_FUR ｶﾊﾞｰ FUR (1)
18 401-91791 COVER_FUR_LID ｶﾊﾞｰ FUR_LID (1)
19 402-06352 COVER_SCREW_M4X8 ｶﾊﾞｰねじ M4X8 (7)
20 402-06921 UPPER_REAR_COVER_L_ASM 上部後ｶﾊﾞｰ組 左 1
21 401-92820 COVER_RUL ｶﾊﾞｰ RUL (1)
22 402-06352 COVER_SCREW_M4X8 ｶﾊﾞｰねじ M4X8 (3)
23 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ﾎﾞﾙﾄ M4 L=8 (3)
24 402-06910 COVER_BRK_A_ASM ｶﾊﾞｰﾌﾞﾗｹｯﾄ組 A (2)
25 401-91797 COVER_BRK_A ｶﾊﾞｰ ﾌﾞﾗｹｯﾄ A (1)
26 SM-6040802-TN SCREW M4X0.7 L=8 ﾛｯｶｸｱﾅ ﾎﾞﾙﾄ M4X0.7 L=8 (2)
27 402-06911 COVER_BRK_B_ASM ｶﾊﾞｰﾌﾞﾗｹｯﾄ組 B (1)
28 401-91798 COVER_BRK_B ｶﾊﾞｰ ﾌﾞﾗｹｯﾄ B (1)
29 SM-6040802-TN SCREW M4X0.7 L=8 ﾛｯｶｸｱﾅ ﾎﾞﾙﾄ M4X0.7 L=8 (4)
30 402-06922 UPPER_REAR_COVER_R_ASM 上部後ｶﾊﾞｰ組 右 1
31 401-91789 COVER_RUR ｶﾊﾞｰ RUR (1)
32 402-06910 COVER_BRK_A_ASM ｶﾊﾞｰﾌﾞﾗｹｯﾄ組 A (2)
33 401-91797 COVER_BRK_A ｶﾊﾞｰ ﾌﾞﾗｹｯﾄ A (1)
34 SM-6040802-TN SCREW M4X0.7 L=8 ﾛｯｶｸｱﾅ ﾎﾞﾙﾄ M4X0.7 L=8 (2)
35 402-06352 COVER_SCREW_M4X8 ｶﾊﾞｰねじ M4X8 (3)
36 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ﾎﾞﾙﾄ M4 L=8 (3)
37 402-06911 COVER_BRK_B_ASM ｶﾊﾞｰﾌﾞﾗｹｯﾄ組 B (1)
38 401-91798 COVER_BRK_B ｶﾊﾞｰ ﾌﾞﾗｹｯﾄ B (1)
39 SM-6040802-TN SCREW M4X0.7 L=8 ﾛｯｶｸｱﾅ ﾎﾞﾙﾄ M4X0.7 L=8 (4)
40 402-06920 UPPER_REAR_COVER_C_ASM 上部後ｶﾊﾞｰ組 中 1
41 400-69189 EMBEDDED PULLS ｳﾒｺﾐﾄｯﾃ (1)
42 401-91809 COVER_RUC
ｶﾊﾞｰ RUC
(1)
43 402-06352 COVER_SCREW_M4X8 ｶﾊﾞｰねじ M4X8 (8)
44 400-98346 RETAINING WASHER M4 ﾘﾃｰﾆﾝｸﾞﾜｯｼｬ M4 (8)
45 401-91882 TOP_COVER_R
ﾄｯﾌﾟｶﾊﾞｰ R
1
46 401-89090 DC FAN ASM DC FAN ｸﾐ 4
47 HM-0010100-1B FAN MOTOR ﾌｨﾙﾀｰ 4
48 SL-6043592-TN SCREW M4 L=35
座金付き六角穴ﾎﾞﾙﾄ M4 L=35
8
49 NM-6040001-SC NUT M4X0.7 TYPE1 六角 ﾅｯﾄ M4X×0.7 1 種 8
50 EZ4-720-311-01 GUARD FAN (PG-47-02) ﾌｱﾝ ｶﾞ-ﾄﾞ (PG-47-02) 4
51 WP-0430801-SC WASHER M4
ﾋﾗｻﾞｶﾞﾈ M4
8
52 402-06352 COVER_SCREW_M4X8 ｶﾊﾞｰねじ M4X8 6

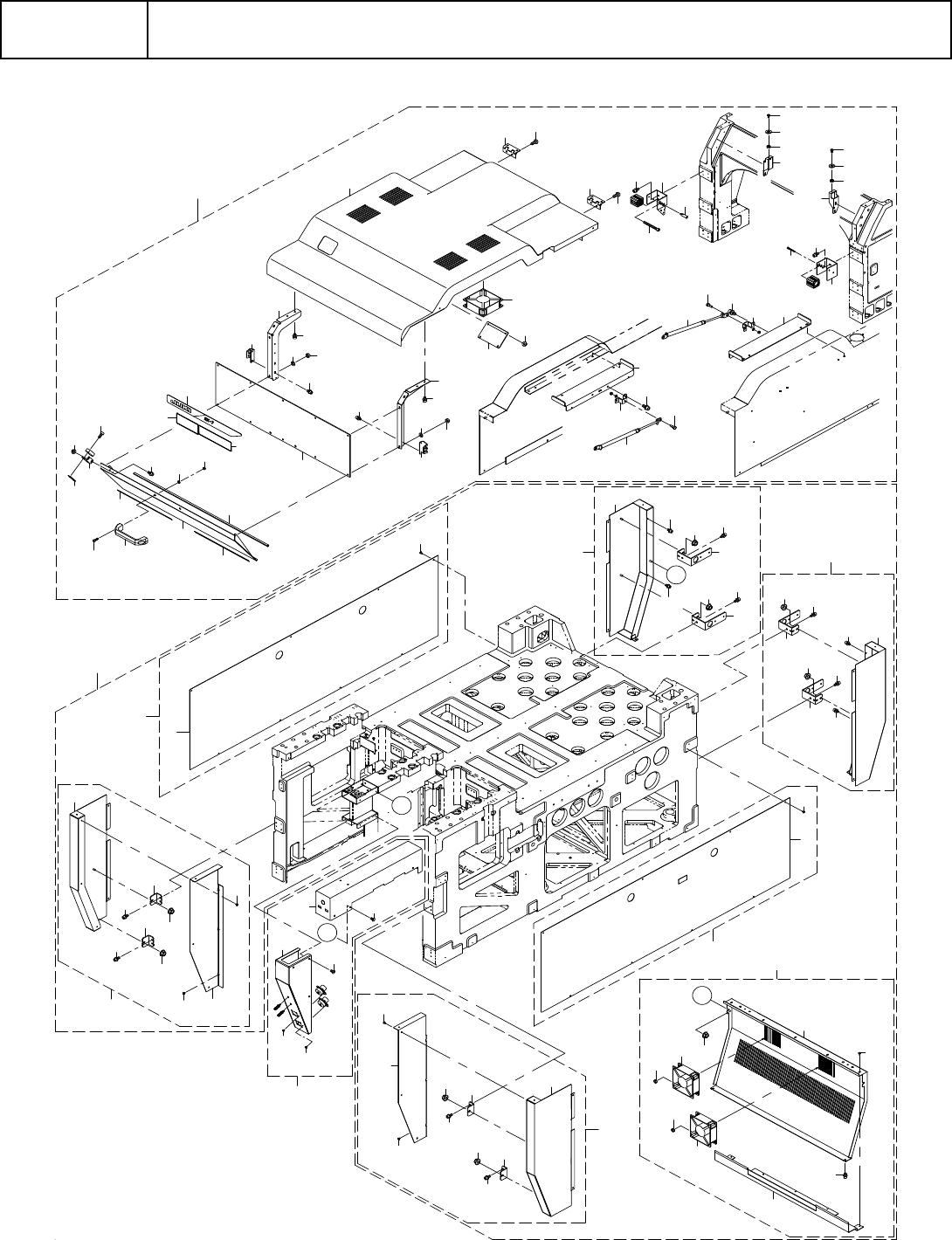

A-136
A34-1
【RX-7】カバー ASSY-2
【RX-7】Cover assy - 2
7
5
3
4
2
9
10
12
13
13
10
9
11
11
14
8
18
20
17
17
20
18
19
16
21
16
15
27
25
23
26
27
25
24
22
30
33
31
33
30
31
32
29
29
23
28
A
A
36
37
38
35
40
39
39
34
43
44
45
46
47
47
46
48
49
51
50
52
53
54
55
56
57
58
59
60
61
62
62
63
64
65
66
68
67
69
69
70
70
71
72
73
74
75
76
77
77
79
79
80
80
81
81
82
89
78
78
91
92
B
93
94
95
95
90
6
B
24
55
56
1
42
84
86
88
86
88
87
87
85
83
41
41
