A-141
A34-2
【RX-7R】カバー ASSY-1
【RX-7R】Cover assy - 1
ｲﾗｽﾄ番号
Ref.No.
品番
Part Number
Description
品名
個数
Q'ty
備考
Remarks
55 402-06915 SAFETY_COVER_ASM 安全ｶﾊﾞｰ組 1
56 401-92796 FILTER_BRK_T ﾌｨﾙﾀｰｶﾊﾞｰ T (2)
57 401-91795 FILTER_COVER_BOLT ﾌｨﾙﾀｰ ｶﾊﾞｰ ﾎﾞﾙﾄ (2)
58 HM-0010100-1B FAN MOTOR ﾌｨﾙﾀｰ (4)
59 SL-6040692-TN SCREW M4 L=6 座金付き六角穴ﾎﾞﾙﾄ M4 L=6 (8)
60 401-91881 SAFETY_COVER ｱﾝｾﾞﾝｶﾊﾞｰ (1)
61 401-89090 DC FAN ASM DC FAN ｸﾐ (4)
62 EZ4-720-311-01 GUARD FAN (PG-47-02) ﾌｱﾝ ｶﾞ-ﾄﾞ (PG-47-02) (4)
63 SM-1043501-SC SCREW ｻﾗﾈｼﾞ M4 L=35 (8)
64 NM-6050001-SC NUT M5X0.8 TYPE1 六角 ﾅｯﾄ M5X0.8 1 種 (8)
65 WP-0430801-SC WASHER M4 ﾋﾗｻﾞｶﾞﾈ M4 (8)
66 L128E-421-000 SAFETY COVER HINGE ｾｰﾌﾃｨ ｶﾊﾞｰ ﾋﾝｼﾞ (2)
67 SL-3061232-TN SCREW M6 L=12 座金付きﾎﾞﾀﾝﾎﾞﾙﾄ M6 L=12 (4)
68 400-38381 STEP SCREW ﾀﾞﾝﾂｷﾈｼﾞ (2)
69 400-80490 KEY_SCREW ｷｰねじ (2)
70 401-90493 CONTACT_PLATE ｺﾝﾀｸﾄ ﾌﾟﾚｰﾄ (2)
71 SM-1030501-SC SCREW M3 L=5 ｻﾗｺﾈｼﾞ M3 L=5 (4)
72 402-07207 SAFETY_COVER_STAY_L_U 安全ｶﾊﾞｰｽﾃｰ L_U (1)
73 402-07208 SAFETY_COVER_STAY_R_U 安全ｶﾊﾞｰｽﾃｰ R_U (1)
74 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ﾎﾞﾙﾄ M4 L=8 (6)
75 WP-0531001-SC WASHER M5 ﾋﾗｻﾞｶﾞﾈ ﾐｶﾞｷﾏﾙ M5 (10)
76 NM-6050001-SC NUT M5X0.8 TYPE1 六角 ﾅｯﾄ M5X0.8 1 種 (10)
77 401-43362 SCF_PLATE SCF_ﾌﾟﾚｰﾄ (1)
78 402-07209 SCF_PLATE_FIXED_BRACKET SCF ﾌﾟﾚｰﾄ固定ﾌﾞﾗｹｯﾄ (1)
79 401-44544 EDGE_CUSHION_F ｴｯｼﾞｸｯｼｮﾝ F (1)
80 401-22998 HANDLE ﾊﾝﾄﾞﾙ (1)
81 NM-6060001-SC NUT M6X1 TYPE1 六角 ﾅｯﾄ M6X1 1 種 (2)
82 WP-0641601-SC WASHER M6 ﾋﾗｻﾞｶﾞﾈ ﾐｶﾞｷﾏﾙ M6 (2)
83 SM-6062002-TN SCREW M6 L=20 ﾛｯｶｸｱﾅ ﾎﾞﾙﾄ M6 L=20 (2)
84 401-43375 SC_LOCK_BRACKET SC_ﾛｯｸ_ﾌﾞﾗｹｯﾄ (2)
85 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ﾎﾞﾙﾄ M4 L=8 (6)
86 401-54500 GAS_SPRING ｶﾞｽｽﾌﾟﾘﾝｸﾞ (2)
87 401-43420 CLASS2_LASER_WARNING_LABEL ｸﾗｽ 2_ﾚｰｻﾞｰ_ｹｲｺｸﾗﾍﾞﾙ (1)
88 400-70188 CAUTION_LABEL_50 ﾘﾆｱﾁｭｳｲﾗﾍﾞﾙ 50 (1)
89 402-07211 BRAND_MARK_LABEL ﾌﾞﾗﾝﾄﾞﾏｰｸﾗﾍﾞﾙ (1)
90 401-67564 POSITION_LABEL_K ﾎﾟｼﾞｼｮﾝﾗﾍﾞﾙ_K (2)
91 401-43365 ETF_POSITION_LABEL ETF_ﾎﾟｼﾞｼｮﾝ_ﾗﾍﾞﾙ (2)
92 CM-3002000-03 FINGER INJURY CAUTION LABEL (31.5) 指怪我注意ｼｰﾙ (31.5) (2)
A-142
A35-1

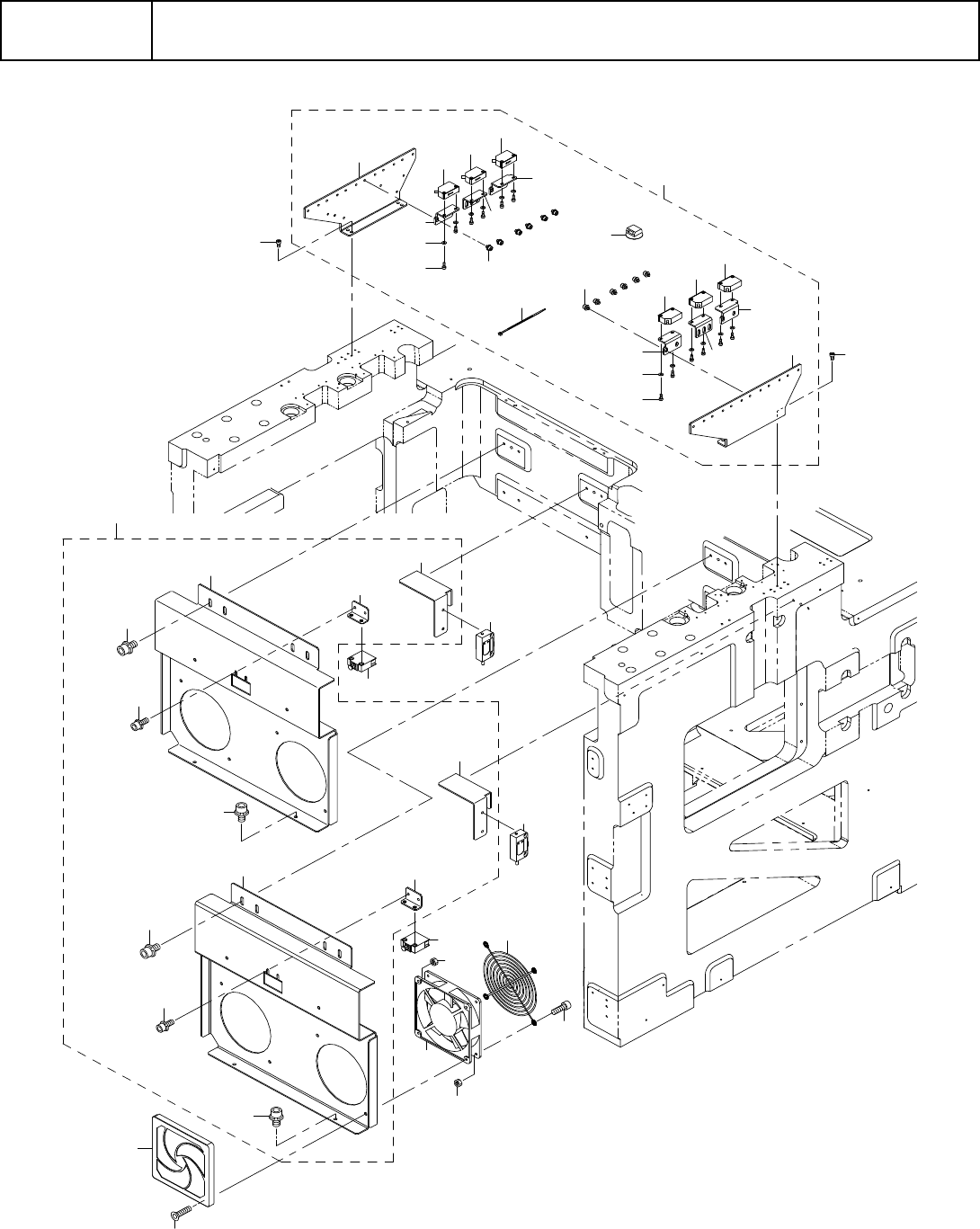

【RX-7】カバー ASSY-3
【RX-7】Cover assy - 3
3
9
2
4
5
7
6
2
10
10
9
8
29
28
27
31
29
32
30
33
34
34
35
1
17
12
24
22
25
13
14
15
19
13
14
15
18
17
26
26
23
12
20
17
18
17
11
21
16
