A-155
A39-1
【共通】EF フィーダ用台車本体-1
【COMMON】Trolley unit for EF Feeder - 1
ｲﾗｽﾄ番号
Ref.No.
品番
Part Number
Description
品名
個数
Q'ty
備考
Remarks
55 401-27991 TROLLEY_HANDLE
ﾄﾛﾘﾊﾝﾄﾞﾙ
(1)
56 E2641-729-000 HANDLE CLIP
ﾊﾝﾄﾞﾙｸﾞﾘｯﾌﾟ
(1)
57 SL-6082592-TN SCREW M8 L=25 座金付き六角穴ﾎﾞﾙﾄ M8 L=25 (3)
58 401-43578 REEL_HOLDER_ASSY
ﾘｰﾙﾎﾙﾀﾞｰｱｯｼｰ
1
59 401-10285 TAPE_HOLDER_PL
TAPE_HOLDER_PL
(2)
60 400-84674 REEL_SUPPORT_ANGLE ﾘｰﾙｻﾎﾟｰﾄｱﾝｸﾞﾙ (8)
61 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ M3 L=6
(16)
62 401-43506 REEL_HOLDER_FRAME
ﾘｰﾙﾎﾙﾀﾞﾌﾚｰﾑ
(3)
63 SL-4041091-SC SCREW M4 L=10 座金付きなべ小ねじ M4 L=10 (12)
64 401-43507 REEL_SUPPORT
ﾘｰﾙｻﾎﾟｰﾄ
(2)
65 SM-0030601-SC SCREW M3X6
ﾄﾗｽﾈｼﾞ M3X6
(4)
66 401-43508 REEL_FIXING_BAR_19 ﾘｰﾙﾌｨｷｼﾝｸﾞﾊﾞｰ (2)
67 SM-0030601-SC SCREW M3X6
ﾄﾗｽﾈｼﾞ M3X6
(4)
68 400-84676 SEPARATION_PLATE
ｾﾊﾟﾚｰｼｮﾝﾌﾟﾚｰﾄ
(18)
69 SM-1031001-SC SCREW M3X0.5 L=10 ｻﾗｺﾈｼﾞ M3X0.5 L=10 (18)
70 E1612-706-C00 REEL SH
ﾘｰﾙ SH
(18)
71 SM-0051001-SC SCREW M5X10
ﾄﾗｽﾈｼﾞ M5X10
8
72 401-43637 TAPE_GUIDE_ASSY ﾃｰﾌﾟｶﾞｲﾄﾞｱｯｼｰ 1
73 401-43533 TAPE_GUIDE_SHAFT_SUPPRT
ﾃｰﾌﾟｶﾞｲﾄﾞｼｬﾌﾄｻﾎﾟｰﾄ
(1)
74 401-43534 TAPE_GUIDE_SHAFT
ﾃｰﾌﾟｶﾞｲﾄﾞｼｬﾌﾄ
(1)
75 SM-3040652-TN SCREW M4 L=6 ﾏﾙﾈｼﾞ M4 L=6 (2)
76 E5721-729-000 LABEL
ｶｼﾞｭｳｷﾝｼｼｰﾙ
(1)
77 SM-3051052-TN SCREW M5 L=10
ﾏﾙﾈｼﾞ M5 L=10
8
78 401-53359 TRASH_BOX ﾄﾗｯｼｭﾎﾞｯｸｽ 1
A-156

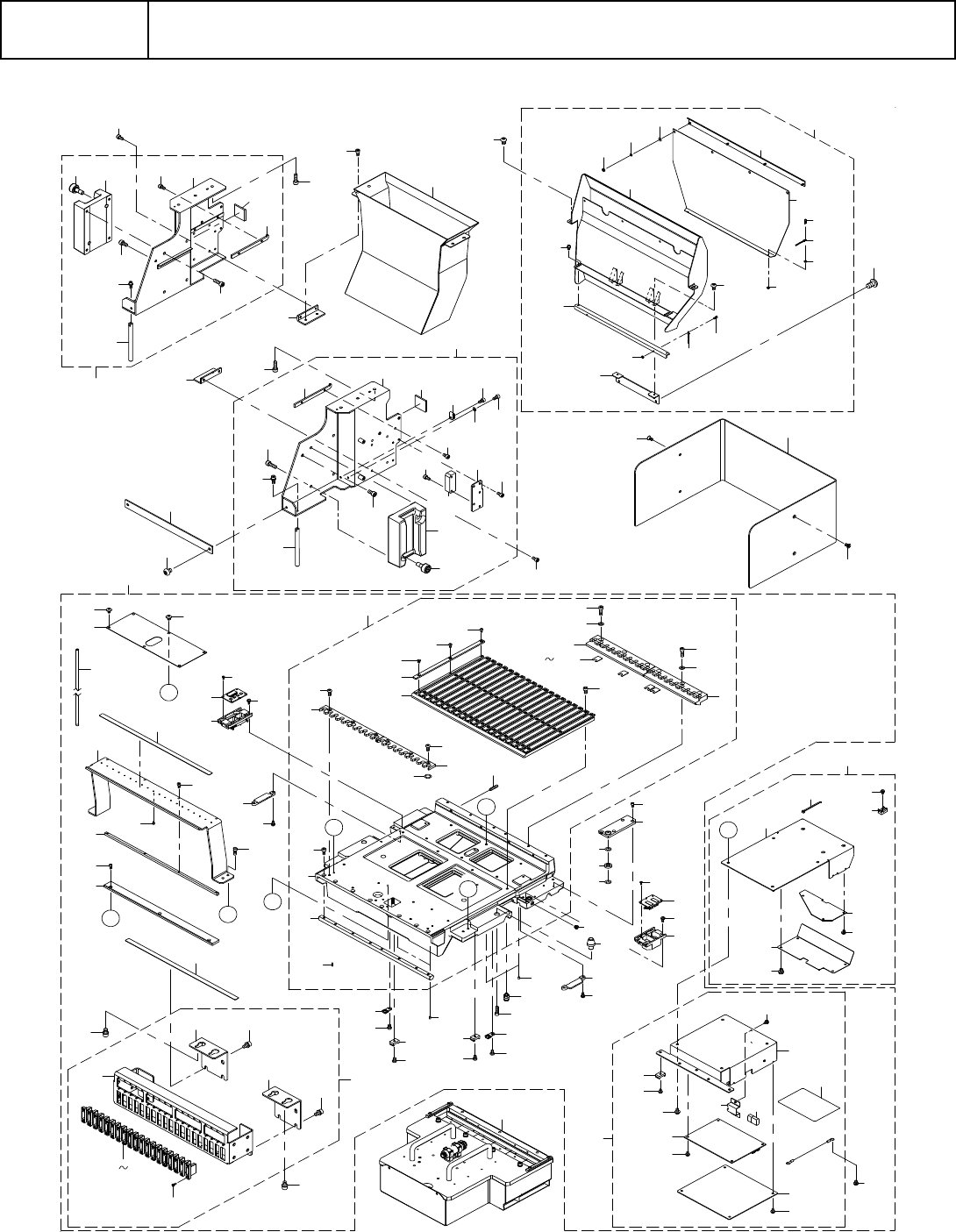

A39-2
【共通】EF フィーダ用台車本体-2
【COMMON】Trolley unit EF Feeder - 2
4
5
6
7
9
10
17
11
17
11
16
15
14
14
12
12
13
13
22
36
38
37
39
40
41
42
43
44
45
46
48
49
50
51
52
53
54
54
55
56
57
59
59
58
57
59
58
59
60
61
66
79
80
81
82
83
84
85
106
78
90
91
94
95
96
97
98
99
101
100
101
107
18 21
8
61
2
92
93
102
A
A
B
B
C
C
1
67
131
23
125
124
86
126
127
89
126
96
35
127
128
129
129
65
65
65
64
64
65
63
62
68
66
34
24
34
28
28
27
25
25
26
29 32
122
115
109
110
111
108
123
33
69
47
103
73
70
76
75
76
87
104
71
77
72
3
74
74
105
88
116
117
118
114
113
114
113
115
115
112
119
120
121
130
127
132
134
140
139
138
137
136
135
133
D
D
