26-F
搬送
コンベア(A):DSP
Transport Conveyor(A):DSP

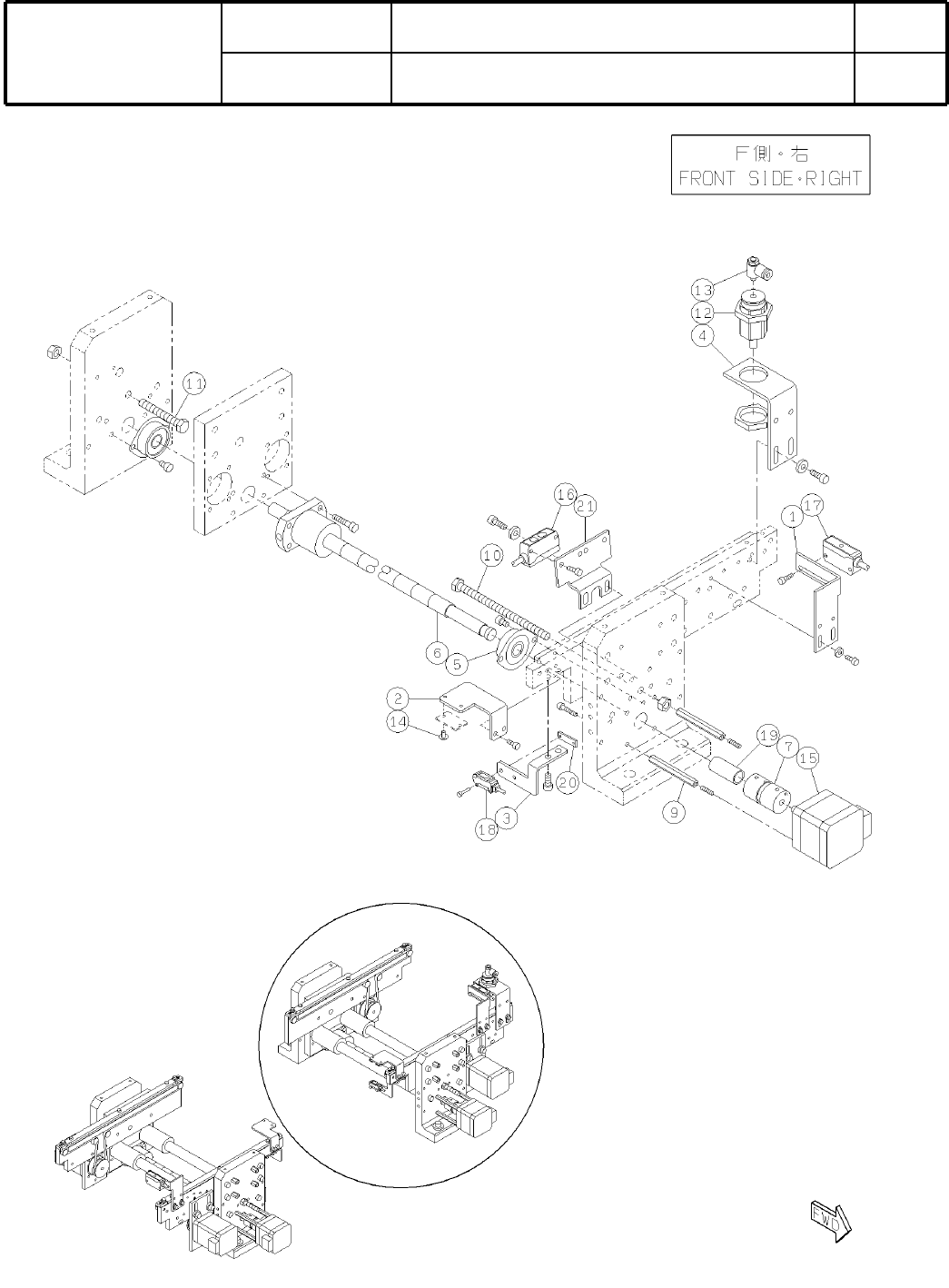

パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610100331AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S137
( KN610100331AA-06-6 )
Ref
No.
Remarks
R
1
Q'ty
26-F
搬送
コンベア(A):DSP
Transport Conveyor(A):DSP
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610100331AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BRACKET
1
1 N210116810AA
BRACKET
1
2 N210130066AA
BRACKET
1
3 N210130067AB
BRACKET
1
4 N210116812AA
BEARING
2
5 KXF03G0AA00 SFB38-10
BALL-SCREW
1
6 N510048227AA RBSK1204-242.8R308.5C7ZZ(K04-037-03-0)
COUPLING
1
7 N510054183AA MSF-20-PHI5XPHI10
SPACER
4
9 N510019890AA ASF-350E
BOLT
1
10 N510020799AA
Hexagon head bolt Best class M6X100-6g A2-70 Full thread no marking
BOLT
1
11 N510038130AA
Hexagon head bolt Best class M6X45-6g A2-70 Full thread no mark
CYLINDER
1
12 KXF01PDAA00 CJPB15-15-B
SPEED-CONTROLLER
1
13 N510054527AA AS1211F-M5-04-5-X250
SCREW
2
14 N510018225AA
Cross recessed Truss head machine screw M2.5X4-4.8 A2J (Trivalent)
MOTOR
1
15 N510049341AA
S
PK544PMA-C4
SENSOR(E3S-LS3N:330mm)
1
16 N610100426AA
SENSOR(E3S-LS3N:270mm)
1
17 N610100427AA
SENSOR(E3T-SR31:240mm)
1
18 N610100425AA
COLLAR
1
19 N210128741AA
NUT-PLATE
1
20 N210073435AA
BRACKET
1
21 N210130070AA
