22-B バイパ スコ ンベア :D SP By pass Conv ey or:D SP パーツレイアウト Ki t N o . キット 品番 Kit N am e キット名称 N6 1009 404 3AA ｾｸｼｮﾝNo. PARTS LAYOUT Section No. - - O61 ( KN610094043AA-05-2 )
Ref
No.
Remarks
R
1
Q'ty
22-A
バイパスコンベア:DSP
Bypass Conveyor:DSP
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610094043AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
FRAME
2
1 N210133500AA
FRAME
1
2 N210133501AA
FRAME
1
3 N210121429AA
GUIDE
4
4 N210105097AC
GUIDE
4
5 N210105096AB
GUIDE
4
6 N210121433AA
BRACKET
1
7 N210121436AA
BRACKET
1
8 N210121437AA
BRACKET
1
9 N210121438AA
BRACKET
1
10 N210121439AA
BRACKET
1
11 N210121440AA
BRACKET
1
12 N210121441AA
BRACKET
1
13 N210121442AA
BRACKET
1
14 N210121443AA
BRACKET
1
15 N210121444AA
BRACKET
1
16 N210121445AA
NUT
63
17 N510013277AA SFN-TS6
CAP
63
18 KXF0ATFAA00 SFA-906
LINEAR-BUSH
4
19 N510032573AA LMH16LUU
SHAFT
2
20 N510050359AA LSW16-521-M5-N5-SC0
O60
--
( KN610094043AA-05-1 )

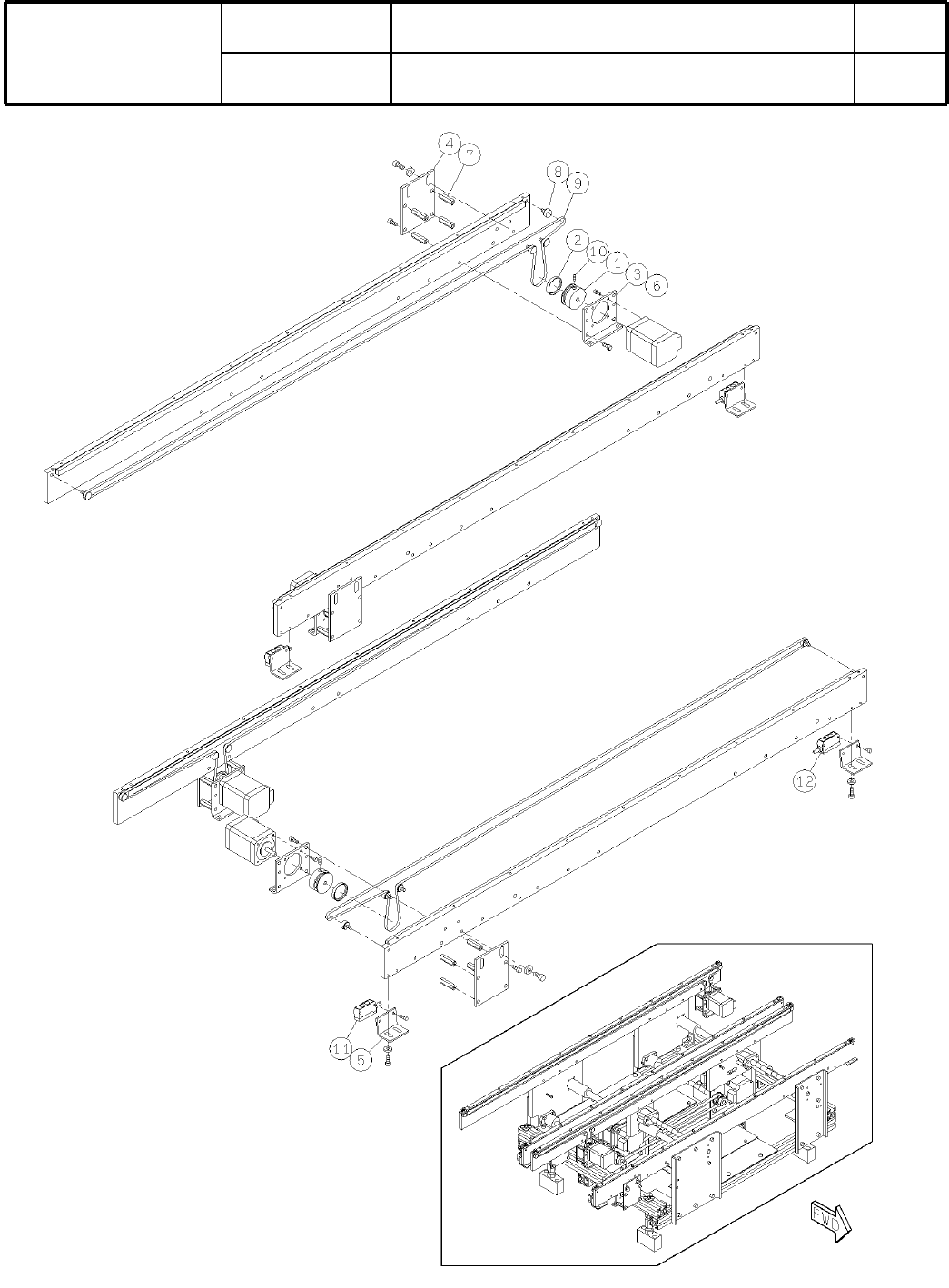

22-B
バイパスコンベア:DSP
Bypass Conveyor:DSP
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610094043AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
O61
( KN610094043AA-05-2 )
Ref
No.
Remarks
R
1
Q'ty
22-B
バイパスコンベア:DSP
Bypass Conveyor:DSP
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610094043AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PULLEY
4
1 N210116788AA
RING
4
2 N210088855AA
BRACKET
4
3 N210121446AB
PLATE
4
4 N210121447AA
BRACKET
4
5 N210121448AA
MOTOR
4
6 N510049342AA
S
PK546PMA-C1
SPACER
16
7 N510017064AA ASF-425E
CAM-FOLLOWER
16
8 N510043608AA U-AS4-79
BELT
4
9 N510051252AA XVT-952 4.5X2086E
SCREW
6
10 XXE4D8FT
Hexagon socket set screw Cup point M4X8-45H SOB
SENSOR(E3S-LS3N:900mm)
2
11 N610102197AA
SENSOR(E3S-LS3N:1450mm)
2
12 N610112284AA
