SIPLACE Manuale software SR.503.xx 2 Presentazione e concetti fondamentali Edizione 12/2001 IT 2.1 Abbreviazioni usate 15 2 Present azione e concetti fondament ali Questo capitolo descrive le abbreviazioni usat e, gli el…
1 Introduzione SIPLACE Manuale software SR.503.xx
1.4 Tavola sinottica degli stadi di edizione Edizione 12/2001 IT
14
SIPLACE Manuale software SR.503.xx 2 Presentazione e concetti fondamentali
Edizione 12/2001 IT 2.1 Abbreviazioni usate
15
2 Presentazione e concetti
fondamentali
Questo capitolo descrive le abbreviazioni usate, gli elementi di visualizzazione di una macchina
SIPLACE nonché i componenti sistematici di una linea SIPLACE. 2
2.1 Abbreviazioni usate
2
2
Abbreviazione Significato
ZP zona di processo
CO componente
CS circuito stampato
CL calcolatore di linea
CM controllore di macchina
SAVM scambiatore automatico vassoi a matrice
programma/software CS programma/software calcolatore stazione
GCE gruppo di continuità elettrica
TSS Technical Solution System
Tab. 2.1 - 1 Abbreviazioni usate
2 Presentazione e concetti fondamentali SIPLACE Manuale software SR.503.xx
2.2 Visione d’insieme Edizione 12/2001 IT
16
2.2 Visione d’insieme
2.2.1 Schema riassuntivo macchina per il montaggio automatico
2

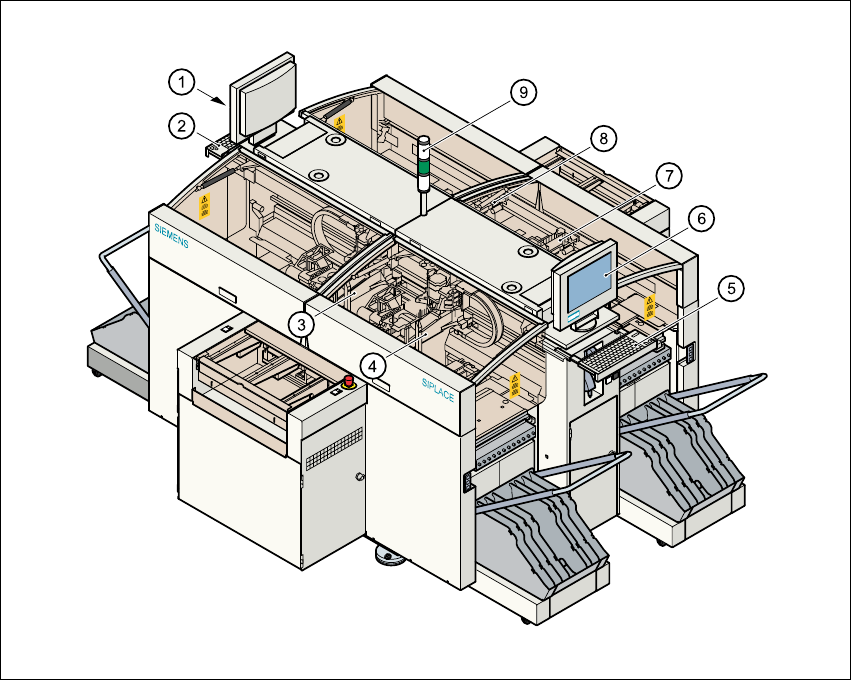

Fig. 2.2 - 1 Schema riassuntivo macchina per montaggio automatico (esempio HS-50)
Legenda sulla fig. 2.2 - 1
(1) monitor (lato sinistro)
(2) tastiera (lato sinistro)
(3) portale 4
(4) portale 1
(5) tastiera (lato destro)
(6) monitor (lato destro)
(7) portale 2
(8) portale 3
