SIPLACE Manuale software SR.503.xx 2 Presentazione e concetti fondamentali Edizione 12/2001 IT 2.2 Visione d’insieme 17 2 Fig. 2.2 - 2 Schema riassuntivo macchina per montaggio automatico (esempio S25-HM) Legenda sulla f…
2 Presentazione e concetti fondamentali SIPLACE Manuale software SR.503.xx
2.2 Visione d’insieme Edizione 12/2001 IT
16
2.2 Visione d’insieme
2.2.1 Schema riassuntivo macchina per il montaggio automatico
2
Fig. 2.2 - 1 Schema riassuntivo macchina per montaggio automatico (esempio HS-50)
Legenda sulla fig. 2.2 - 1
(1) monitor (lato sinistro)
(2) tastiera (lato sinistro)
(3) portale 4
(4) portale 1
(5) tastiera (lato destro)
(6) monitor (lato destro)
(7) portale 2
(8) portale 3
SIPLACE Manuale software SR.503.xx 2 Presentazione e concetti fondamentali
Edizione 12/2001 IT 2.2 Visione d’insieme
17
2

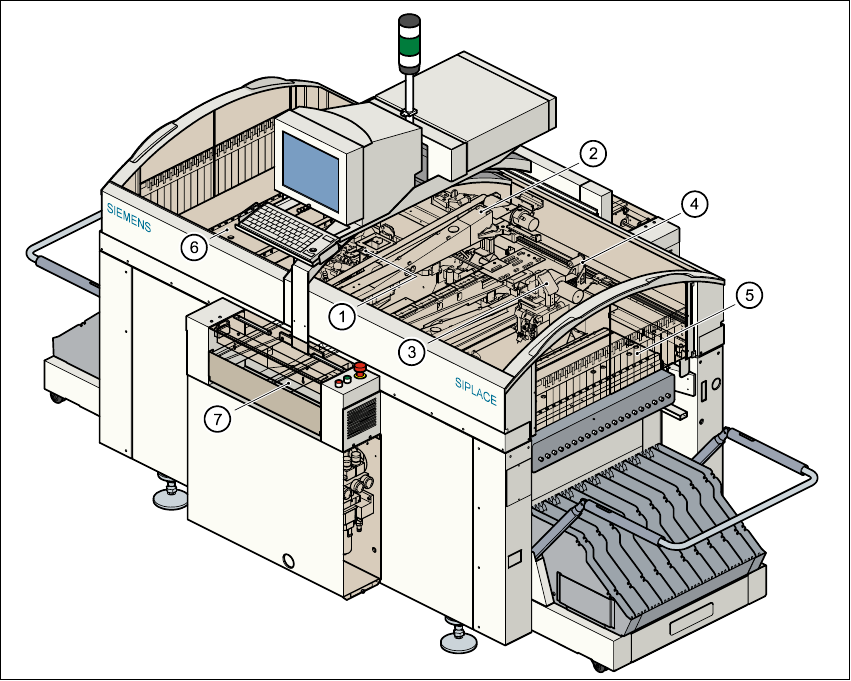

Fig. 2.2 - 2 Schema riassuntivo macchina per montaggio automatico (esempio S25-HM)
Legenda sulla fig. 2.2 - 2
(1) testa Collect&Place da 6/12 segmenti con modulo visione CO (portale 1)
(2) portale 1 con modulo visione CS
(3) testa Collect&Place da 6/12 segmenti con modulo visione CO (portale 2)
(4) portale 2 con modulo visione CS
(5) alimentazione stazionaria CO (posto 1)
(6) alimentazione stazionaria CO (posto 3)
(7) trasporto circuiti stampati (opzione doppio trasporto)
2 Presentazione e concetti fondamentali SIPLACE Manuale software SR.503.xx
2.2 Visione d’insieme Edizione 12/2001 IT
18
2
Una stazione può essere - a seconda dei casi - sia un elemento di una linea sia l’unico elemento
di una linea. 2
Ogni stazione è provvista di un "calcolatore stazione". Il calcolatore stazione si trova sul lato
dell’area entrata dietro una porta sulla macchina base. Qui è disposto anche il gruppo di continuità
elettrica (GCE). Il GCE è comunque optional.
2
Su entrambi i lati della stazione (solo HS-50) sono montati un touch screen ed una tastiera con
trackball integrato (v. Figg. 2.2 - 1 e 2.2 - 2).
NOTA
Il comando dell’interfaccia del software calcolatore stazione può avvenire o mediante la tastiera e
il trackball o mediante il Touch Screen. 2
