3 Interfaccia utente grafica SIPLACE Manuale software SR.503.xx 3.1 Elementi di inseriment o e di comando Edizione 12/2001 IT 20 3 Interfaccia utente grafica Questo capitolo descrive il maneggio degli e lementi di comand…
SIPLACE Manuale software SR.503.xx 2 Presentazione e concetti fondamentali
Edizione 12/2001 IT 2.2 Visione d’insieme
19
2.2.2 Visione d’insieme sui componenti di una linea SIPLACE
2

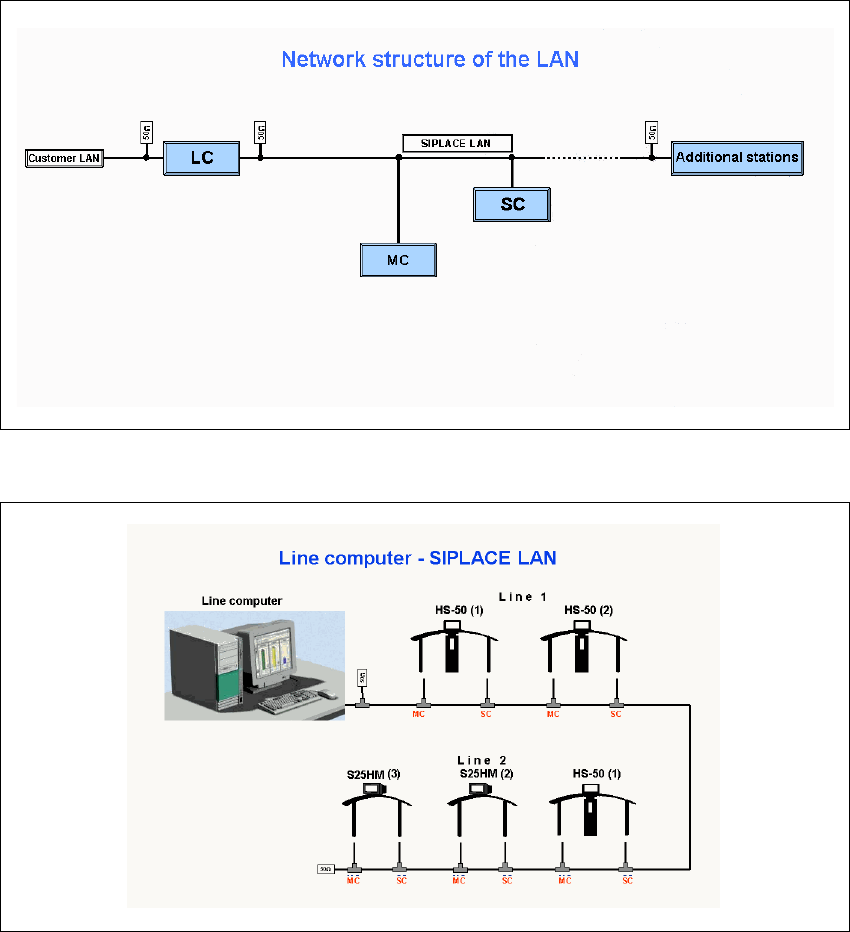

Fig. 2.2 - 3 Schema riassiuntivo della struttura sulla rete LAN
2
Fig. 2.2 - 4 Rete: principio di una linea SIPLACE (esempio)
Le singole stazioni ricevono i dati di montaggio dal calcolatore di linea. I dati di montaggio vengono
infatti inviati alle singole stazioni dal Controllo lavori del calcolatore di linea. 2
3 Interfaccia utente grafica SIPLACE Manuale software SR.503.xx
3.1 Elementi di inserimento e di comando Edizione 12/2001 IT
20
3 Interfaccia utente grafica
Questo capitolo descrive il maneggio degli elementi di comando quali tastiera, trackball, pulsanti
del mouse e touch screen e le funzioni dei singoli elementi dell’interfaccia utente grafica. 3
Sopraordinariamente valgono le norme di sicurezza del manuale operatore delle macchine
SIPLACE HS-50 e S-25 HM. 3
3
3.1 Elementi di inserimento e di comando
Tastiera 3
La tastiera con il trackball integrato ed i pulsanti del mouse serve come mezzo standard di inse-
rimento dell’interfaccia utente grafica del software calcolatore stazione. 3
Trackball e pulsanti del mouse 3
Con il trackball si può spostare il puntatore del mouse sull’interfaccia utente da un oggetto all’altro.
Servendosi del pulsante sinistro del mouse si seleziona l’oggetto richiesto ossia si esegue la fun-
zione relativa. 3
Touch Screen 3
Lo schermo tattile (Touch Screen) può venire ugualmente impiegato nel comando dell’interfaccia.
A scelta dunque si possono eseguire le azioni su descritte anche direttamente puntando con il dito
sullo schermo sull’oggetto richiesto o sulla funzione relativa. 3
NOTA
L’esecuzione di azioni attivando il pulsante sinistro del mouse o puntando con il dito sullo schermo
vengono definite in questo manuale sempre con il verbo "cliccare“ o con "fare clic“. 3
3
SIPLACE Manuale software SR.503.xx 3 Interfaccia utente grafica
Edizione 12/2001 IT 3.2 Elementi dell’interfaccia
21
3.2 Elementi dell’interfaccia
3
Fig. 3.2 - 1 Elementi dell’interfaccia utente (esempio Vista base HS-50)
3
Legenda sulla fig. 3.2 - 1
(1) barra del titolo
(2) barra del menu
(3) spazio di lavoro / zona visualizzazione
(4) elementi di comando
(5) casella dello stato
(6) barra dei simboli
(7) barra informazioni
1
6
7
5
2 3 4
