SIPLACE Manuale software SR.503.xx 3 Interfaccia utente grafica Edizione 12/2001 IT 3.2 Elementi dell’interfaccia 25 3 Continua elab. 3 Il simbolo app are dopo "Arrest a elab." o dop o una fermat a della macchi…
3 Interfaccia utente grafica SIPLACE Manuale software SR.503.xx
3.2 Elementi dell’interfaccia Edizione 12/2001 IT
24
3.2.1 Simboli sullo spazio di lavoro/zona visualizzazione
Sulla vista base vengono segnalati determinati stati operativi (elabora, errori etc.) mediante sim-
boli diversi o mediante evidenziamento a colori della grafica corrispondente sullo spazio di la-
voro. 3

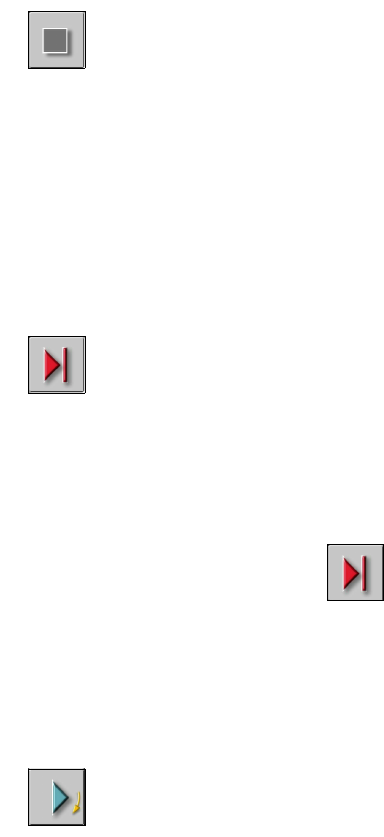

Significato dei simboli dei singoli stati operativi 3
Inizializzazione della macchina e corsa di riferimento 3
Quando compare questo simbolo, la maggior parte delle funzioni della macchina non sono attiva-
bili.
Si sta infatti caricando il software. In seguito verranno visualizzati sulla casella dello stato "Attendi
corsa di riferimento" a riguardo dello stato e l’azione "Aziona tasto di start". 3
Æ Attivate ora il tasto di start. Verrà eseguita la corsa di riferimento.
Una volta terminata, la macchina sarà pronta al montaggio e verrà visualizzato il seguente sim-
bolo.
3
Arresta elab. 3
Cliccando su questo simbolo verrà arrestato il procedimento di montaggio corrente.
Si terminerà di montare i circuiti stampati che si trovano sui convogliatori di processo e li si
inoltrerà al convogliatore intermedio ossia al convogliatore di uscita della traccia corrispondente.
Non si trasportano circuiti stampati da una macchina precedente a questa macchina. 3
3
Æ Fate clic sul simbolo .
Il simbolo si converte sul simbolo a seguito rappresentato, il quale resterà poi visualizzato fin-
ché non si saranno finiti di montare i CS correnti e non li si saranno inoltrati al convogliatore
intermedio o al convogliatore di uscita, vale a dire finché non si saranno svuotati i convogliatori
di processo.
3
dopo "Arresta elab." mentre si svuotano i convogliatori di processo 3
(Il triangolo nel simbolo viene circondato di continuo da una piccola freccia gialla.)
Dopo che si sono svuotate le zone di processo, verrà visualizzato il seguente simbolo. 3
SIPLACE Manuale software SR.503.xx 3 Interfaccia utente grafica
Edizione 12/2001 IT 3.2 Elementi dell’interfaccia
25
3
Continua elab. 3
Il simbolo appare dopo "Arresta elab." o dopo una fermata della macchina.
(I triangoli nel simbolo si muovono continuamente da sinistra a destra.)
Dopo aver rimosso l’errore, si può continuare il ciclo di elaborazione interrotto. 3
3
Æ Fate clic sul simbolo .
Si continuerà il ciclo di elaborazione.
3
CS in elaborazione 3
Il circuito stampato è stato rilevato dal sistema ed è ora in elaborazione. Il simbolo del CS apparirà
nel colore verdeblù. 3
Arrestata elaborazione del circuito stampato 3
3
Se l’elaborazione è stata interrotta con "Arresta elab."
o a causa di una fermata della mac-
china dopo un errore oppure attivando il tasto di stop, il simbolo del CS apparirà nel colore verde-
blù e a forma di un interruttore, in rilievo.
3
Si può continuare l’elaborazione facendo clic sul simblo . 3
NOTA
A seguito verrà descritta la prassi per annullare l’elaborazione. 3
3 Interfaccia utente grafica SIPLACE Manuale software SR.503.xx
3.2 Elementi dell’interfaccia Edizione 12/2001 IT
26
Annulla elab. (S-25 HM) 3
3
Æ Fate clic sul simbolo CS corrispondente .
Se il circuito stampato si trova sul convogliatore di processo, si aprirà il seguente box di dia-
logo.
3
Fig. 3.2 - 3 Dialogo "Catena convogliatore 1: circuito stampato sul convogliatore di processo1" (esempio S-25 HM)
3
Æ Attivate la casella di controllo "Interrompi CS".
Æ Fate clic sul pulsante di comando Accetta.
L’elaborazione del circuito stampato verrà annullata.
Il circuito stampato non finito di montare verrà inoltrato al convogliatore di uscita e l’operatore
verrà esortato a prelevarlo manualmente.
