3 Interfaccia utente grafica SIPLACE Manuale software SR.503.xx 3.2 Elementi dell’interfaccia Edizione 12/2001 IT 26 Annulla elab. (S-25 HM) 3 3 Æ Fate clic sul simbolo CS corr ispondente . Se il circuito stampato si tro…
SIPLACE Manuale software SR.503.xx 3 Interfaccia utente grafica
Edizione 12/2001 IT 3.2 Elementi dell’interfaccia
25
3
Continua elab. 3
Il simbolo appare dopo "Arresta elab." o dopo una fermata della macchina.
(I triangoli nel simbolo si muovono continuamente da sinistra a destra.)
Dopo aver rimosso l’errore, si può continuare il ciclo di elaborazione interrotto. 3
3
Æ Fate clic sul simbolo .
Si continuerà il ciclo di elaborazione.
3
CS in elaborazione 3
Il circuito stampato è stato rilevato dal sistema ed è ora in elaborazione. Il simbolo del CS apparirà
nel colore verdeblù. 3
Arrestata elaborazione del circuito stampato 3
3
Se l’elaborazione è stata interrotta con "Arresta elab."
o a causa di una fermata della mac-
china dopo un errore oppure attivando il tasto di stop, il simbolo del CS apparirà nel colore verde-
blù e a forma di un interruttore, in rilievo.
3
Si può continuare l’elaborazione facendo clic sul simblo . 3
NOTA
A seguito verrà descritta la prassi per annullare l’elaborazione. 3
3 Interfaccia utente grafica SIPLACE Manuale software SR.503.xx
3.2 Elementi dell’interfaccia Edizione 12/2001 IT
26
Annulla elab. (S-25 HM) 3
3
Æ Fate clic sul simbolo CS corrispondente .
Se il circuito stampato si trova sul convogliatore di processo, si aprirà il seguente box di dia-
logo.
3

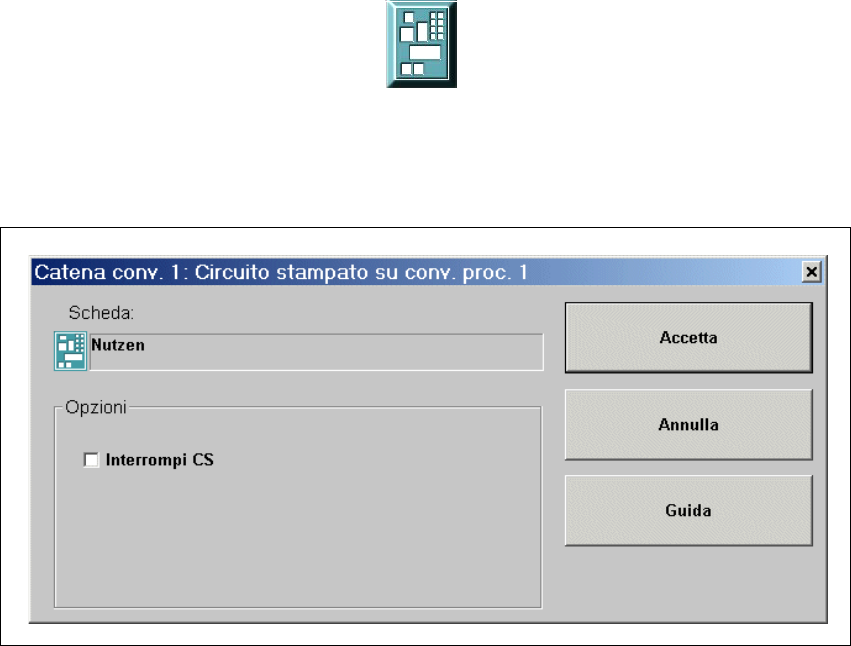

Fig. 3.2 - 3 Dialogo "Catena convogliatore 1: circuito stampato sul convogliatore di processo1" (esempio S-25 HM)
3
Æ Attivate la casella di controllo "Interrompi CS".
Æ Fate clic sul pulsante di comando Accetta.
L’elaborazione del circuito stampato verrà annullata.
Il circuito stampato non finito di montare verrà inoltrato al convogliatore di uscita e l’operatore
verrà esortato a prelevarlo manualmente.
SIPLACE Manuale software SR.503.xx 3 Interfaccia utente grafica
Edizione 12/2001 IT 3.2 Elementi dell’interfaccia
27
Se il circuito stampato si trova sul convogliatore di entrata, si aprirà il seguente box di dialogo.3
3

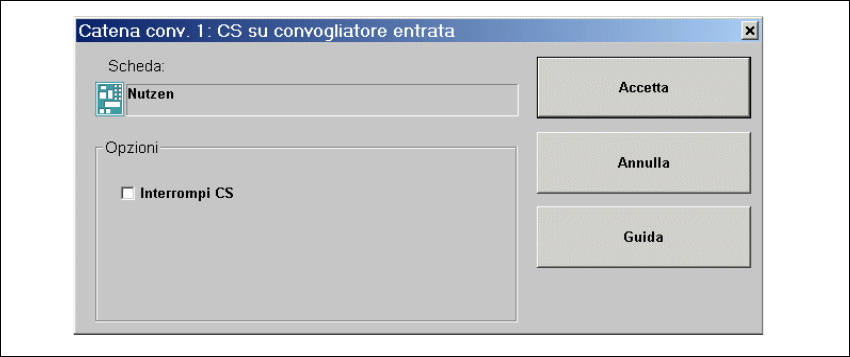

Fig. 3.2 - 4 Dialogo "Catena convogliatore 1: circuito stampato sul convogliatore di entrata" (esempio S-25 HM)
3
Æ Attivate la casella di controllo "Interrompi CS".
Æ Fate clic sul pulsante di comando Accetta.
L’elaborazione del circuito stampato verrà annullata.
Il circuito stampato non elaborato su questa macchina viene trasportato al convogliatore di
uscita, e l’operatore sarà esortato a prelevarlo manualmente.
