Arresta elab. (HS-50) 3
3
Æ Fate clic sul simbolo CS corrispondente .
Se il circuito stampato si trova sul convogliatore di processo 2, si aprirà il seguente box di
dialogo.
3

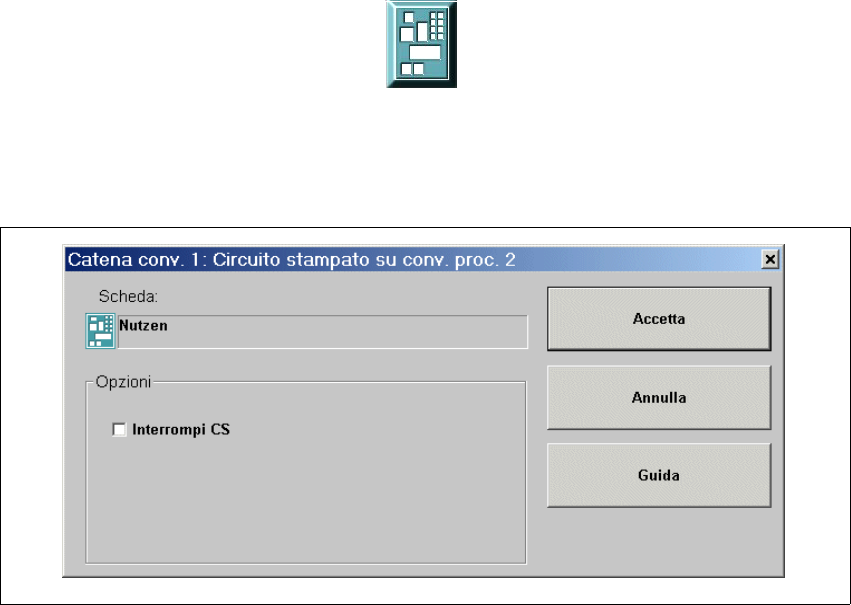

Fig. 3.2 - 5 Dialogo "Catena convogliatore: circuito stampato sul convogliatore di processo 2" (esempio HS-50)
3
Æ Attivate la casella di controllo "Interrompi CS".
Æ Fate clic sul pulsante di comando Accetta.
L’elaborazione del circuito stampato verrà annullata.
Il circuito stampato non finito di montare verrà inoltrato al convogliatore di uscita e l’operatore
verrà esortato a prelevarlo a mano.
Se il circuito stampato si trova sul convogliatore di processo 1, si apre il seguente box di dia-
logo.
SIPLACE Manuale software SR.503.xx 3 Interfaccia utente grafica
Edizione 12/2001 IT 3.2 Elementi dell’interfaccia
29
3
Fig. 3.2 - 6 Dialogo "Catena convogliatore 1: circuito stampato sul convogliatore di processo 1" (esempio HS-50)
Æ Attivate la casella di controllo "Interrompi CS", qualora il circuito stampato vada inoltrato al con-
vogliatore di uscita senza ulteriore elaborazione.
Æ Attivate la casella di controllo "Non montare il CS su ZP2", qualora il circuito stampato vada
elaborato sul convogliatore di processo 1 ed inoltrato al convogliatore di uscita senza ulteriore
elaborazione sul convogliatore di processo 2.
Æ Fate clic sul pulsante di comando Accetta.
Se il circuito stampato si trova sul convogliatore di entrata, si aprirà il seguente box di dia-
logo. 3
3
Fig. 3.2 - 7 Dialogo "Catena convogliatore 1: circuito stampato sul convogliatore di processo 1"
Æ Attivate la casella di controllo "Interrompi CS", qualora il circuito stampato vada inoltrato al con-
vogliatore di uscita senza venire elaborato.
3 Interfaccia utente grafica SIPLACE Manuale software SR.503.xx
3.2 Elementi dell’interfaccia Edizione 12/2001 IT
30
Æ Attivate la casella di controllo "Non montare il CS su ZP2", qualora il circuito stampato vada
elaborato solo sul convogliatore di processo 1 ed inoltrato in seguito al convogliatore di uscita
senza ulteriore elaborazione sul convogliatore di processo 2.
Æ Attivate la casella di controllo "Non montare il CS su ZP1", qualora il circuito stampato vada
trasportato senza elaborazione attraverso il convogliatore di processo 1 ed elaborato in se-
guito sul convogliatore di processo 2.
Æ Fate clic sul pulsante di comando Accetta.
Annullata elaborazione del circuito stampato 3
Se l’elaborazione di un circuito stampato è stata annullata cliccando il simbolo corrispondente del
CS (vedi esempio precedente), esso verrà visualizzato in colore rosso.
Il simbolo verrà parimenti visualizzato in rosso, se il circuito stampato è stato inserito ma-
nualmente sul convogliatore di processo 1 o 2. Il sistema non riconosce infatti in questo caso il
circuito stampato che viene di conseguenza inoltrato al convogliatore di uscita. 3
