3 Interfaccia utente grafica SIPLACE Manuale software SR.503.xx 3.2 Elementi dell’interfaccia Edizione 12/2001 IT 32 3 (verde) lancia la Guida contes tuale sulla vi sta corrente 3 3 ( rosso) lancia i l Sistema Guida che …
SIPLACE Manuale software SR.503.xx 3 Interfaccia utente grafica
Edizione 12/2001 IT 3.2 Elementi dell’interfaccia
31
Significato degli ulteriori simboli o evidenziazioni 3
Se per caso si verifica un errore di traccia, di macchina o di trasporto, l’elemento grafico corri-
spondente verrà raffigurato con evidenziazioni in rosso (vedi esempi a seguito). 3
Esempio: la zona di processo sulla quale si verifica un errore verrà rappresentata
con un bordo in rosso.
L’elaborazione del circuito stampato che si trova su questa zona di processo potrà
venire annullata facendo clic sul simbolo del CS.
Se si verifica un errore di trasporto, il trasporto in questione verrà rappresentato con
un’evidenziazione a barre rosse a destra e a sinistra.
Se si verifica un errore di traccia (ad es. componenti mancanti), le singoli parti dell’
elemento grafico che rappresenta l’occupazione del posto corrispondente verranno
visualizzate con evidenziazioni in rosso. Inoltre, l’elemento stesso apparirà tridimen-
sionalmente.
Facendovi clic, si potranno rimettere in fuzione tutte le tracce del posto in questione
servendosi delle funzioni relatvie. 3
3
errore di macchina (emergenza) 3
3
3
componenti mancanti su di un posto 3
3
3
3
3
posto pieno 3
3
3
trasporto impostato su "attraversamento diretto" 3
NOTA
Ciò significa che nelle opzioni macchina è disattivata la funzione "Elabora CS".
I CS verranno inoltrati attraverso tutto il trasporto senza elaborarli. 3
3 Interfaccia utente grafica SIPLACE Manuale software SR.503.xx
3.2 Elementi dell’interfaccia Edizione 12/2001 IT
32
3

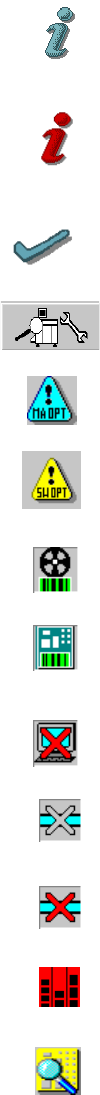

(verde) lancia la Guida contestuale sulla vista corrente
3
3
(rosso) lancia il Sistema Guida che indica le propabili cause dell’errore corrente e le misure
di rimedio 3
3
dopo esser riusciti a rimediare all’errore, si cancellerà l’errore corrente 3
3
avvia TSS 3
3
sono state modificate le opzioni macchina 3
3
sono state modificate le opzioni software 3
3
ricaricamento dei componenti supportato dal codice a barre 3
3
il codice a barre CS è attivato 3
3
il collegamento con il calcolatore di linea è interrotto. Non si possono ricevere dati 3
3
lo spegnimento automatico dell’aria compressa è attivato 3
3
lo spegnimento automatico dell’aria compressa è disattivato 3
3
visualizzazione dello stato del Controllo carico (opzione). 3
3
visualizzazione dello stato della Traceability (opzione).
La descrizione dettagliata dei singoli stati si trova nel "Manuale Traceability" 3
3
SIPLACE Manuale software SR.503.xx 3 Interfaccia utente grafica
Edizione 12/2001 IT 3.2 Elementi dell’interfaccia
33
3.2.2 Barra dei simboli sulla vista base
3
Fig. 3.2 - 8 Barra dei simboli sulla vista base
3
Legenda sulla fig. 3.2 - 8
(1) vista base
(2) allestimento, funzioni di montaggio
(3) errore, funzioni di montaggio
(4) caricatore, funzioni di montaggio
(5) portale da 1 a 4, funzioni singole
(6) trasporto 1 e 2, funzioni singole
(7) insegna fiducial, funzioni di visione
(8) testa componente, funzioni di visione
(9) avvia programma di test SITEST
(10) interfaccia GEM
3
NOTE sui punti (6) e (10)
Si possono richiamare le funzioni singole del trasporto 2 solo se è configurato il doppio trasporto.3
Æ Fate clic sul simbolo richiesto sulla barra dei simboli.
La schermata si commuterà sulla vista corrispondente.
Il simbolo della vista al momento attuale sarà poi inattivo.
3
1 8 9 10765432
