SIPLACE Manuale software SR.503.xx 3 Interfaccia utente grafica
Edizione 12/2001 IT 3.3 Interfaccia utente - viste e menu
39
NOTA
Le due seguenti opzioni fanno parte del gruppo funzioni di visione.
Con queste funzioni si possono insegnare e testare le fiducial nonché misurare i componenti e
modificare i dati delle forme involucri.
Al livello utente "Operatore" non sono richiamabili le funzioni di visione. 3
Insegna fiduc. F9 3
Con questa opzione si richiamano le funzioni per l’elaborazione di fiducial per il riconoscimento
della posizione dei circuiti stampati.
L’ulteriore prassi è spiegata nel manuale operatore "Funzioni di visione". 3
Testa componente F10 3
Con questa opzione si richiamano le funzioni per elaborare le forme involucri per il centraggio dei
componenti.
L’ulteriore prassi è spiegata nel manuale operatore "Funzioni di visione". 3
3
Avvia SITEST F11 3
Con questa opzione si lancia il programma di test SITEST per preparare e calibrare la macchina
di montaggio automatico.
L’interfaccia utente e l’esecuzione delle funzioni sono descritte nel Manuale software del pro-
gramma di test SITEST. 3
NOTA
A livelIo utente "Operatore" non si può lanciare il programma di test SITEST. 3
GEM F12 3
Con questa opzione si richiamano le funzioni dell’interfaccia GEM. V. a proposito v. “Option „GEM
Schnittstelle“” pagina 97. 3
NOTA
Le funzioni dell’interfaccia GEM sono richiamabili solo in caso essa sia configurata.
A livello utente "Operatore" è a disposizione la funzione "Avvia e ricevi messaggio". Inoltre, a li-
vello utente "Operatore" " i pulsanti di comando sono inattivi nella funzione "Visualizzazione stato
GEM". 3
3 Interfaccia utente grafica SIPLACE Manuale software SR.503.xx
3.3 Interfaccia utente - viste e menu Edizione 12/2001 IT
40
Scamb.Vas.Matrix (solo in caso della S-25 HM) 3
Per convertire sulla vista dello Scamb.Vas. Matrix si deve cliccare il pulsante 3
(posto 1 o posto 3), oppure dovete scegliere sul menu "Vista" la funzione "Caricatori" ed attivare
lì il pulsante per lo SAVM. 3
Si aprirà la seguente finestra: 3
3

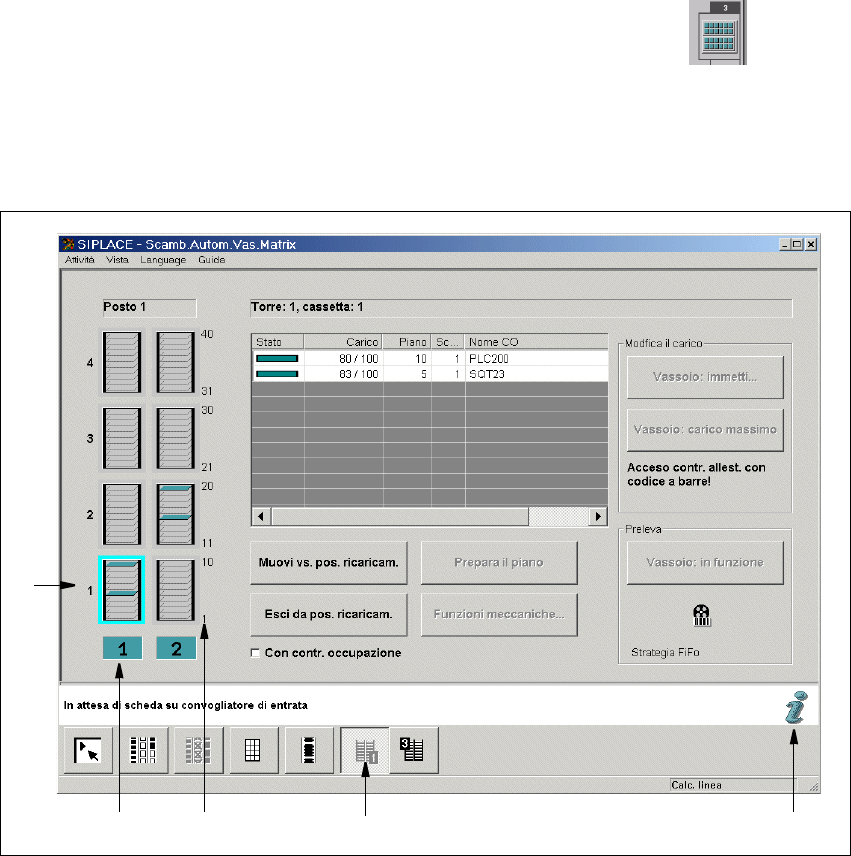

Fig. 3.3 - 3 Vista "Scambiatore Vassoi a Matrice Siplace" (S-25 HM)
Legenda sulla fig. 3.3 - 3
(1) n. della cassetta
(2) n. della torre
(3) n. del piano
(4) sceglie la vista "SAVM"
(5) sistema Guida sull’argomento "SAVM"
3
La descrizione dettagliata dell’ SAVM è deducibile dal manuale operatore della stazione. Per la
descrizione dei parametri vedasi la Guida online. 3
1
32
5
4
SIPLACE Manuale software SR.503.xx 3 Interfaccia utente grafica
Edizione 12/2001 IT 3.3 Interfaccia utente - viste e menu
41
3.3.2.3 Menu "Opzioni"
Il menu "Opzioni" è disponibile solo sulla vista base. Su questo menu sono comprese tutte le fun-
zioni complementari. 3
Æ Fate clic sulla voce di menu richiesta ed eseguite le impostazioni, la selezione etc. del caso
sulle finestre relative oppure sugli appositi box di dialogo.
Opzioni macchina ... (HS-50) 3
A seconda del livello utente si ha qui la possibilità di informarsi sulla configurazione della stazione
("Operatore") oppure di attivare ossia disattivare le opzioni macchina ("Preparatore", "Tecnico
d’assistenza"). 3
Æ Fate clic su Opzioni macchina ... (oppure cliccare il pulsante di comando relativo sullo spazio
di lavoro della vista base). Si aprirà la seguente finestra di dialogo.
3

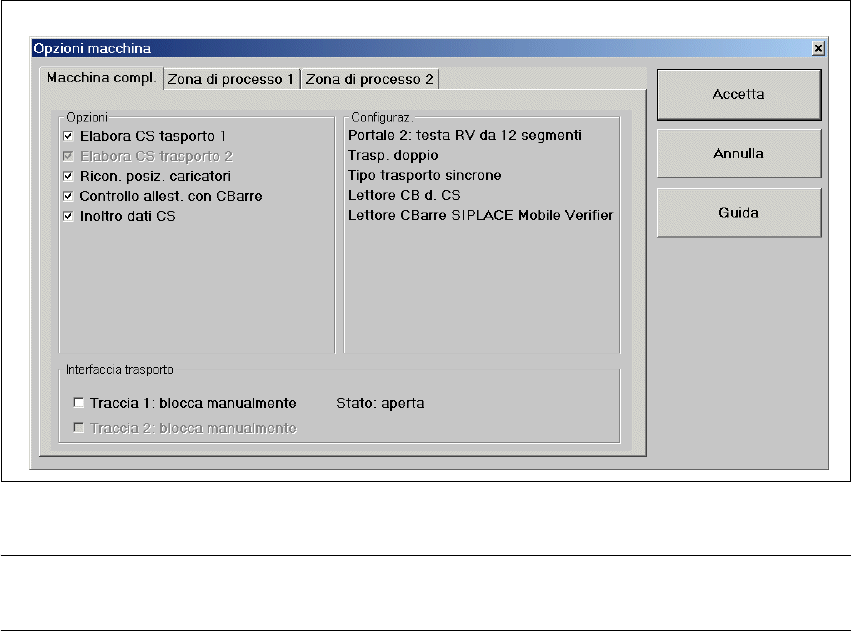

Fig. 3.3 - 4 Dialogo "Opzioni macchina - macchina intera" (esempio HS-50)
NOTA
Verranno visualizzate solo le opzioni macchina configurate sulla stazione corrente. 3
