3 Interfaccia utente grafica SIPLACE Manuale software SR.503.xx 3.3 Interfaccia utente - viste e menu Edizione 12/2001 IT 46 Tipo contr. ... 3 Il tipo di co ntrollo determ ina come fo rnire alla stazione i dati di montag…
SIPLACE Manuale software SR.503.xx 3 Interfaccia utente grafica
Edizione 12/2001 IT 3.3 Interfaccia utente - viste e menu
45
Esempio della prima assegnazione di una parola chiave 3
3

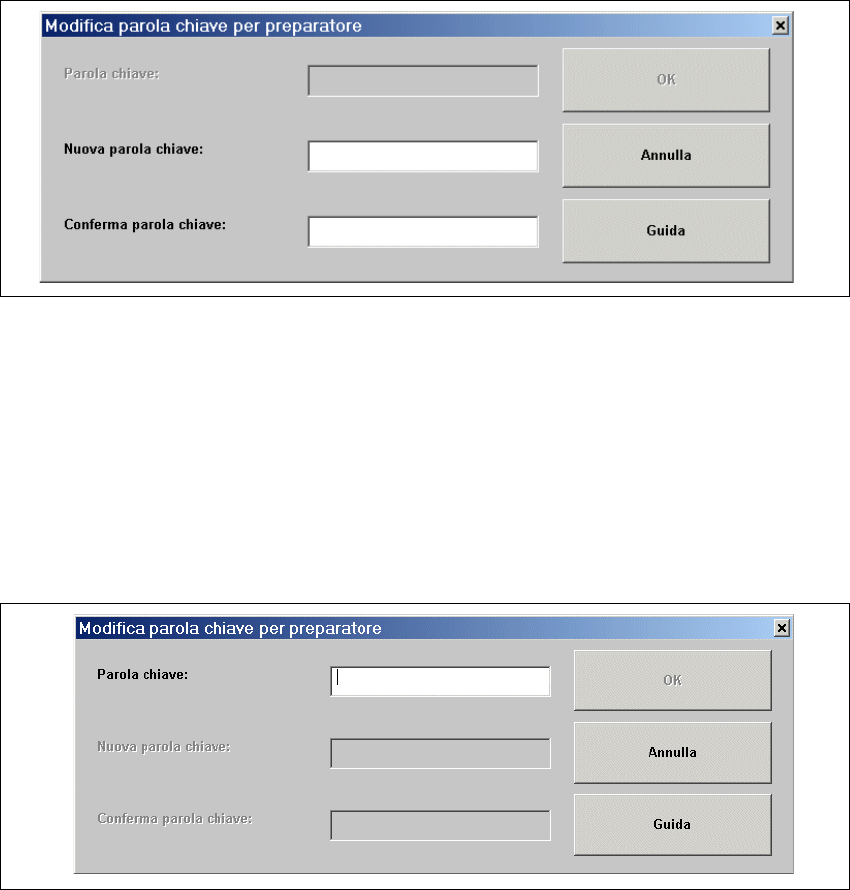

Fig. 3.3 - 8 Dialogo "Modifica parola chiave preparatore - prima assegnazione"
Æ Fate clic sulla casella di testo "Nuova parola chiave" e digitate la parola chiave richiesta.
Æ Fate clic sulla casella di testo "Conferma parola chiave" e digitate nuovamente la parola
chiave.
Æ Fate clic sul pulsante di comando OK per confermare la parola chiave.
Esempio di modifica di una parola chiave già in uso 3
3
Fig. 3.3 - 9 Dialogo "Modifica parola chiave per preparatore - Modifica della parola chiave già in uso"
Æ Fate clic sulla casella di testo "Parola chiave" e digitate la parola chiave in uso.
Verranno attivate entrambe le altre caselle di testo.
Æ Fate clic sulla casella di testo "Nuova parola chiave" e digitate la parola chiave da adottare.
Æ Fate clic sulla casella di testo "Conferma parola chiave" e digitate nuovamente la parola chiave
da adottare.
Æ Fate clic sul pulsante di comando OK per confermare la parola chiave.
Æ Chiudete il box di selezione "Livello utente" con OK.
3 Interfaccia utente grafica SIPLACE Manuale software SR.503.xx
3.3 Interfaccia utente - viste e menu Edizione 12/2001 IT
46
Tipo contr. ... 3
Il tipo di controllo determina come fornire alla stazione i dati di montaggio occorrenti. 3
Æ Fate clic sull’opzione Tipo contr. ....
Si aprirà il box di selezione "Tipo contr.".
3
Fig. 3.3 - 10 Dialogo "Tipo di controllo"
SIPLACE Manuale software SR.503.xx 3 Interfaccia utente grafica
Edizione 12/2001 IT 3.3 Interfaccia utente - viste e menu
47
Tipi di controllo: 3
Stand Alone (a scopi di test e di manutenzione)
In questo tipo di controllo si può caricare a scopi di test e di manutenzione una scheda (pro-
gramma di montaggio) dal calcolatore stazione servendosi dell’opzione "Nuova scheda ...".
I dati occorrenti devono trovarsi sul disco rigido del calcolatore stazione. La macchina funziona
senza calcolatore sopraordinato. 3
GEM Host (non ancora disponibile nella presente versione software)
In questo tipo di controllo le schede possono venire prescritte solo dal calcolatore Host.
I dati occorrenti devono trovarsi sul disco rigido del calcolatore Host. 3
NOTA
Si deve attivare questa impostazione qualora i dati scheda vadano scaricati dal calcolatore Host
tramite l’interfaccia GEM. 3
Calcolatore di linea
Se si prescrive una scheda sulla stazione, i dati occorrenti vengono caricati dal calcolatore di li-
nea. I dati devono trovarsi sul disco rigido del calcolatore di linea. 3
Ripartenza sincrona
Se durante il funzionamento in corso viene a cadere il collegamento tra il calcolatore di linea
e la stazione, verrà attivato un dialogo con la relativa informazione. Dopo il riavvio del calcola-
tore di linea a stazione in funzionamento, riprenderà la comunicazione tra il calcolatore di linea
e la stazione. Il dialogo si chiuderà automaticamente. 3
3
SIPLACE Pro
Instaura il collegamento con il sistema di programmazione SIPLACE Pro. 3
3
Æ Attivate il pulsante d’opzione del tipo di controllo richiesto.
Æ Accettate l’impostazione praticata con OK.
