3 Interfaccia utente grafica SIPLACE Manuale software SR.503.xx
3.3 Interfaccia utente - viste e menu Edizione 12/2001 IT
52
Impostazioni GEM default ... 3
Grazie a questa opzione si possono stabilire i parametri GEM che verranno poi prescritti come
parametri standard accendendo la stazione. 3
Æ Fate clic sull’opzione Impostazioni GEM default ....
Si aprirà la finestra per l’impostazione dei parametri GEM default.
Codici a barre CS... 3
Grazie a questa opzione si aprirà un box di dialogo con l’elenco dei codici a barre per ultimi letti
dal lettore apposito.
In questo box viene inoltre visualizzato se è occorso un errore nel leggere il codice a barre, se è
presente un formato dati sbagliato e se non sono disponibili dati. 3
NOTA
Si può richiamare l’opzione "Codici a barre CS..." solo se sulla macchina è installato il lettore ap-
posito e se è stato attivato nelle opzioni macchina. 3
Æ Fate clic sull’opzione Codici a barre CS... .
Si aprirà il box di dialogo "Codici a barre CS".
3

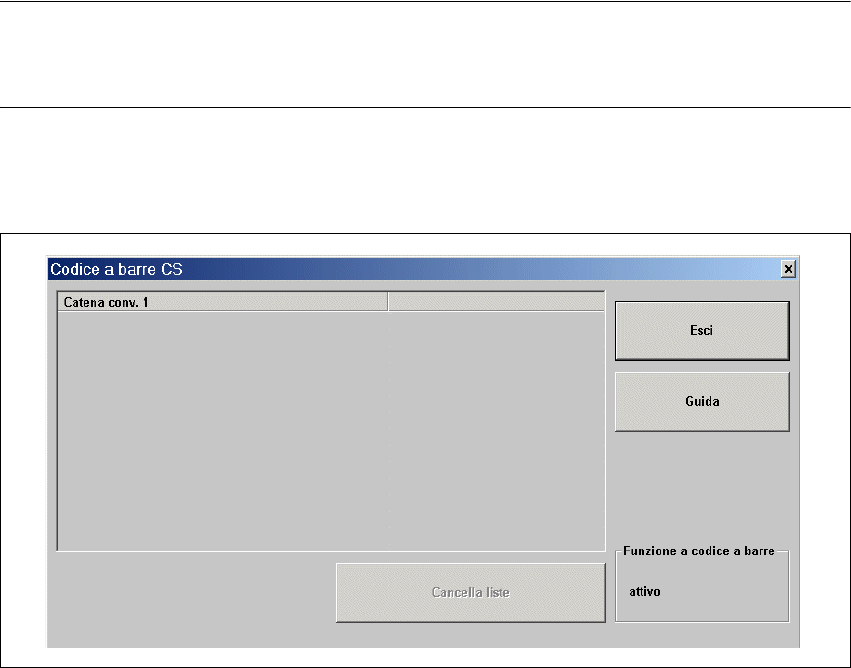

Fig. 3.3 - 14 Dialogo "Codici a barre CS"
SIPLACE Manuale software SR.503.xx 3 Interfaccia utente grafica
Edizione 12/2001 IT 3.3 Interfaccia utente - viste e menu
53
Æ Fate clic sul pulsante di comando Cancella liste se vanno eliminati tutte le immissioni sulle
liste visionate.
Æ Fate clic sul pulsante di comando Esci per chiudere il box di dialogo.
NOTA
Sotto il pulsante di comando "Cancella liste" è visualizzato lo stato del funzionamento a codice a
barre. Il funzionamento a codice a barre viene attivato o disattivato sul programma CL. 3
Configura Traceability 3
Questa funzione è attiva solo se sulla macchina è stata installata l’opzione Traceability.
Traceability è un ampliamento optional, grazie al quale durante la produzione verranno creati sulla
macchina in questione dati di rintracciabilità. 3
Nella produzione dei circuiti stampati, Traceability sta per la rintracciabilità, anche a considerevole
distanza di tempo, dei componenti impiegati nell’assemblaggio. Grazie alla Traceability è ad es.
possibile accertare anche molti anni più tardi, con quali componenti di quali partite sia stato as-
semblato un determinato circuito stampato. 3
V. a proposito anche la Abschnitt 7.6 Option „Traceability“ 3
3 Interfaccia utente grafica SIPLACE Manuale software SR.503.xx
3.3 Interfaccia utente - viste e menu Edizione 12/2001 IT
54
3.3.2.4 Menu "Impostazioni"
Il menu "Impostazioni" è disponibile solo sulla vista base. Grazie all’ opzione compresa in questo
menu, si può impostare se determinate azioni vadano nuovamente confermate prima di eseguirle
oppure se con il verificarsi di determinati eventi debba apparire un box di dialogo con gli avvisi del
caso, che necessiterà a sua volta di conferme da parte dell’utente. 3
Æ Fate clic sulla voce di menu Configura GUI ....
Si aprirà la seguente finestra.
3

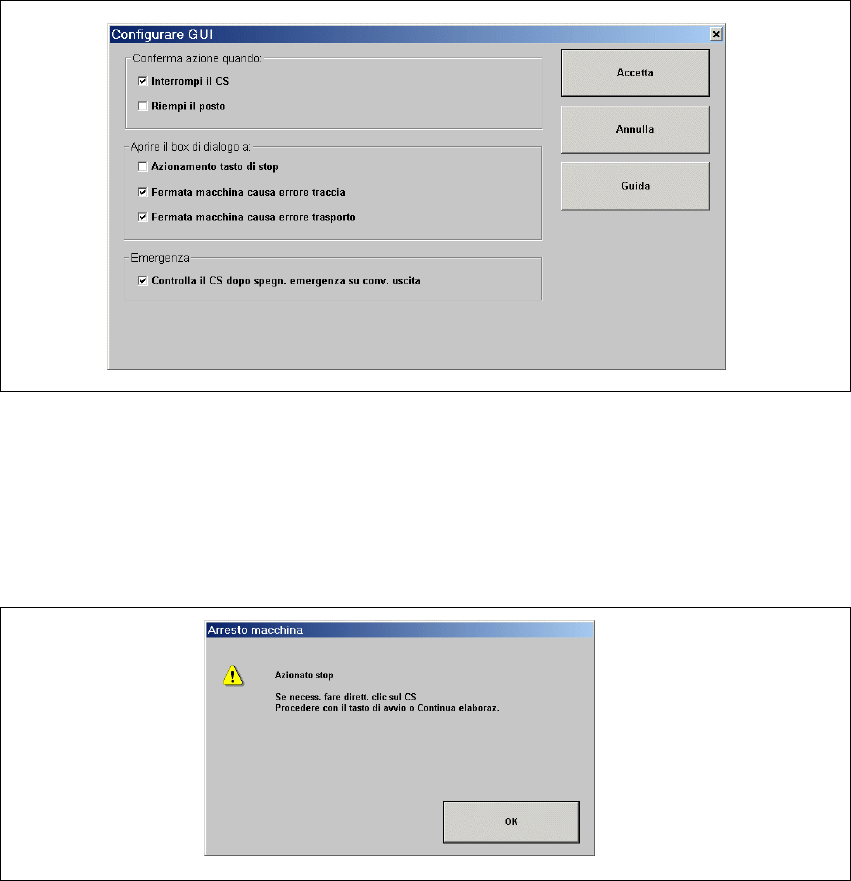

Fig. 3.3 - 15 Dialogo "Configura GUI"
Æ Attivate/disattivare le caselle di controllo delle opzioni richieste.
Æ Fate clic su Accetta per memorizzare le impostazioni.
Esempio: se si attiva il tasto di stop ed è attiva la casella di controllo "Azionamento tasto di
stop" , comparirà il seguente box di dialogo che richiede conferma. 3
3
Fig. 3.3 - 16 Casella di controllo "Azionamento tasto di stop"
Se la casella di controllo non è attiva, non verrà visionato nessun box di dialogo. 3
