SIPLACE Manuale software SR.503.xx 4 Accendere/spegnere la linea SIPLACE Edizione 12/2001 IT 4.1 Accendere la linea SIPLACE 63 NOT A Sulla casella di st ato verrà visualizzato ne l rigo "S tato" lo stato di vol…
4 Accendere/spegnere la linea SIPLACE SIPLACE Manuale software SR.503.xx
4.1 Accendere la linea SIPLACE Edizione 12/2001 IT
62
4.1.4 Accendere la stazione /Avviare l’interfaccia utente del programma CS
ATTENZIONE
Accendete la stazione solo quando sul monitor del calcolatore di linea viene visualizzato il "Desk-
top". Potrebbero infatti verificarsi problemi di comunicazione. 4
Æ Accendete la stazione sull’interruttore principale e controllate in seguito se il manometro indica
la pressione d’esercizio richiesta.
Verrà ora inizializzato il software del calcolatore stazione. A calcolatore di linea ben collegato
e a comunicazione in ordine, apparirà dopo ca 2 min. la vista base dell’interfaccia utente del
calcolatore stazione relativa alla classe "Operatore" (v. fig. 4.1 - 2).
4
Fig. 4.1 - 2 Vista base dopo aver caricato il software del calcolatore stazione (esempio HS-50)
SIPLACE Manuale software SR.503.xx 4 Accendere/spegnere la linea SIPLACE
Edizione 12/2001 IT 4.1 Accendere la linea SIPLACE
63
NOTA
Sulla casella di stato verrà visualizzato nel rigo "Stato" lo stato di volta in volta corrente della sta-
zione, mentre nel rigo "Azione:" verrà visualizzata l’azione che dovrete compiere (v. fig. 4.1 - 2).4
Æ Quando vi si richiede "Aziona tasto di start", attivate uno dei tasti relativi (bianco per HS-50 e
verde per S-25 HM).
(I tasti di start si trovano sul lato di entrata, di uscita e sui pannelli di comando a destra e a
sinistra della stazione.)
Verrà ora eseguita una corsa di riferimento con tutti gli assi. Una volta conclusa, la stazione
sarà pronta al funzionamento.
Sullo spazio di lavoro dell’interfaccia utente apparirà il simbolo .
4
4

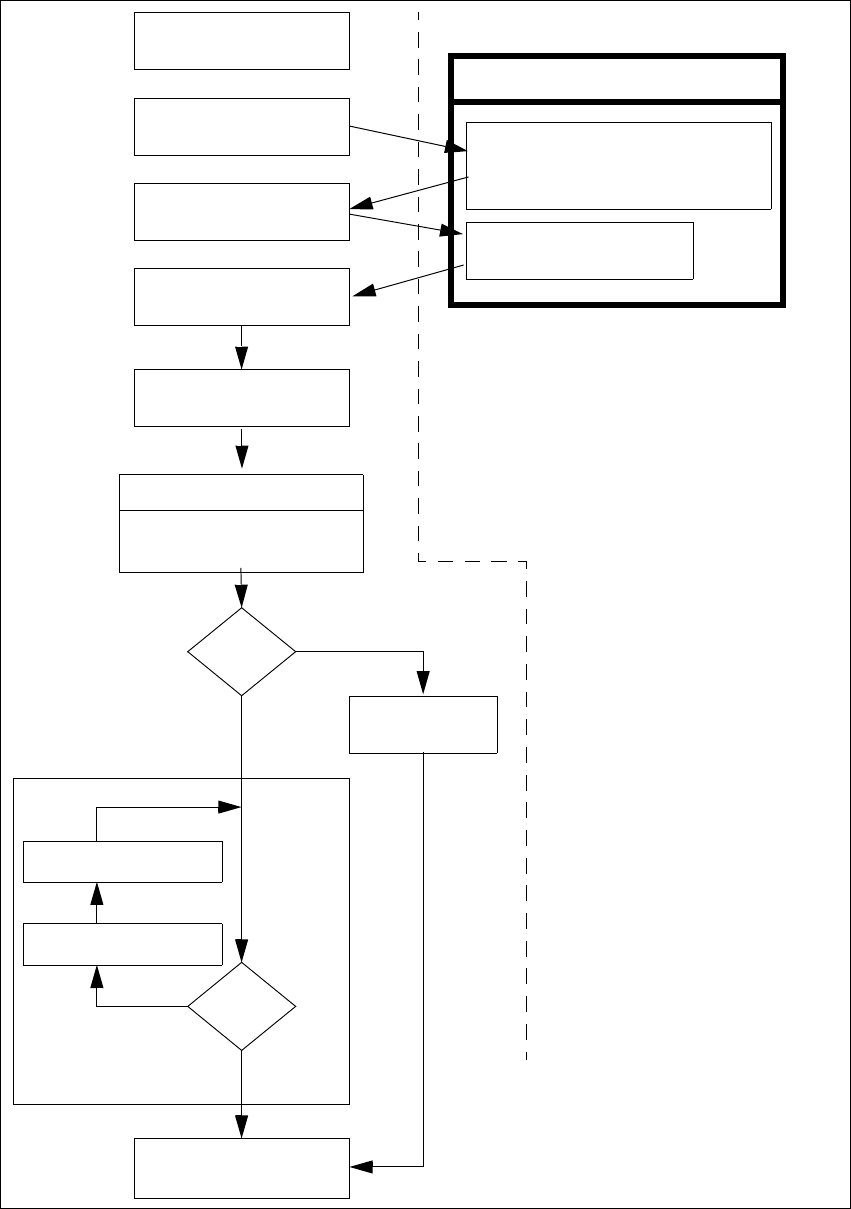

4.1.5 Diagramma di flusso "Accendere la linea SIPLACE"
Il diagramma di flusso a seguito riportato mostra le azioni che vengono eseguite dal calcolatore
di linea, dalla stazione e dall’operatore durante l’accensione e l’inizializzazione della linea SI-
PLACE. 4
4 Accendere/spegnere la linea SIPLACE SIPLACE Manuale software SR.503.xx
4.1 Accendere la linea SIPLACE Edizione 12/2001 IT
64
4
Fig. 4.1 - 3 Diagramma di flusso "Accendere la linea SIPLACE“
controllo pipette
event. modifica configur.
pipette
controllo allestimento
riempire le tracce
no
compiti del calcolatore di linea
caricare i dati scheda
fiducial
o.k.?
prescrizioni alle macchine
si visualizza il generatore
di setup
controllo allestimento
(moduli alimentazione)
accendere
attendere il CL
inserire il CS
errore
traccia
sì
interrompere
montaggio
no
CS al convogliatore
di uscita
sì
calcolatore stazione
grassetto:
corsivo::
da eseguire
dall’operatore
viene eseguito ossia
segnalato dalla stazione
conferma del
generatore di setup
