Aufgaben für das Bedienpersonal
Funktionen am Stationsrechner (SR703.xx) 5.5.3 Optionen
50 Bedienungsanleitung SIPLACE WPC5/WPC6
5.5.3
5.5.3 Optionen
Optionen
In der Ansicht WPC haben Sie die Möglichkeit die Option FiFo- Abholstrategie zu aktivieren.
FiFo steht für "First in - First out". In diesem Zusammenhang bedeutet das „Was zuerst gerüstet wurde
wird zuerst für die Bestückung in der Maschine bereitgestellt.“

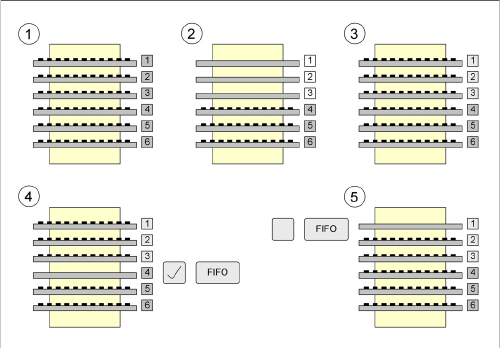

Nachfolgend sind die Unterschiede bei ein- und ausgeschalteter Abholstrategie FiFo erklärt:
Legende
1. Der WPC ist mit sechs Magazinträgern mit gleichen Bauelementen gerüstet.
2. Es werden nacheinander aus dem Turm die Magazinträger 1, 2 und 3 bereitgestellt und die Bauele
-
mente bestückt.
3. Die leeren Magazinträger 1, 2 und 3 wurden durch das Bedienpersonal mit den gleichen Bauelemen
-
ten aufgefüllt und der WPC5 vollgesetzt.
4. Ist die FiFo-Abholstrategie eingeschaltet, dann wird nun Magazin 4 bereitgestellt. Der WPC5 macht
da weiter, wo er vorher aufgehört hat. Die weitere Reihenfolge ist dann 4, 5, 6, 1, 2, 3.
5. Ist die FiFo-Abholstrategie ausgeschaltet, dann wird nun Magazin 1 bereitgestellt. Der WPC5 sieht
nur den vollgesetzten Turm und fängt wieder von vorne an. Die weitere Reihenfolge ist dann 1, 2, 3,
4, 5, 6.
Aufgaben für das Bedienpersonal
5.6.1 Grundansicht Funktionen am Stationsrechner (SR704.xx)
Bedienungsanleitung SIPLACE WPC5/WPC6 51
5.6
5.6 Funktionen am Stationsrechner (SR704.xx)
Funktionen am Stationsrechner (SR704.xx)
5.6.1
5.6.1 Grundansicht
Grundansicht

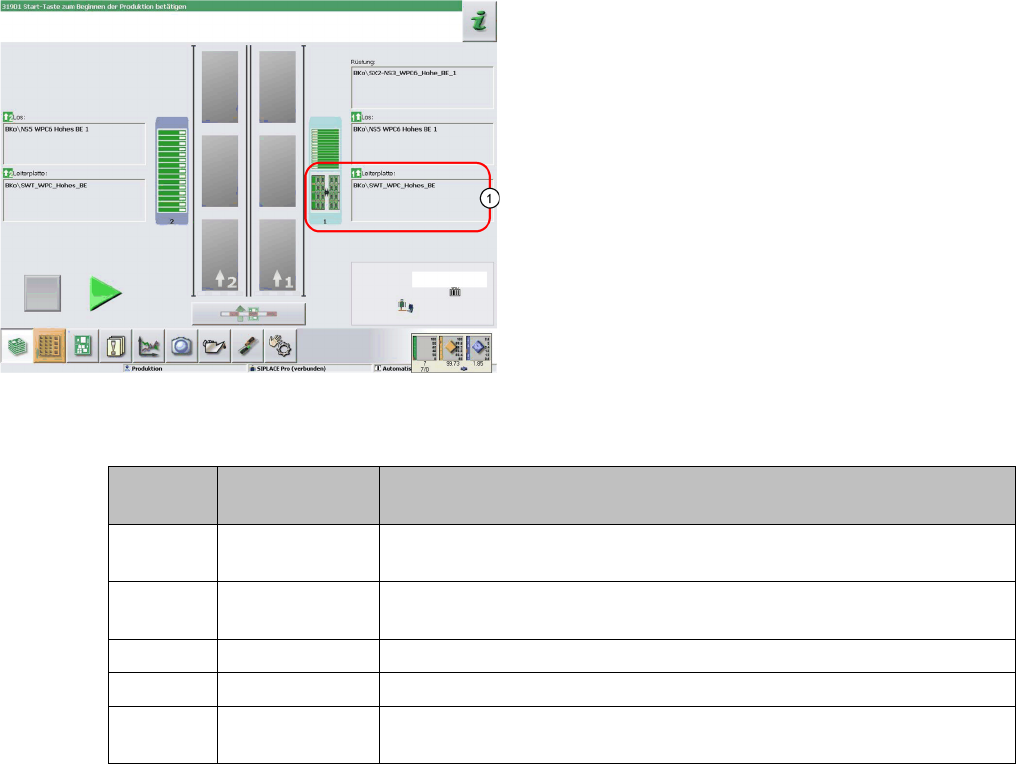

Das WPC-Symbol (1) kann in der Grundansicht in unterschiedlichen Farben dargestellt sein. Dabei be
-
deutet:
Die Darstellung gilt für den WPC5/WPC6 und die Zuführmodule, die auf den restlichen Förderer-
Stellplätzen neben dem WPC5/WPC6 gerüstet wurden, gleichermaßen.
In der Grundansicht wird die SIPLACE Maschine in der
Draufsicht dargestellt. In der Mitte verläuft der Leiterplat
-
tentransport. Rechts und links sind die jeweiligen
Stellplätze dargestellt. Der Stellplatz des WPC5/WPC6
wird in diesem Beispiel in der Position (1) angezeigt.
Farbe
WPC
Farbe Bauele
-
mente
Bedeutung
grau - - - Kein Bauelement im WPC5/WPC6 / Zuführmodul gerüstet oder keine
Rüstung vorgegeben
grau grün Eine Rüstung ist vorhanden bzw. ein oder mehrere Bauteile sind auf
diesem Stellplatz definiert worden
grau rot / grün Leere Flächenmagazine / Spuren im WPC5/WPC6 / Zuführmodul
rot rot / grün Spurfehler an diesem Stellplatz (WPC5/WPC6 / Zuführmodul)
gelb rot / grün Die Produktion wurde fortgesetzt obwohl der WPC in der
Nachfüllposition steht.
Aufgaben für das Bedienpersonal
Funktionen am Stationsrechner (SR704.xx) 5.6.2 Funktionen des WPC5/WPC6
52 Bedienungsanleitung SIPLACE WPC5/WPC6
5.6.2
5.6.2 Funktionen des WPC5/WPC6
Funktionen des WPC5/WPC6

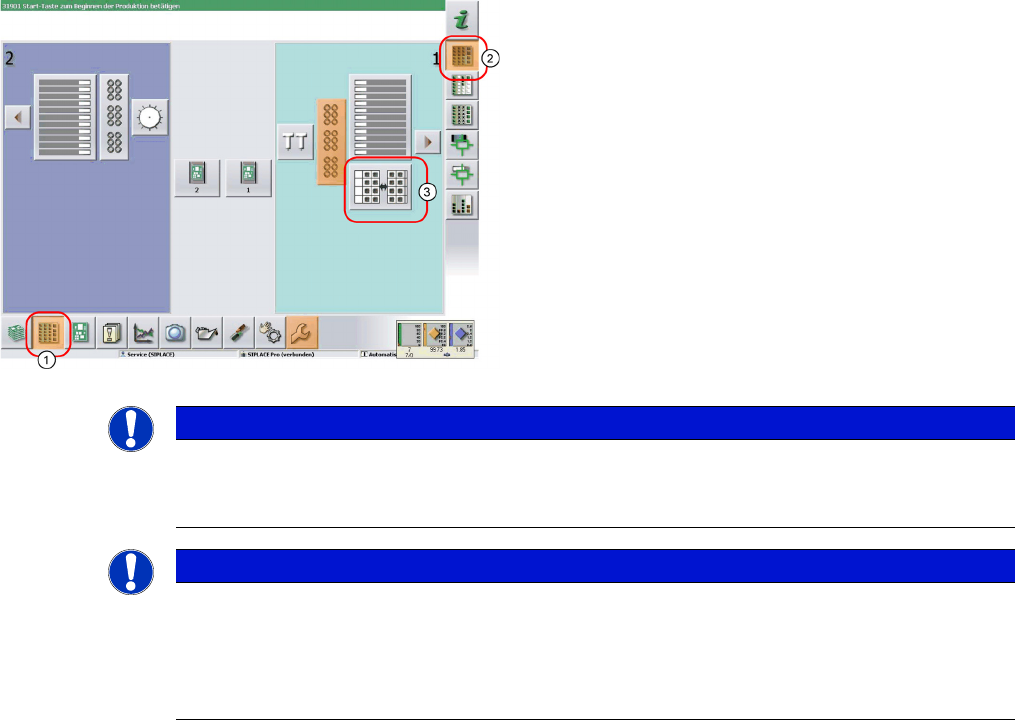

► Klicken Sie in der Symbolleiste der Grundansicht das
Symbol (1) für die Funktion Förderer, Stellplätze…
an.
► Klicken Sie das Symbol (2). Die Bedienoberfläche
wird auf die Ansicht Funktionen > Stellplätze > WPC
umgeschaltet.
► Klicken Sie das Symbol (3) für den WPC5/WPC6 auf
dem jeweiligen Stellplatz (hier Stellplatz 1) an.
Die Ansicht Funktionen > Stellplätze > WPC für den
gewählten Stellplatz wird angezeigt.
HINWEIS
WPC-Symbol
Das Symbol für den WPC5/WPC6 auf dem jeweiligen Stellplatz wird nur angezeigt, wenn dort
ein WPC5/WPC6 vorhanden ist.
HINWEIS
Grundansicht
Wenn eine Rüstung für einen WPC5/WPC6 vorhanden ist, wird diese in der Grundansicht in
der Abbildung für den jeweiligen WPC5/WPC6 symbolisch dargestellt.
Wenn Sie darauf klicken, wird die Ansicht WPC sofort für den WPC5/WPC6 auf dem gewählten
Stellplatz geöffnet.
