7 电源
7.10 I/O控制单元分配器
122 技术培训 FSE SIPLACE TX系列 08/2018
7.10 I/O控制单元分配器
X 3数据输入DI0至DI7：
DI_0
Safety_Loop_OK
安全回路闭合 时，“高”（所有盖、所有平台连接
以及急 停未启用）
（X22-A3）
DI_1
预留
（X33-3）
DI_2
E-Stop 2
急停 2 启用时，“低”；急停未启用时，“高” （X24-12）
DI_3
预留
（X31-4）
DI_4
PresSens_PV1
来自进气阀_1的信号。压力正常时，“高”；压力过
低时（<4,5 Bar），“低”
（X31-5）
DI_5
PresSens MainValve
达到调整的气压时，“高” （X31-6）
DI_6
预留
（X30-4）
DI_7 预留
X 4数据输入DI8至DI15：
DI_8
Start_Button_1
按下Start（启动）按钮 1 时，“高” （X23-7 / X25-7）
DI_9
Stop_Button_1
按下Stop（停止）按钮 1 时，“高” （X23-8 / X25-8）
DI_10
24V_S
达到 24V 开关状态时，“高”；当 CSB 有工作电压且 SSK
激活时，从“低”变为“高”
（X22-B4 / X25-13
DI_11
Start_Button_2
按下Start（启动）按钮 2 时，“高”
（X24-7）
DI_12
Stop_Button_2 “
按下Stop（停止）按钮 2 时，“高” （X24-8）
DI_13
PWR_enabled
急停电路闭合，SSK 激活，且安全断路器激活
时，“高”
（X22-B3）
DI_14
EMG_Stop_1
按下急停 1 时，“低”。释放急停 1 时，“高” （X23-12）
DI_15
EMG_Stop_Ext option MTC / WPC
X 5数据输入DI16至DI23：
DI_16
Button_COTi_2
来自按钮“COT单元”的信号；2区。按钮按下
时，“高”
（X24-9）
DI_17
Hood_2
贴片机盖_2 关闭时，“高”；贴片机盖_2 打开时，“低” （K2-A1+ / X25-12
DI_18
Comp_Table_2
COT 2 装入时，“高”；COT 丢失时，“低” （X36-2 / X37-13）
DI_19
Hood2_Lock_on
安全开关罩 2 激活，“高” => 盖无法打开
“低”：安全开关罩 2 未激活 => 盖可以打开
（X27-7）
DI_20
预留
DI_21
预留
DI_22
预留
DI_23
预留
7 电源
7.10 I/O控制单元分配器
技术培训 FSE SIPLACE TX系列 08/2018 123
X 6数据输入DI25至DI31：
DI_24
Button_COTi_1
来自按钮“COT单元”的信号；1区。按钮按下
时，“高”
（X23-9）
DI_25
Hood_1
贴片机盖_1 关闭时，“高”；贴片机盖_1 打开时，“低” （K1-A1+ / X26-6）
DI_25
Comp_Table_1
COT 1 装入时，“高”；COT 丢失时，“低” （X36-2 / X37-13）
DI_27
Hood 1_Lock_on
安全开关罩 1 激活，“高”=> 盖无法打开
“低”：安全开关罩 2 未激活 => 盖可以打开
（X26-7）
DI_28
预留
DI_29
S_Flap EXCo
可选部件外侧传送导轨
DI_30
Flap lock on
可选部件外侧传送导轨
DI_31
ID EX Co
可选部件外侧传送导轨
X 18数据输入DI32至DI39：
DI_32
Fan_G1 Loc.1
风扇控制输入：“低”：风扇旋转正常；“高”：风扇旋
转低于阈值
（X34-1）
DI_33
Fan_G2 Cover-1
风扇控制的输入：“低”：正常；“高”：风扇旋转低
于阈值
（X34-2）
DI_34
Fan_G3 Loc.2
风扇控制输入：“低”：风扇旋转正常；“高”：风扇旋
转低于阈值
（X34-3）
DI_35
Fan_G4 Loc.2
风扇控制输入：“低”：风扇旋转正常；“高”：风扇旋
转低于阈值
（X34-4）
DI_36
预留
DI_37
风扇电源
DI_38
预留
DI_39
预留
X 7数据输出DO0至DO7：
DO_0
预留
（X37-11）
DO_1
SW_Ctrl_On
（
“
软件发布”）只有当该信号为“高”信号（24V OK）
时，才能启动贴片机
（X23-2 / X24-2
DO_2
预留
（X31-8）
DO_3
Pressure_PV1
向比例阀_1 发送信号。“高”：阀开关气压
开；“低”：阀未打开
（X31-7（通过
R15K））
DO_3
Hood_Lock2
“高”安全开关锁定装置保护盖 2 （X27-2）
DO_5
Hood_Lock1
“高”安全开关锁定装置保护盖 1 （X26-2）
DO_6
预留
DO_7
Interior_light
“高”-内侧灯“变亮”；“低”-内侧灯“熄灭” （X30-7）
7 电源
7.10 I/O控制单元分配器
124 技术培训 FSE SIPLACE TX系列 08/2018
X 8数据输出DO8至DO15：
DO_8
预留
（X37-12）
DO_9
蜂鸣器
（X32-5）
DO_10
Indicator_1_RD
红色灯塔_1 变亮，端口输出“高” （X32-4）
DO_11
Indicator_2_RD
红色灯塔_2 变亮，端口输出“高” （X32-9）
DO_12
Indicator_1_GN
绿色灯塔_1 变亮，端口输出“高” （X32-1）
DO_13
Indicator_2_GN
绿色灯塔_2 变亮，端口输出“高” （X32-2）
DO_14
Indicator_1_YE
黄色灯塔_1 变亮，端口输出“高” （X32-7）
DO_15
Indicator_2_YE
黄色灯塔_2 变亮，端口输出“高” （X32-6）
X 17数据输出DO16至DO23：
DO_16
Service
用于集成测试 （X25-9）
DO_17
Service
用于集成测试 （X25-11）
DO_18
Service
用于集成测试
（X25-12）
DO_19
预留
DO_20
预留
DO_22
预留
DO_23
预留
DO_24
预留
与电源单元SMPS 进行数据交换
通过该接口可以与 SMPS（开关电源）的电源模块交换数据。例如，在贴片机软件中可以看到客户
干线网的电压骤降。

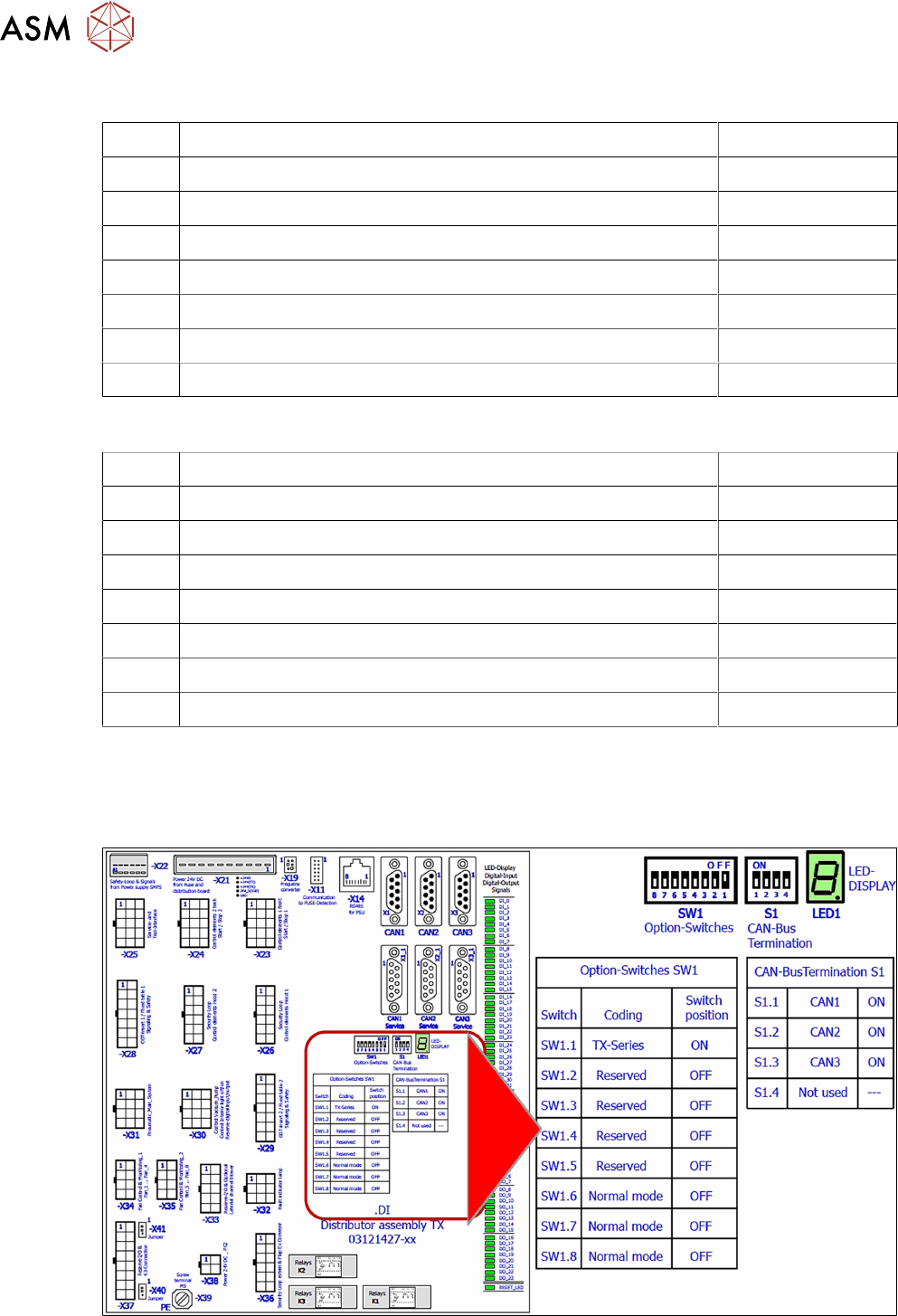

I/O分配器单元DIP开关
