9 贴片机软件概览
9.1 贴片机软件启动页面概览
技术培训 FSE SIPLACE TX系列 08/2018 149
9 贴片机软件概览
9.1 贴片机软件启动页面概览

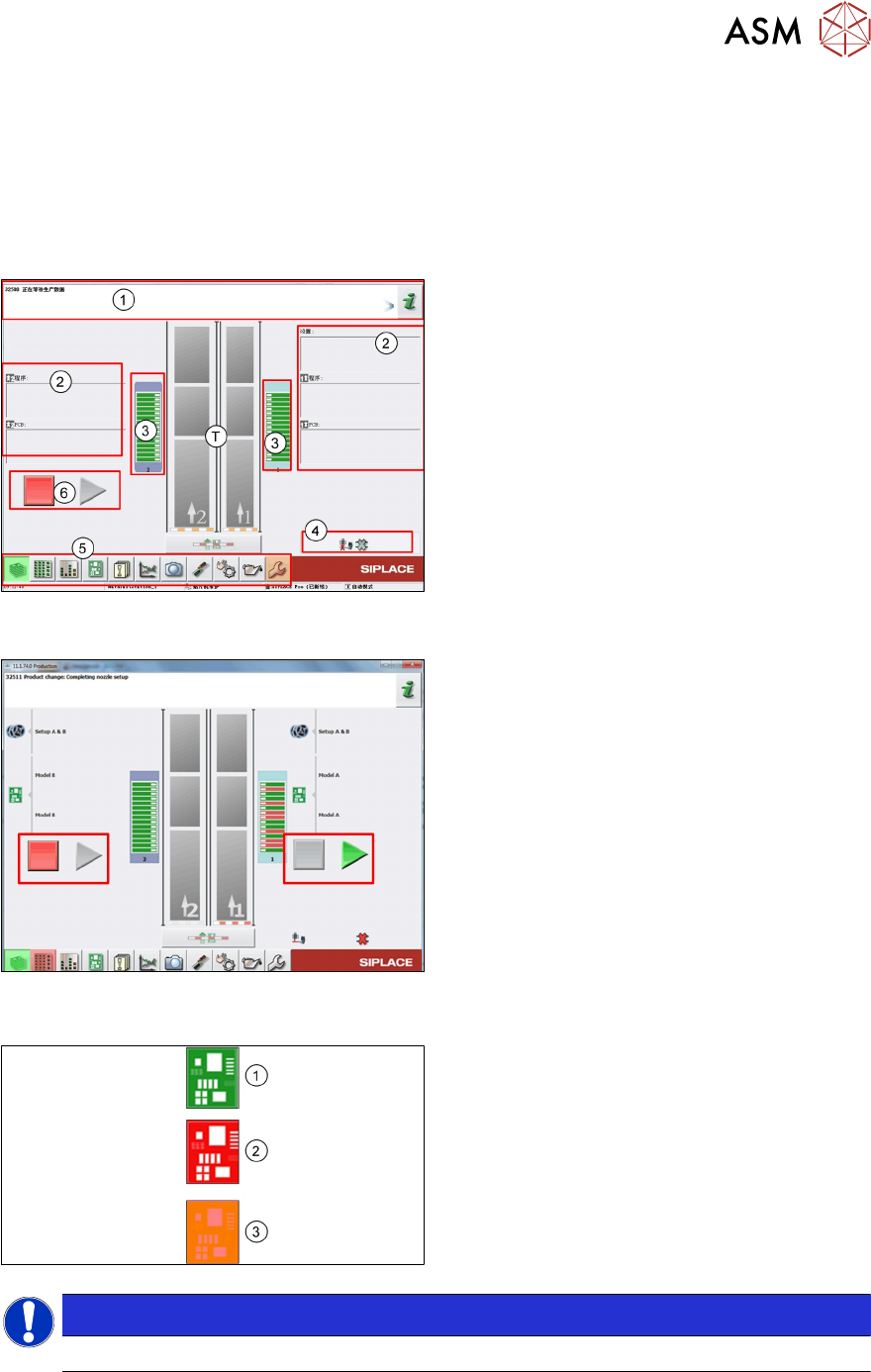

工作站 GUI 总览 < 710
T 型贴片机传送导轨
1. 信息/动作栏，贴片机状态
2. 传板 1 和 2 的产品和设置信息
3. 供料器板状态
4. 贴片机选项和设置信息
5. 贴片机主要图标
6. Start/Stop（启动/停止）按钮
工作站 GUI 总览 711.1
与其他版本相比，SIPLACE711.1 软件主显示器
略有不同，以便单独控制各传送导轨。
图标颜色含义
1. 图标呈绿色表示贴片机正常。
2. 图标呈红色表示贴片机出现问题，生产已被
停止，
需要采取措施。
3. 橙色表示贴片机出现了一个问题，但生产仍
在继续。
提示
GUI 中图标的各种颜色都代表着非常明确的含义，因而不能被忽略。
