J7MC系列
5
400-820-4535 www.fa.omron.com.cn
免费
电话
咨询电话 最新信息
额定规格/性能
* JEM1195遮断责任“0”1次时的遮断容量为50kA。
型号
J7MC-3P-□（标准型） J7MC-3R-□（高性能型）
项目
操作键钮类型 锁扣式开关 旋转式开关
极数
3
额定电流In 0.16～20A
额定使用电压Ue 200～690V
额定频率 50/60Hz共用
额定绝缘电压
690VAC
额定脉冲耐电压
6kV
使用类别
IEC 60947-2（断路器）、
JIS C 8201-2
Cat.A
IEC 60947-4-1
（电机启动器）、
JIS C 8201-4-1
AC-3
脱扣等级
（IEC 60947-4-1/JIS C 8201-4-1）
10热启动150%Ie时在4分钟以内脱扣，冷启动720%Ie时在4～10秒脱扣
瞬时脱扣特性 13×Ie最大
功率损耗（3相参考值）
额定电流0.16～2.5A：6W
额定电流4～6.3A：6.5W
额定电流10～20A：7W
额定电流0.16～1.6A：6W
额定电流2.5～4A：6.5W
额定电流6.3～20A：7W
耐久性
机械 100,000次 In=0.16～20A
电气 100,000次 In=0.16～20A
端子插拔次数［次］
20
最大动作频率（电机启动）［次/小时］
25
欠相保护 有
脱扣显示 有
测试脱扣功能 有
额定界限遮断容量
Icu：
额定界限遮断容量［kA］
（遮断责任O-CO）
Ics：
额定使用遮断容量［kA］
（遮断责任O-CO-CO）
Ics=100%Icu
（Icu=100kA）
额定使用电流Ie
电流设定［A］
IEC60947-2/JISC8201-2 UL IEC60947-2/JISC8201-2 UL
240V
200V
415V
400V
460V
440V
500V
690V
600V
480V
240V
200V
415V
400V
460V
440V
500V
690V
600V
480V
Icu Ics Icu Ics Icu Ics Icu Ics Icu Ics Icu Ics Icu Ics Icu Ics Icu Ics Icu Ics Icu Ics Icu Ics
0.1-0.16 100 100 100 100 100 50 100 100 100 100 100 50
0.16-0.25 100 100 100 100 100 50 100 100 100 100 100 50
0.25-0.4 100 100 100 100 100 50 100 100 100 100 100 50
0.4-0.63 100 100 100 100 100 50 100 100 100 100 100 50
0.63-1 100 100 100 100 100 50 100 100 100 100 100 50
1-1.6 100 100 100 100 100 50 100 100 100 100 100 50
1.6-2.5 100 100 100 100 3 2 50 100 100 100 100 8 6 50
2.5-4 100 100 100 100 3 2 50 100 100 100 100 8 6 50
4-6.3 100 100 50 38 50 38 3 2 22 100 100 100 100 6 5 50
6.3-10 100 100 15 11 10 8 3 2 22 100 100 50 38 50 38 6 5 50
9-13 100 50 38 10 8 6 5 3 2 22 100 100 50 38 42 32 6 5 50
11-16 100 25 19 10 8 6 5 3 2 22 100 50 38
35
*
271084350
14-20 50 38 25 19 10 8 6 5 3 2 22 100 50 38
35
*
271084350
耐振动 振动频率10～55Hz、加速度15m/s
2
耐冲击 冲击值50m/s
2
防护等级 IP20（IEC60529）
使用温度 -20ºC～+60ºC
保存温度 -40ºC～+80ºC（无结露、无结冰）
相对湿度 95%RH以下（无结露、无结冰）
海拔 2000m以下
重量
430g 460g
适用标准 安全标准
EN 60947-2（IEC 60947-2、IEC 60947-4-1）、UL 60947-4-1、CSA 22.2 No.60947-4-1、
CCC GB/T 14048.2、GB/T 14048.4、电气用品安全法（非特定电气用品）、UKCA
J7MC系列
6
400-820-4535 www.fa.omron.com.cn
免费
电话
咨询电话 最新信息

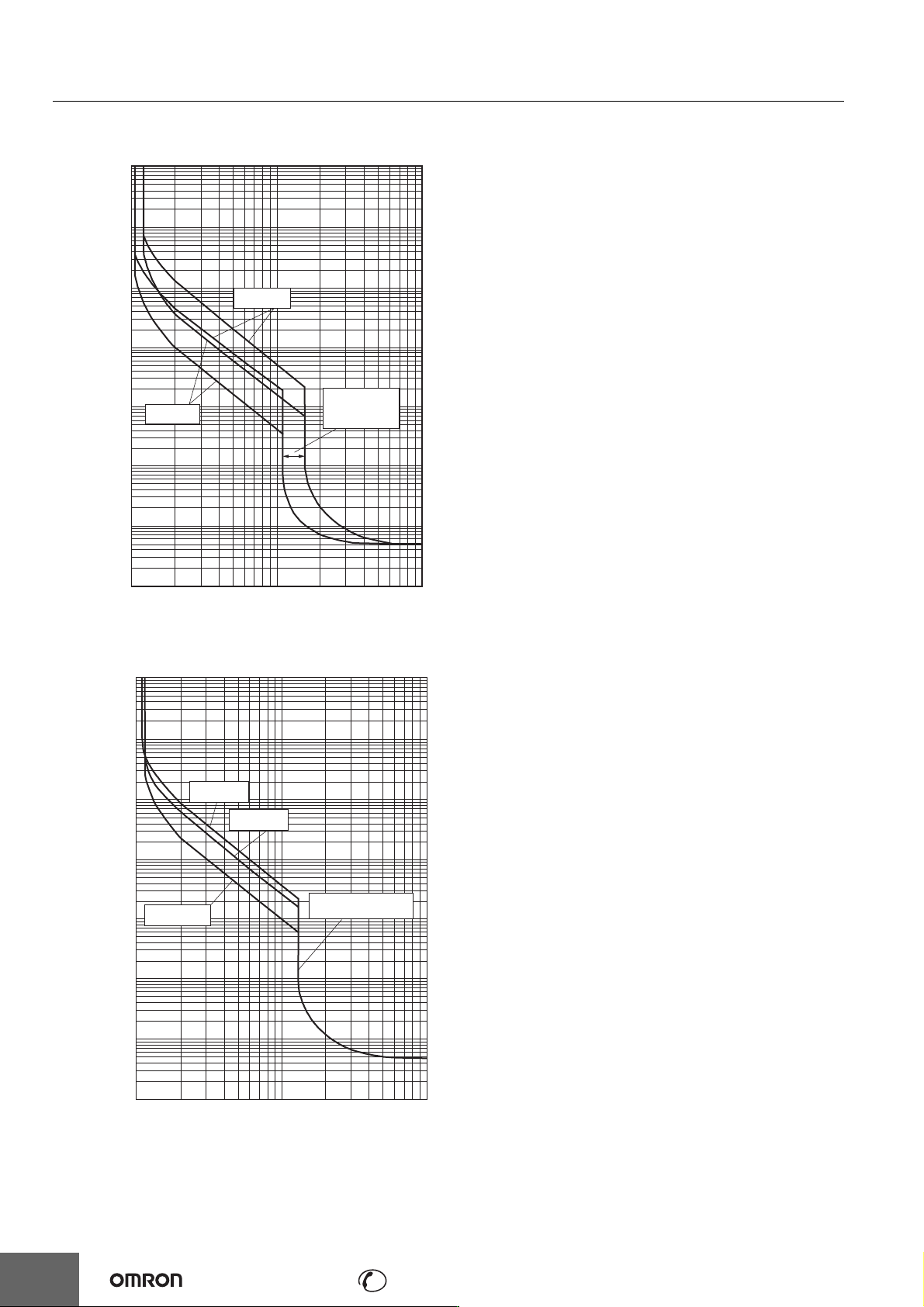

特性数据
动作特性曲线
●J7MC-3P-□（标准型）/J7MC-3R-□（高性能型）
●动作特性的平均值（参考值）
1
10
100
额定电流〔A〕的倍数
动作时间（秒）
0.001
0.01
0.1
1
10
100
1000
10000
三相冷启动
三相热启动
瞬时脱扣特性为
最大电流设定的
1100～1560％
1
10
100
设定电流〔A〕的倍数
10000
1000
100
10
1
0.1
0.01
0.001
平均动作时间〔秒〕
三相冷启动
欠相冷启动
三相热启动
瞬时脱扣特性为
最大电流设定的1300%
J7MC系列
7
400-820-4535 www.fa.omron.com.cn
免费
电话
咨询电话 最新信息

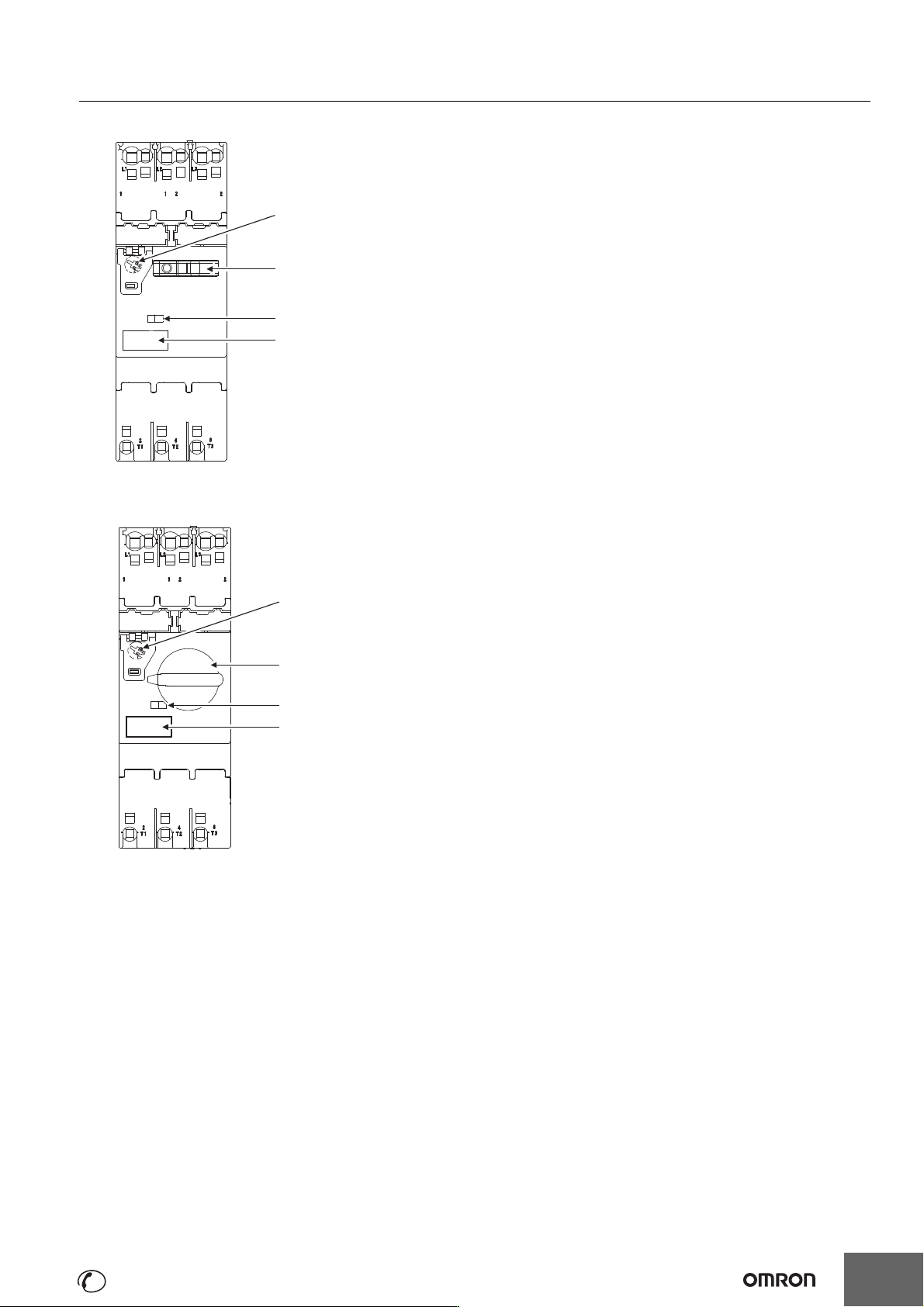

各部分名称和功能
●J7MC-3P-□（标准型）
●J7MC-3R-□（高性能型）
名牌
复位开关
锁扣式开关
可变调整拨盘
名牌
复位开关
旋转式开关
可变调整拨盘
