J7MC 系列 16 400-820-4535 www .fa.omron.com.cn 免费 电话 咨询电话 最新信息 ● 推荐棒状端子和工具 推荐棒状端子 * 请确认电线覆膜 外径小于推荐 棒状端子的绝 缘套管内径。 棒状端子加工尺寸 ● 推荐一字螺丝刀（推荐工具） 应使用一字螺丝刀连接和拆卸电线。 请使用下表中的一字螺丝刀。 下表为截至 2018 年 12 月时的制造商和型号。 主回路 辅助回路 * SZF 0-0, 4×2,5 …

100%1 / 19
J7MC系列
15
400-820-4535 www.fa.omron.com.cn
免费
电话
咨询电话 最新信息
多股线（直接插入） ●拆卸电线
带棒状端子的电线及多股线（直接接线）共通
●电线的连接方法和适用尺寸
• 直接插入电线时，请使用多股镀锡线。
• 未镀锡的多股线请压接棒状端子。
• 不可使用单芯线和棒状端子。
适用电线尺寸
◎：可进行2根接线（与交叉接线用端子同时接线）、○：可进行1根接线、－：不符合规格
*1. 2mm
2
尺寸的带绝缘套管棒状端子仅能与Wago制FE-2.08-8N-YE接线。
*2. 请使用绝缘挡块。（绝缘挡块不能与棒状端子同时使用。）
请勿对空端子使用绝缘挡块。
*3. 多股线（直接插入）时的覆膜剥离量如下。
主回路①②③ ：15±1mm
辅助回路 ：11±1mm
使用棒状端子时，请参见推荐棒状端子的表格。
①插入前请拧好电线的芯线部分。
②请将推荐工具向箭头方向倾斜约10°，笔
直插入释放孔，直至插入到底。
③在工具已插入释放孔中的状态下，请笔
直插入，直至电线碰到端子台。
④请从释放孔中拔出工具。
⑤插入后，请轻轻拉拽电线确认连接。
* 使用绝缘挡块时
在端子（插入）孔中将绝缘挡块插入到底后，请按
照与①～⑤相同的步骤进行。
将绝缘挡块相对于端子（插入）孔偏移一些角度，
一边按压一边扭转，就可以很好地插入。
*1. 请勿撬动工具。
NG *1
④
③
②
约10°
NG *1
④
③
②
约10°
①请将推荐工具向箭头方向倾斜
约10°，笔直插入释放孔，直
至插入到底。
②请在工具已插入释放孔中的状
态下，从端子（插入）孔中拔
出工具。
③请从释放孔中拔出工具。
*1. 请勿撬动工具。
*2. 释放孔的内部充电部处存在触电的危险。请勿使用金属把手的螺丝刀。
此外，请勿触摸工具的金属部分。
①
③
②
NG
*1
约10°
*2
适用电线
棒状
多股线（直接插入）*3
尺寸
（mm
2
）
带绝缘套管 无绝缘套管
（mm
2
） （AWG）
主回路①
（L=12mm）
主回路②③
（L=12mm）
辅助回路
（L=8mm）
主回路①
（L=12mm）
主回路②③
（L=12mm）
辅助回路
（L=10mm）
主回路① 主回路②③ 辅助回路
0.5 20 0.5
－－◎－－－－－◎（*2）
0.75
18
0.75
○○◎－－－○（*2）○（*2）◎（*2）
11
○○◎－－－○（*2）○（*2）◎（*2）
1.25
16 1.5
○○◎－－－○○◎
1.5
2
14
2（*1）○○◎－－－
○○◎
2.5
○○－－
－
－
2.5
○○－－－－○○－
4
12
4
○－－－○－○－－
6
10
6
－－－○－－－－－
①②
③
J7MC系列
16
400-820-4535 www.fa.omron.com.cn
免费
电话
咨询电话 最新信息
●推荐棒状端子和工具
推荐棒状端子
* 请确认电线覆膜外径小于推荐棒状端子的绝缘套管内径。
棒状端子加工尺寸
●推荐一字螺丝刀（推荐工具）
应使用一字螺丝刀连接和拆卸电线。
请使用下表中的一字螺丝刀。
下表为截至2018年12月时的制造商和型号。
主回路 辅助回路
* SZF 0-0,4×2,5（PHOENIX CONTACT）可与欧姆龙的专用购买型号（XW4Z-
00B）配套。
适用电线
棒状
导体长度
（mm）
推荐棒状端子
带绝缘套管 无绝缘套管
（mm
2
） （AWG）
覆膜
剥离量
（mm）
PHOENIX
CONTACT
Weid
muller
Wago
覆膜
剥离量
（mm）
PHOENIX
CONTACT
Weid
muller
Wago
0.5 20 8 10 AI 0,5-8
H0.5/14
H0.5/14S
FE-0.5-8N-WH
－－ －－
0.75 18
8 10 AI 0,75-8
H0.75/14
H0.75/14S
FE-0.75-8N-GY
－－ －－
12 14 AI 0,75-12
H0.75/18
H0.75/18D
H0.75/18T
FE-0.75-12N-GY
－－ －－
118
8 10 AI 1-8
H1.0/14
H1.0/14S
FE-1.0-8N-RD
－－ －－
12 14 AI 1-12
H1.0/18
H1.0/18D
FE-1.0-12N-RD
－－ －－
1.25/1.5 16
8 10 AI 1,5-8
H1.5/14
H1.5/14S
FE-1.5-8N-BK
－－ －－
12 14 AI 1,5-12 H1.5/18D FE-1.5-12N-BK
－－ －－
214 8 10
－－
FE-2.08-8N-YE
－－ －－
2/2.5 14 12 14 AI 2,5-12
H2.5/19D
H2.5/19T
FE-2.5-12N-BU
－－ －－
3.5/4 12 12 14 AI4-12
H4.0/20D
H4.0/20T
FE-4.0-12N-GY 12 A4-12 H4,0-12 F-4.0-12
610 12
－－ － －
12 A6-12 H6,0-12 F-6.0-12
推荐压接工具
CRIMPFOX 6
CRIMPFOX 6T-F
CRIMPFOX 10S
PZ6 roto Variocrimp4
CRIMPFOX 6
CRIMPFOX 6T-F
CRIMPFOX 10S
PZ6 roto Variocrimp4
D
D
L
尺寸
主回路 辅助回路
最小 最大 最小 最大
L[mm] 0 0.5 0 0.5
D[mm] 0.9 3.2 0.8 2.6
电线尺寸
[mm
2
] 0.75 2.5/4 0.5 2
[AWG] 18 14/12 20 14
型号 制造商
SZF 1-0,6×3,5 PHOENIX CONTACT
0.6×3.5×100 302 WIHA
AEF.3,5×75 Facom
210-720 Wago
SDS 0.6×3.5×100 Weidmuller
φ3.5mm
0.5 ～ 0.6mm
型号 制造商
ESD 0,40×2,5 WERA
SZS 0,4×2,5
SZF 0-0,4×2,5 *
PHOENIX CONTACT
0.4×2.5×75 302 WIHA
AEF.2,5×75 Facom
210-719 Wago
SDIS 0.4×2.5×75 Weidmuller
9900（-2.5×75）
VESSEL
φ2.5mm
0.4mm
J7MC系列
17
400-820-4535 www.fa.omron.com.cn
免费
电话
咨询电话 最新信息

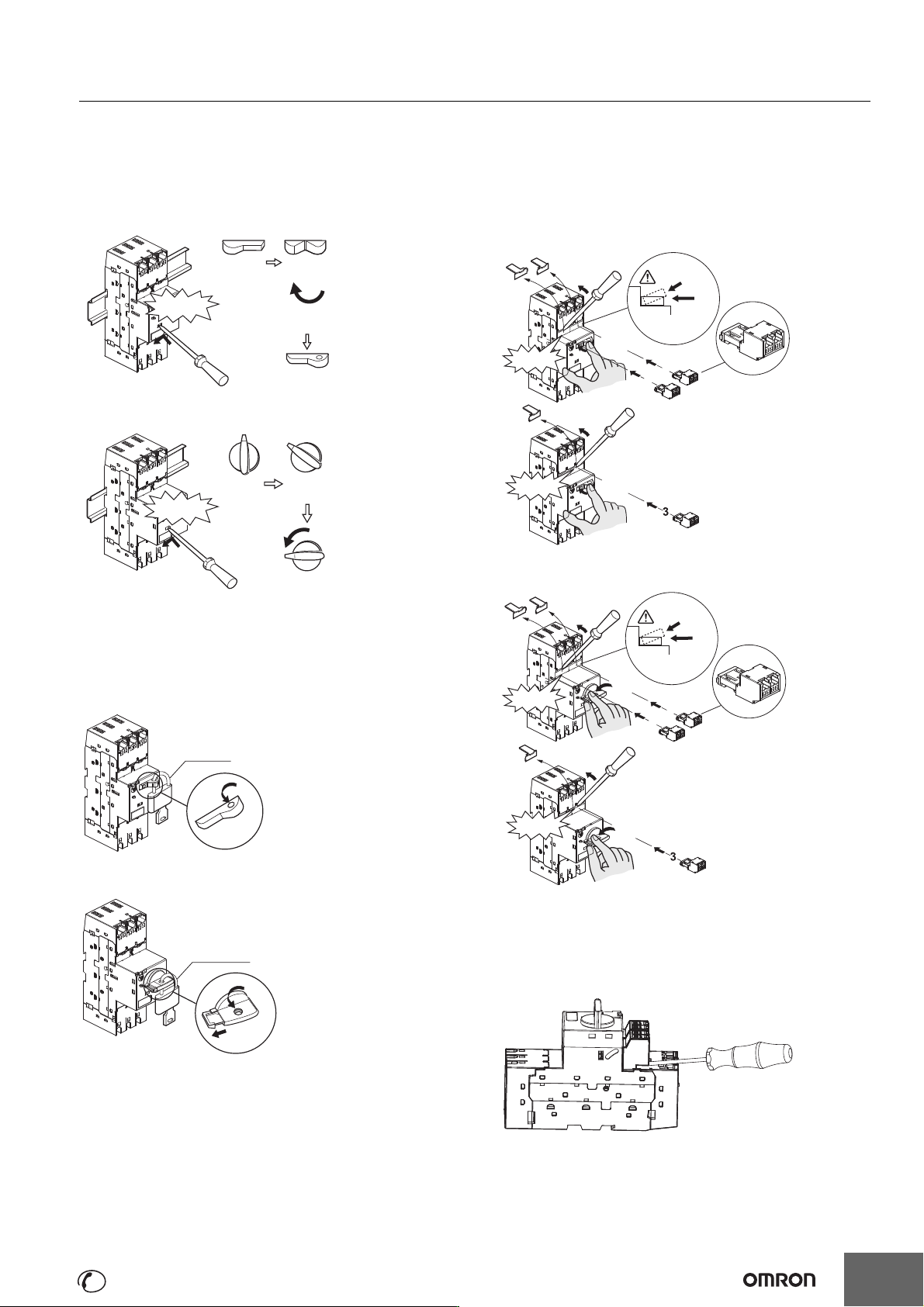

●测试脱扣和开关锁定
测试脱扣
时序检查时可进行机械测试脱扣。
请按下图操作。
J7MC-3P-□
J7MC-3R-□
开关锁定
键钮处锁住挂锁，将本体锁定在OFF状态。
请使用φ3.5mm的市售挂锁。
J7MC-3P-□
J7MC-3R-□
●选装单元安装
1. 将本体置于OFF。
2. 请用推荐工具等拆下外盖。
外盖一旦拆下，便无法重新安装。
3. 请在拆下的位置插入附件，直至听到“咔嚓”一声。
J7MC-3P-□
J7MC-3R-□
●选装单元拆卸
将本体置于OFF，如图所示，用一字螺丝刀（φ3mm以上）插
入附件的凹部，将选装单元撬起并拆下。
ON TRIP
RESET
OFF
咔嚓
ON TRIP
RESET
OFF
咔嚓
φ3.5mm
OFF
OFF
2
1
φ3.5mm
2
3
3
3
1
OFF
J73MC-W
（另售）
J73MC-W
（另售）
2
1
OFF
仅右侧
J73MC-K
咔嚓
咔嚓
笔直插入
NG
OK
（另售）
（另售）
2
1
OFF
3
J73MC-W
J73MC-W
3
3
2
1
OFF
仅右侧
J73MC-K
咔嚓
咔嚓
笔直插入
NG
OK
