SUN EAST
电脑波峰焊用户手册
2:参数设置菜单
参数设置菜单的主要内容如下：
1>运输参数设置
可设置 PCB板运输速度。运输速度的设定值要根据实际焊接质量来确定。运输系数设置，可上下
微小调整。
改变速度：从键盘中输入 500~1800以内的数值；按压
“
确认〞按钮，运输速度调整完毕。
2>喷雾参数设置
设置 PCB根本参数：速度，喷雾前端提前长度，喷雾后端延时长度，喷雾宽度及左右补偿，入口
光眼到喷嘴的距离，水气间隔，可喷雾总宽度等。为实现喷雾经济运行模式并且保证 PCB前后喷雾完
美，需要设置喷雾的合理参数，最终做到节约助焊剂消耗的目的。喷雾方式选择马达或气缸。
以上步骤设置完毕，按压
“
确认〞按钮。
22
PDF文件使用 "pdf Fact or y"试用版本创立 f i nepr i nt . com. cn
SUN EAST
电脑波峰焊用户手册

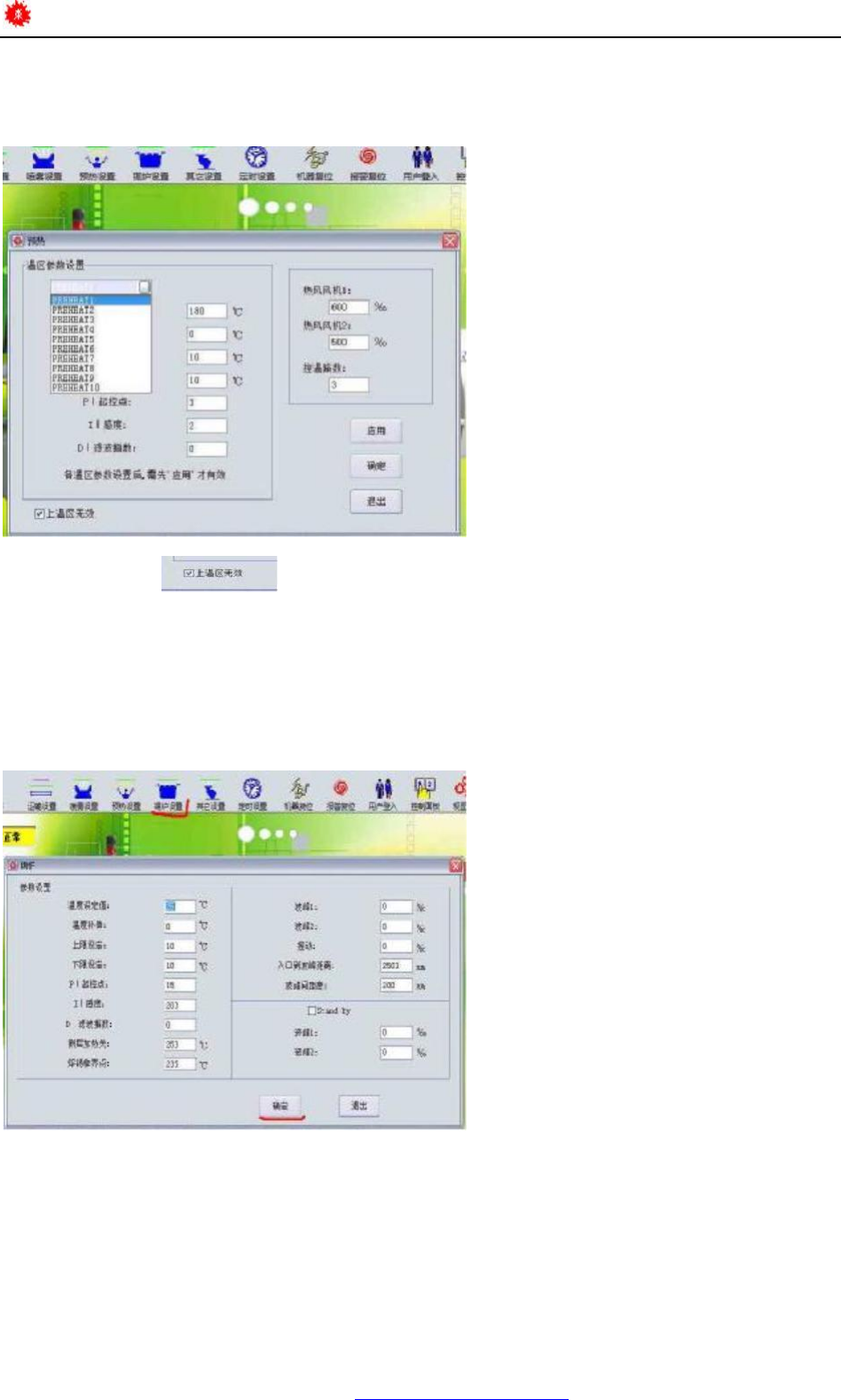

3>预热参数设置
设置预热温度，设置预热温度报警值，预热温区数，热风风机及控温路数等。
无上温区的勾选
，热风风机 1参数可从 600~1000调整，热风风机 2参数不变化；
控温路数为 3。预热一参数设置，需先按压
“
应用〞按钮，然后再设置其他温区参数。所有参数设置
好后按压“确认〞按钮，参数设置成功。
4>锡炉参数设置
设置锡炉温度，锡炉温度报警值和波峰高度，使参数符合焊接工艺。
按压〞确认〞按钮，参数设置有效。

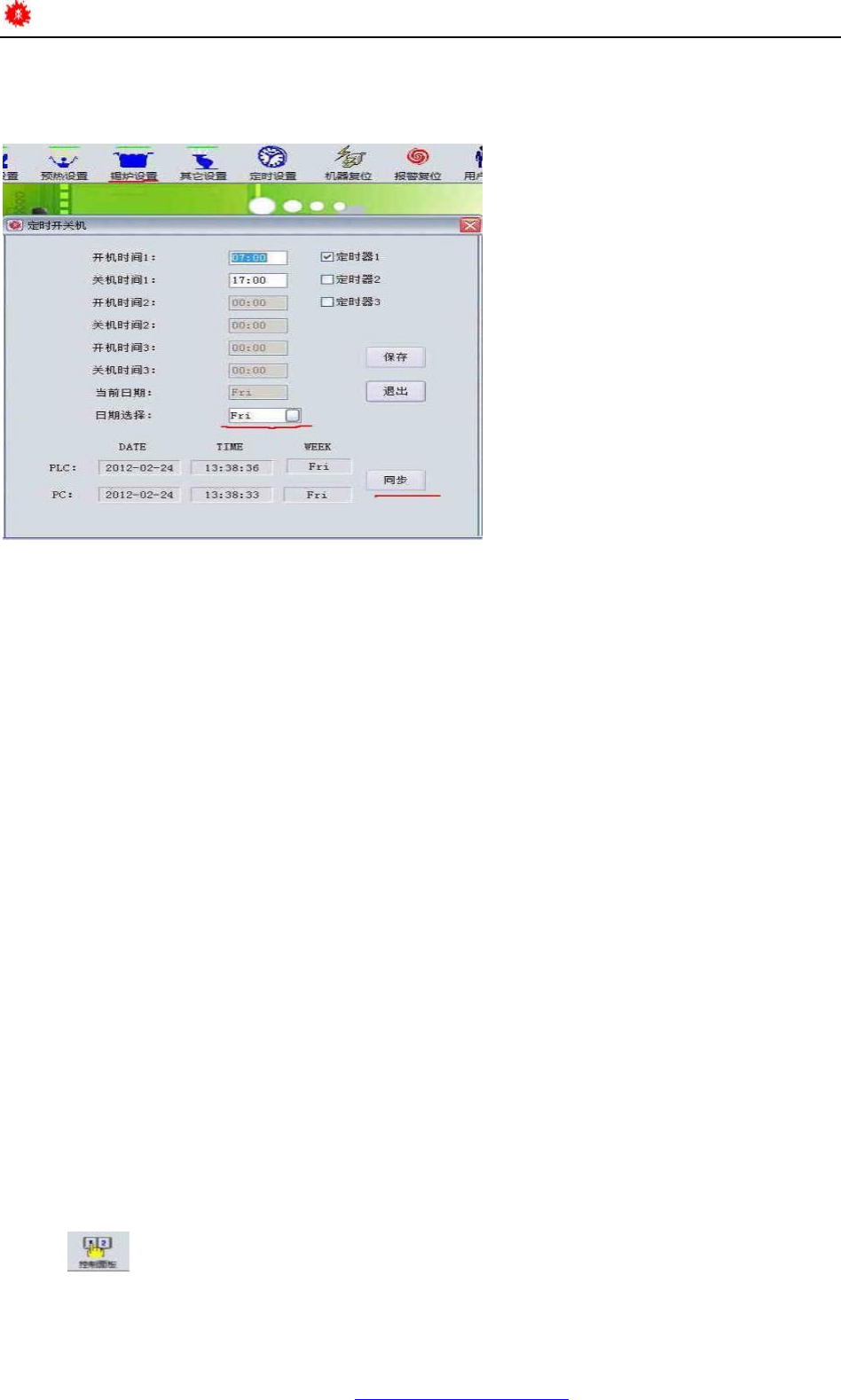

5>定时器设置
在系统软件上选择〞参数设置〞下的〞定时器设置〞，进入内部定时器设置界面：
系统允许操作者设定一周内每天开关机时间，每天最多允许开关机 3次。首先选择日期，即星期
23
PDF文件使用 "pdf Fact or y"试用版本创立 f i nepr i nt . com. cn
SUN EAST
电脑波峰焊用户手册
几；然后确定开关机时间的开始及停止时间，不用的时间段，开始及停止时间设置为 00：00即可。时
间模式为标准 24小时制，如 12：00；05：00；17：00。
具体步骤为：
1．选择日期，即需要设定星期几的开关机时间。
2．选择选定日期的需要设定的定时开关机次数。在定时器选择框内选择次数，最多为 3次。带
“
V〞
的为被选择状态。
3．在时间设定框内分别设定需要自动开关机的时间开始和结束位置。时间格式为标准 24小时制
格式。如 06：00; 12：00; 23：00等
4．注意时间段的设定不要重合，且后段时间在前段时间之后。
5．按压〞保存〞按钮，保存设定的自动开关机时间。
6．确认 PC与 PLC时间要同步。
7．按压〞保存〞按钮，系统以当前参数运行。
3:操作菜单
1>锡炉操作：(可选)
2>导轨调整：(可选)
当第一次使用此功能或宽度不准时，需测量导轨实际宽度并写入
?
初始宽度
?
中，用
?
应用
?
确认；
以后直接写
?
目标宽度
?
，用
?
开始
?
确认即可。可用手动进行微小调整。
3>控制面板：
按压
即可弹出操作设备各局部按钮界面，。
