SUN EAST 电脑波峰焊用 户手册 图一 图二 图三 图四 图五 图六 保养分类 操作内容 运输系统 导轨各部位螺 丝检查 定期一个月 检查一次导轨上 各丝杆上的 螺丝是否有松 动现象， 检查部位如以 下图所示。 图一 图二 图三 36 PDF 文件使用 "pdf Fa ct or y " 试用版本创立 www ÿÿ . f i nepr i nt . com. cn
SUN EAST
电脑波峰焊用户手册

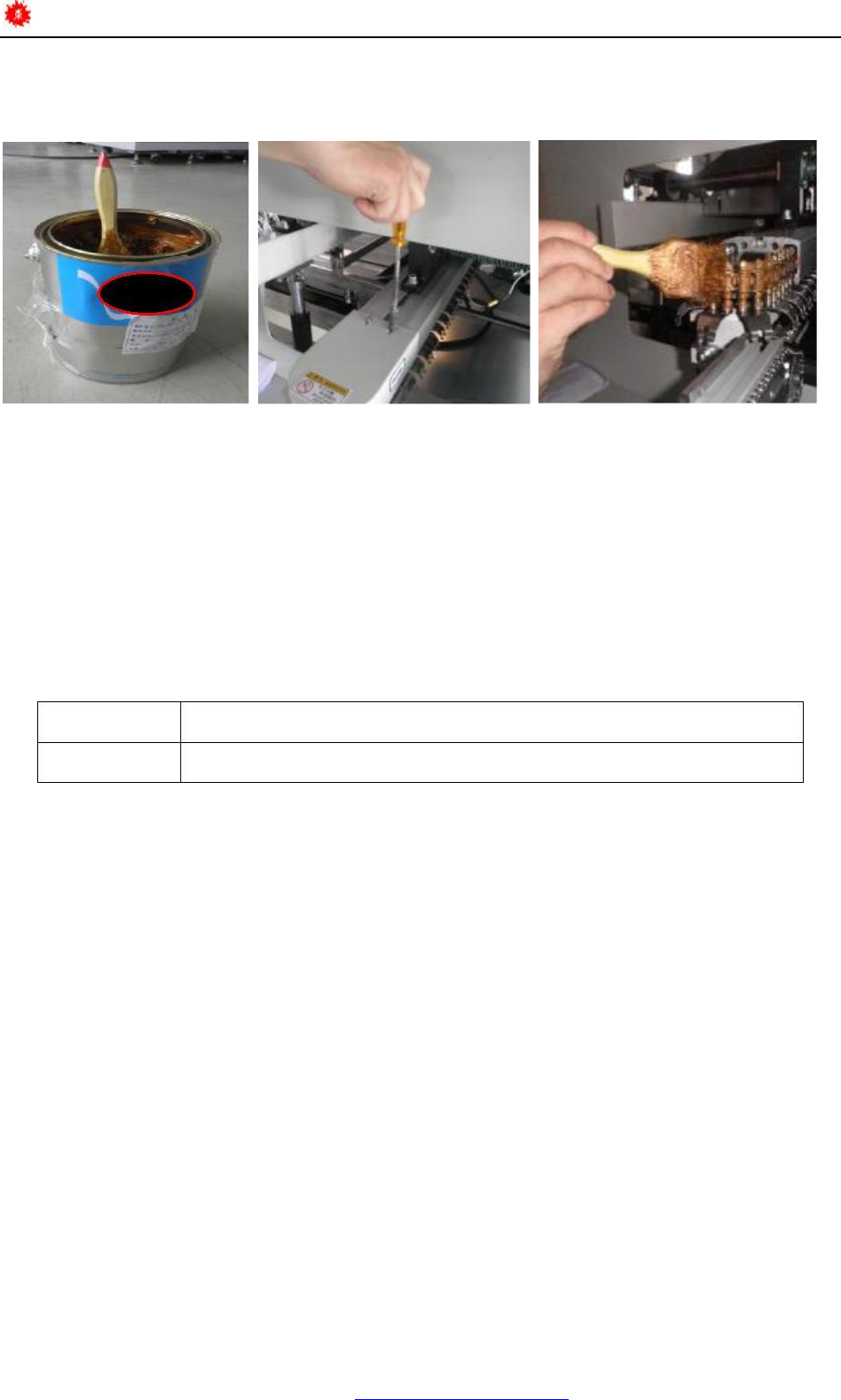

( 4)用毛刷将高温机油均匀地涂在左右运送链条各轴承位置上，如图二所示；
( 5)确认高温油涂覆均匀后，盖上链轮盒。
图一
图二
图三
注意：
1：传输系统在运行时，切勿将手或杂物等放、落入到链条中，以免影响正常运输，并危害人身或
设备平安；
2：开运输时不要进行导轨宽度的调整；
3：遇到紧急情况时，要立即按下
“
紧急掣〞，终止运行。在没有解决故障或没找出异常原因之前，
不要开动设备；如运送链内还有 PCB板，应手动摇出。
保养分类
操作内容
运输系统
链爪与运输链限力器的更换
处置方法：
( 1)从运输导轨的 PCB板输出装置部位卸下链条护罩，将链爪链卡扣位转调到敞开空间位置处，
如图一所示；
( 2)卸下链扣，用尖嘴钳将卡簧拆下，如图二所示；取掉待换链爪，换上新链爪，如图三所示；
( 3)更换弹簧垫片，再依次装回，如图四、五所示；〔注意此处更换的链爪一定要和以前的一致，
在导轨上成一条直线〕
( 4)向链爪上涂高温油，点动调试，确认涂覆均匀后盖上链爪盖，如图六所示。
35
PDF文件使用 "pdf Fact or y"试用版本创立 wwwÿÿ . f i nepr i nt . com. cn
SUN EAST
电脑波峰焊用户手册
图一
图二
图三
图四
图五
图六
保养分类
操作内容
运输系统
导轨各部位螺丝检查
定期一个月检查一次导轨上各丝杆上的螺丝是否有松动现象，检查部位如以下图所示。
图一
图二
图三
36
PDF文件使用 "pdf Fact or y"试用版本创立 wwwÿÿ . f i nepr i nt . com. cn
SUN EAST
电脑波峰焊用户手册
图四
运输链扭矩保护器的更换方法：
图五
图六
( 1)从运输马达轴上拆卸锁紧螺母，依次取下垫片、磨擦片及链轮；如图一至三所示。
( 2)换掉旧的磨擦片，装上新的磨擦片；如图四、五所示。
( 3)再反序装回各零件。
图一
图二
图三
图四
图五
图六
37
