SUN EAST
电脑波峰焊用户手册
图一
图二
图三
图四
图五
图六
保养分类
操作内容
运输系统
导轨各部位螺丝检查

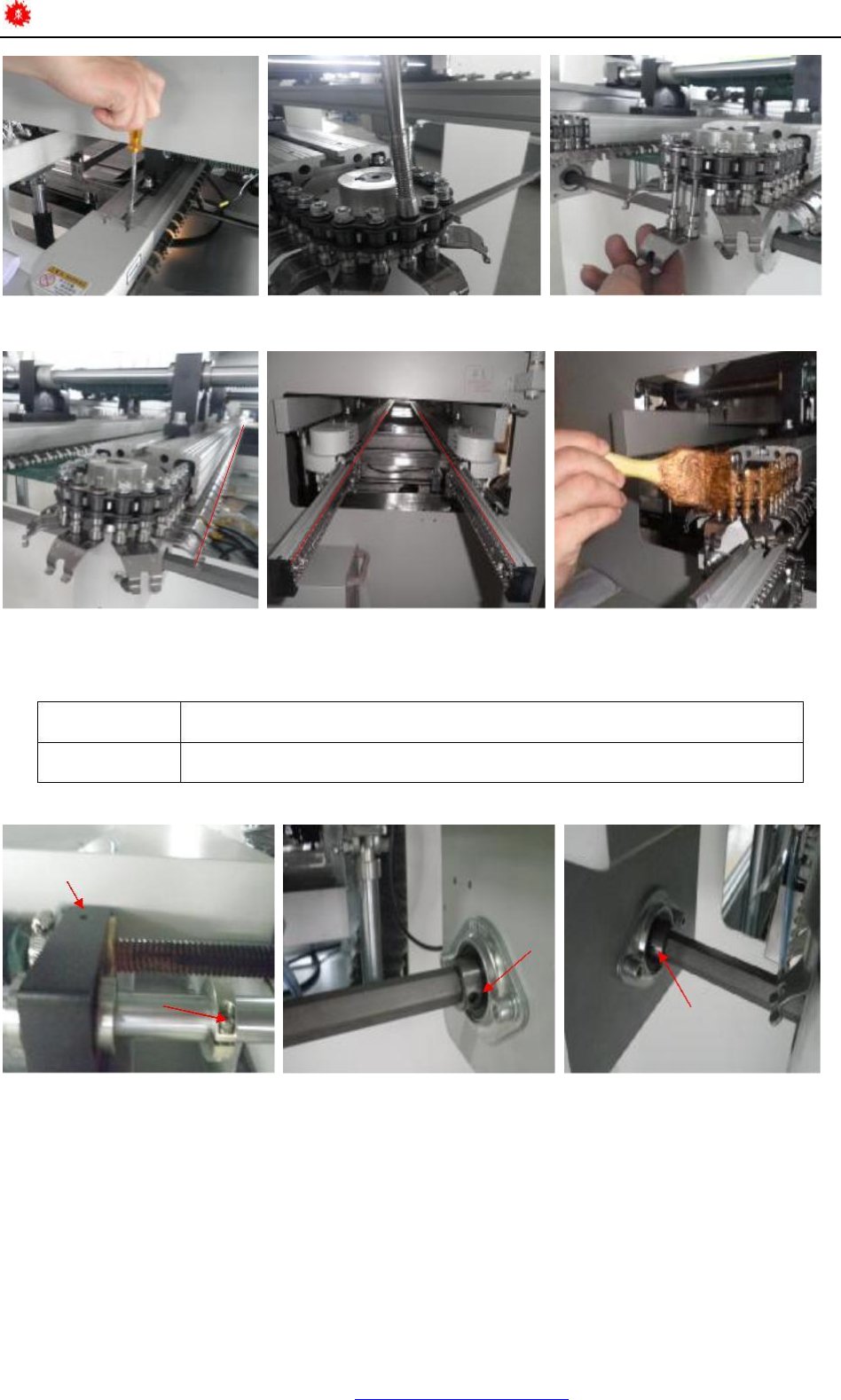

定期一个月检查一次导轨上各丝杆上的螺丝是否有松动现象，检查部位如以下图所示。
图一
图二
图三
36
PDF文件使用 "pdf Fact or y"试用版本创立 wwwÿÿ . f i nepr i nt . com. cn
SUN EAST
电脑波峰焊用户手册
图四
运输链扭矩保护器的更换方法：
图五
图六
( 1)从运输马达轴上拆卸锁紧螺母，依次取下垫片、磨擦片及链轮；如图一至三所示。
( 2)换掉旧的磨擦片，装上新的磨擦片；如图四、五所示。
( 3)再反序装回各零件。
图一
图二
图三
图四
图五
图六
37
PDF文件使用 "pdf Fact or y"试用版本创立 wwwÿÿ . f i nepr i nt . com. cn
SUN EAST
电脑波峰焊用户手册
调节导轨宽度：
如下图，顺时针或逆时针摇动手柄，即可调节导轨宽度，〔注意：调节宽度时必须停止运输功能，否
那么会发生设备故障〕
调节导轨水平度：
如下图，调节支撑杆底部的转盘，即可调节水平度〔调解时入口处支撑杆因调节为最低状态，以此
为基点〕调节的角度可在角度尺上反响出来；如以下图所示。
保养分类
操作内容
助焊剂喷雾系统
调整松香成份，控制比重。
处置方法：
翻开松香筒，用比重计测量松香液的比重，如果与需要值有偏差，那么根据具体情况调整或更换所
用的助焊剂溶液。具体操作步骤如图一、二
……
五所示。〔助焊剂比重在 0. 83g/ cm3为最正确〕
38
