Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
→ Verlegen Sie die Leitungen genauso, wie in der Abbildung gezeigt. Schnüren Sie die

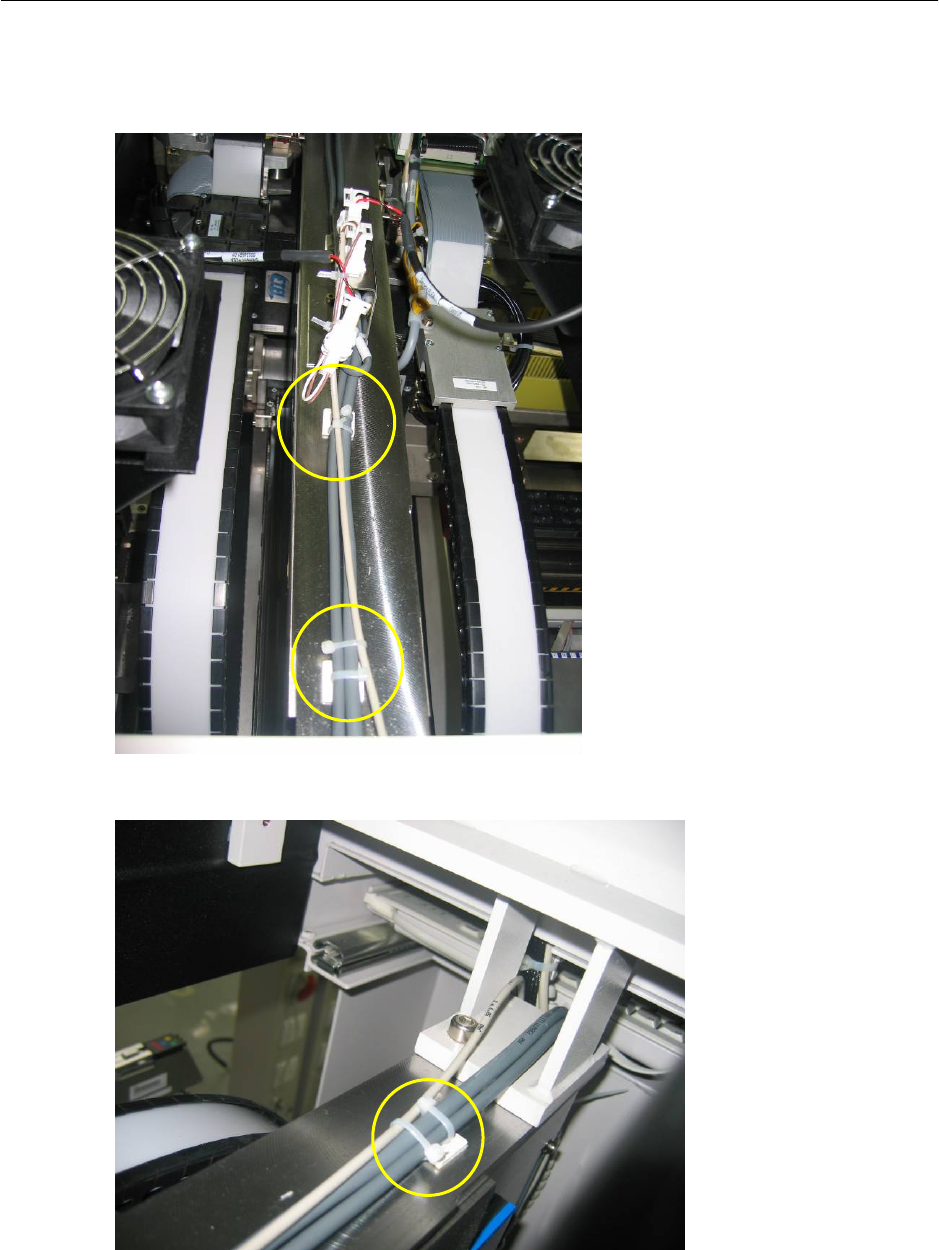

Abbildung 2.4.1-3 Stromleitung für das Magnetventil verlegen
Abbildung 2.4.1-4 Stromleitung für das Magnetventil verlegen
Leitung und die vorhandene Leitung mit Hilfe des mitgelieferten Kabelbinders (Artikel-Nr.
00805140-FS) zusammen. Schließen Sie die Leitung an das Magnetventil an.
2-16
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006

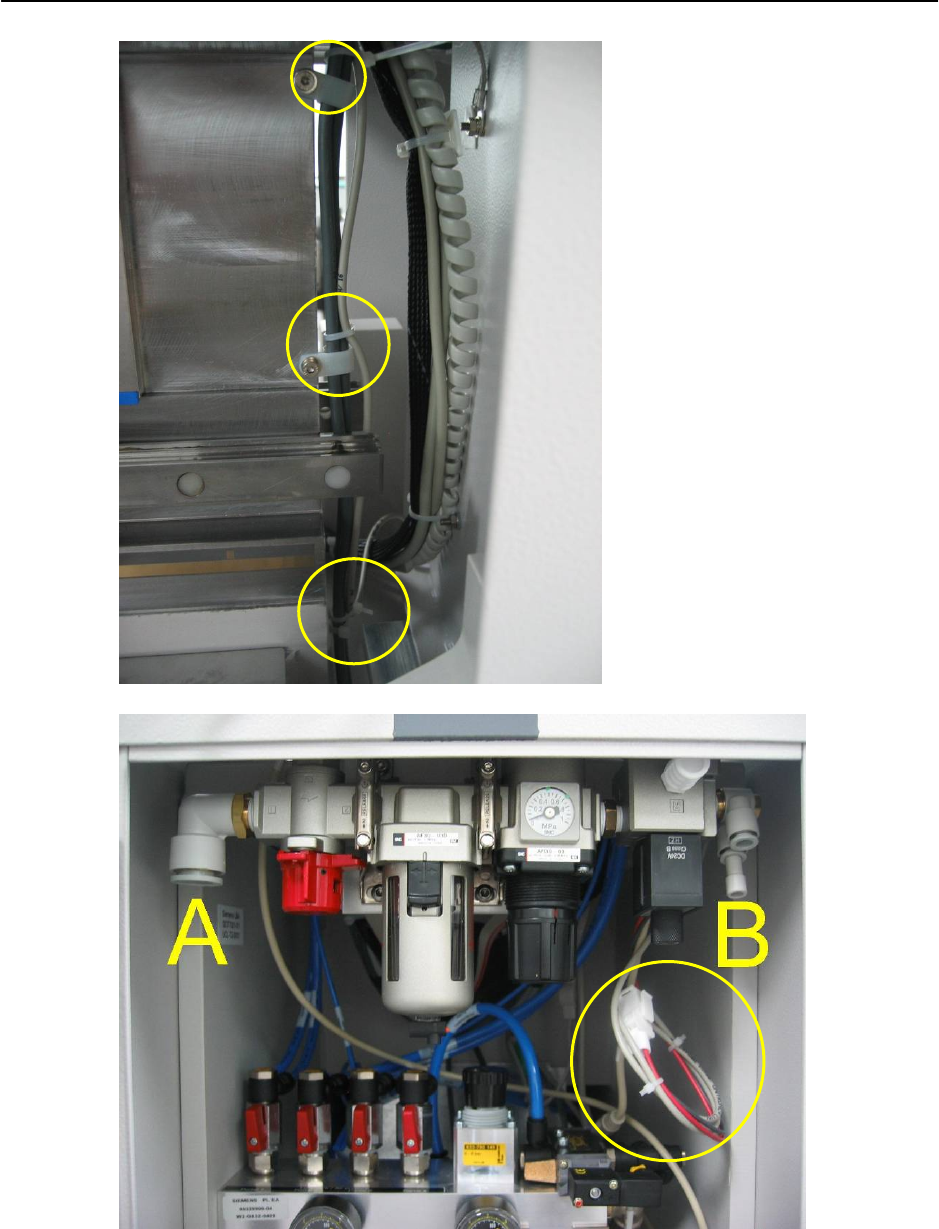

Abbildung 2.4.1-5 Stromleitung für das Magnetventil verlegen
Abbildung 2.4.1-6 Druckluftleitungen anschließen
2-17
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
→ Verbinden Sie die Druckluftversorgung mit Einlass “A” und schalten Sie das Hauptventil
ein ("ON"). Stellen Sie den Druck auf 5,5 bar ein.
→ Schließen Sie einen Schlauch (Artikel-Nr. 03031461-FS) an Anschluss “B” an und
verlegen Sie ihn Richtung Maschinenmitte. Führen Sie das Schlauchende durch die
Öffnung des Transports (wie in Abbildung 2.4.1-7 gezeigt) und befestigten Sie ihn mit
einem T-Stutzen (Artikel-Nr. 03031667-FS).

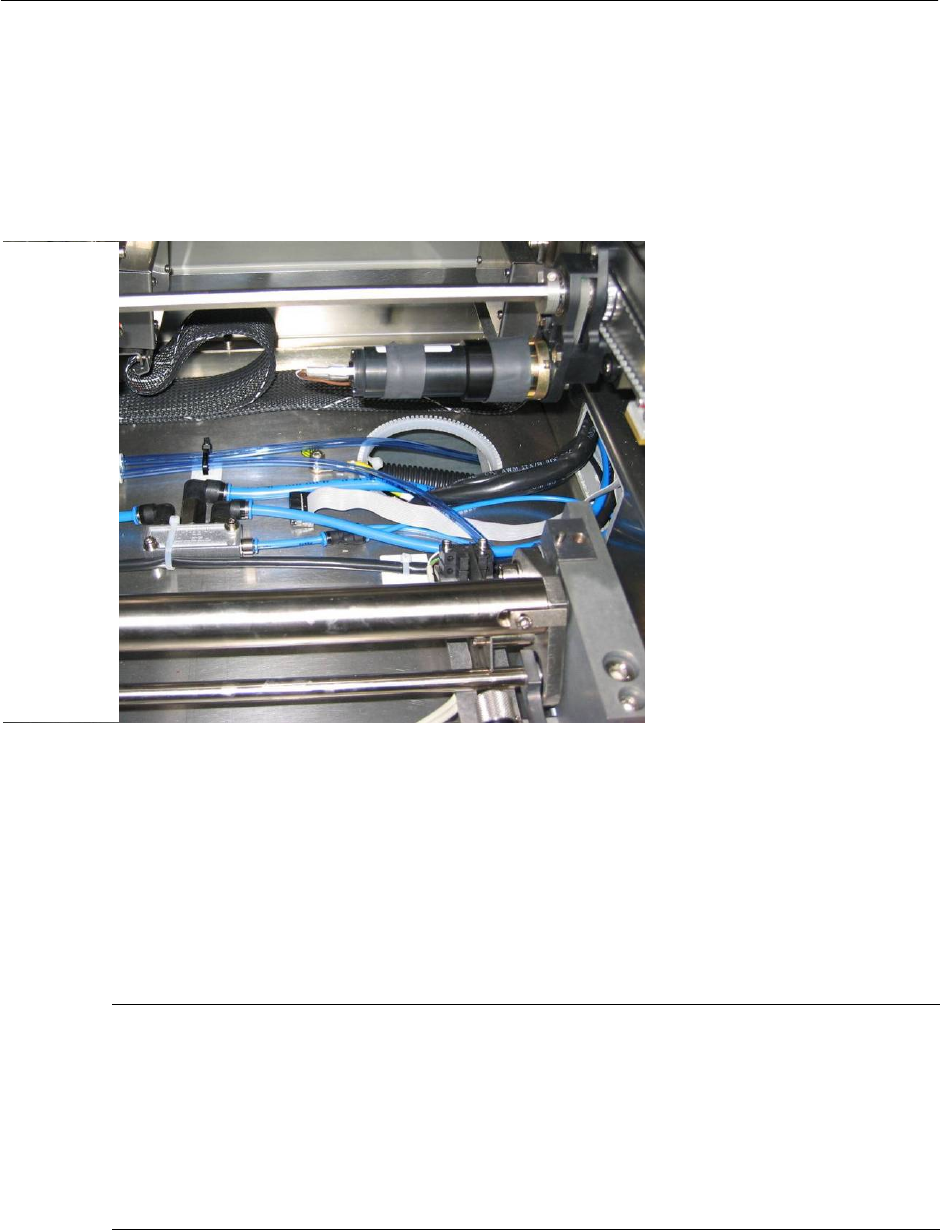

Abbildung2.4.1-7 T-Stutzen-Abzweig für die Versorgung von 4 Bestückbereichen
→ Führen Sie vom Stecker des T-Stutzens aus den Schlauch zu allen 4 Bestückbereichen,
wie in Abbildung 2.4.1-8 gezeigt. Setzen Sie am Ende der Leitungen einen Y-Stutzen auf
(Artikel-Nr. 03031439-FS). Schnüren Sie die Leitungen mit den mitgelieferten
Kabelbindern (Artikel-Nr.: 00805140-FS) und Unterlagen (Artikel-Nr.: 00318666-FS)
zusammen.
HINWEIS
Der Abzweigstecker ermöglicht die Druckluftversorgung von vier Bestückbereichen. Wenn
AVSP nicht an allen Bestückbereichen erforderlich ist, können diese Bereiche von der
Verlegung der Schläuche ausgenommen werden (z. B. beim Einfachtransport). Der Betrieb
von AVSP in den anderen Bereichen wird dadurch nicht beeinträchtigt. Zum Abschließen der
freien Anschlüsse am Abzweigstecker stehen spezielle Stecker zur Verfügung (03031441-
FS).
