Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
→ Befestigen Sie die AVSP-Platte am Hubtisch.
Abbildung 2.4.4-4 zeigt die befestigte AVSP-Platte.
→ Setzen Sie für alle anderen Bestückbereiche, die AVSP erfordern, die Verteilerkarten
entsprechend ein.
→ Setzen Sie alle ausgebauten Hubtisch-Tischplatten und die PCB-Abdeckungen wieder in
ihren ursprünglichen Positionen ein.
Abbildung 2.4.4-4 Eingesetzte AVSP-Tischplatte
2-28
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
2.5 Installation des Pinmoduls
→ Stellen Sie die Transportbreite exakt auf die PCB-Breite ein. Gehen Sie dabei so vor, wie
in der Bedienungsanleitung für die SIPLACE HS-60 beschrieben. Lassen Sie die PCB
durch die gesamte Transportlänge laufen, um sicherzustellen, dass die Breite
entsprechend eingestellt ist.
→ Beenden Sie die Sitzung nach dem Einstellen der Transportbreite und vor der Installation
des Pinmoduls. Schalten Sie die Maschine aus..
WARNUNG
Sobald das Pinmodul installiert ist, darf die Transportbreite nicht neu eingestellt werden.
Wenn eine Neu-Einstellung nötig ist, müssen zunächst das/die Pinmodul(e) und die vom
Hubtisch her angeschlossenen Schläuche entfernt werden.
→ Verbinden Sie das L-Anschlussstück am Pinmodul (Artikel-Nr.: 03031408-FS) mit der
Verteilerkarte. Stellen Sie sicher, dass alle Anschlüsse entsprechend der alphabetischen
Codierung miteinander verbunden sind.
WARNUNG
Wenn die Anschlüsse nicht richtig miteinander verbunden sind, können ein Ausfall des
Pinmoduls oder Schaden am Pinmodul die Folge sein.
2-29
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
→ Wählen Sie die Schlauchlänge entsprechend der Transportspurnummer, an der sich
das/die Pinmodul/e befindet/en.
HINWEIS
Die Schlauchlänge muss entsprechend des Installationsorts für das Pinmodul am Hubtisch
angepasst werden, um zu verhindern, dass die Schläuche die Transportschiene berühren
oder queren.Empfehlungen zur Schlauchlänge finden Sie in Anhang 7.1. Die farbige
alphabetische Codierung der AVSP-Tischplatte dient als Referenz für den Einsatz der im
Anhang benannten Tischplatte.
Maximal 3 Pinmodule können in jedem Bestückbereich eingesetzt werden.

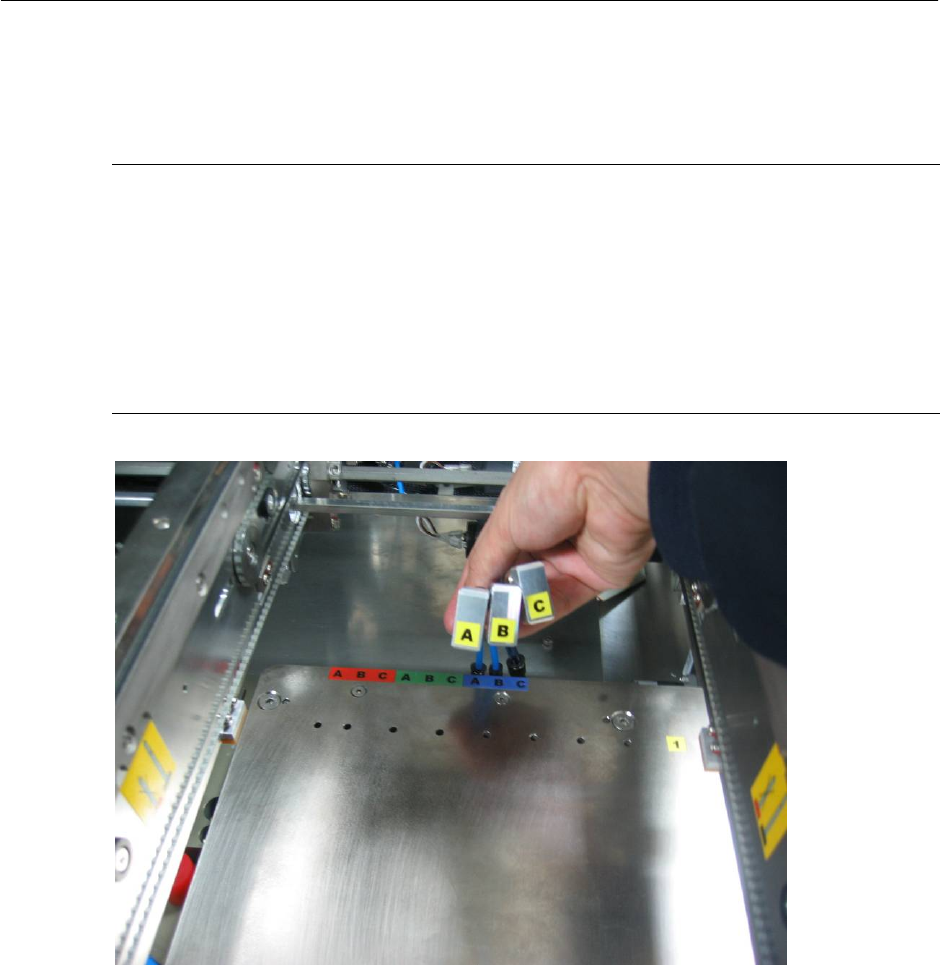

Abbildung 2.5-1 Anschluss des Schlauchs für die Druckluftversorgung zum Pinmodul
