Nachrüstanleitung & Benutzerhandbuch / Au tomatic Vacuum Support Pins (AVSP) Ausgabe 04/2006 → Schließen Sie die Maschi nenabdeckung und d rücken Sie den Startschalter der Maschine. → Gehen Sie zu den Einzelfunktion …
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
Saugnapf
Drehknopf zur
Deaktivierung
Endkappe

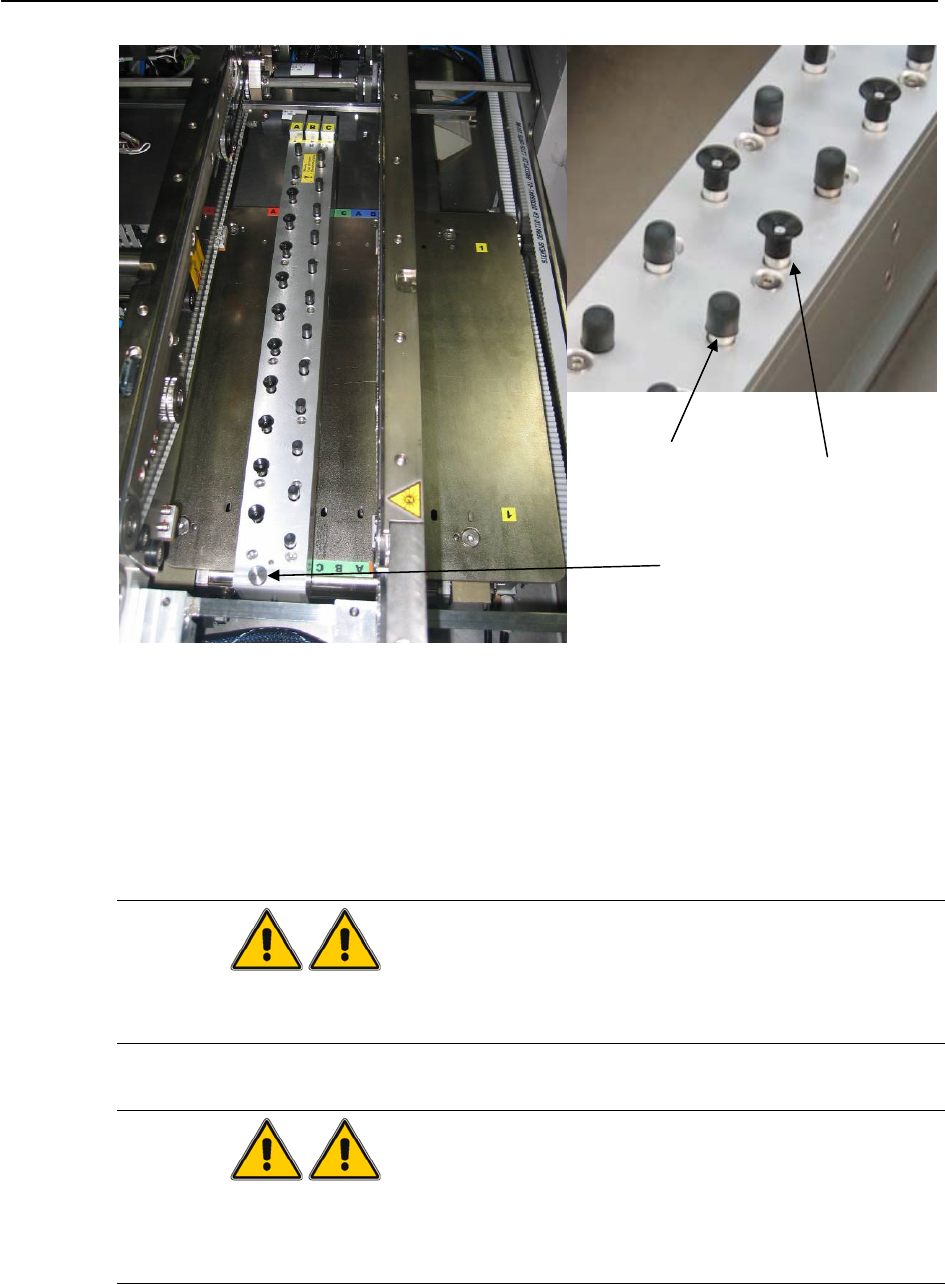

Abbildung 3.2-4 Drehknopf zur Deaktivierung, Endkappe und Saugnapf am Pinmodul
→ Drehen Sie den Drehknopf gegen den Uhrzeigersinn und sperren Sie die deaktivierten
Pins in ihrer Position.
→ Drücken Sie den Schalter "COMMON SWITCH" den entsprechenden Schalter für
"CONVEYOR" erneut und halten Sie beide gedrückt. Die Status-LED beginnt zu blinken.
Lassen Sie die Schalter los, wenn die Status-LED nicht mehr blinkt.
→ Alle Pins werden auf die niedrigste Position zurückgesetzt.
WARNUNG
Stellen Sie sicher, dass alle Pins in die Abwärtsbewegung zurücksetzt werden und dass die
Status-LED langsamer blinkt als im vorigen Schritt.
WARNUNG
Die maximal zulässige Bauelementhöhe beträgt 15 mm. Stellen Sie sicher, dass auf der
PCB keine höheren Bauelemente verwendet werden. Wenn höhere Bauelemente vorhanden
sind, stellen Sie sicher, dass diese keinen Kontakt mit den Pinmodulen haben.
3-35
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
→ Schließen Sie die Maschinenabdeckung und drücken Sie den Startschalter der
Maschine.
→ Gehen Sie zu den Einzelfunktionen des Transports.
Die folgende Seite sollte angezeigt werden.

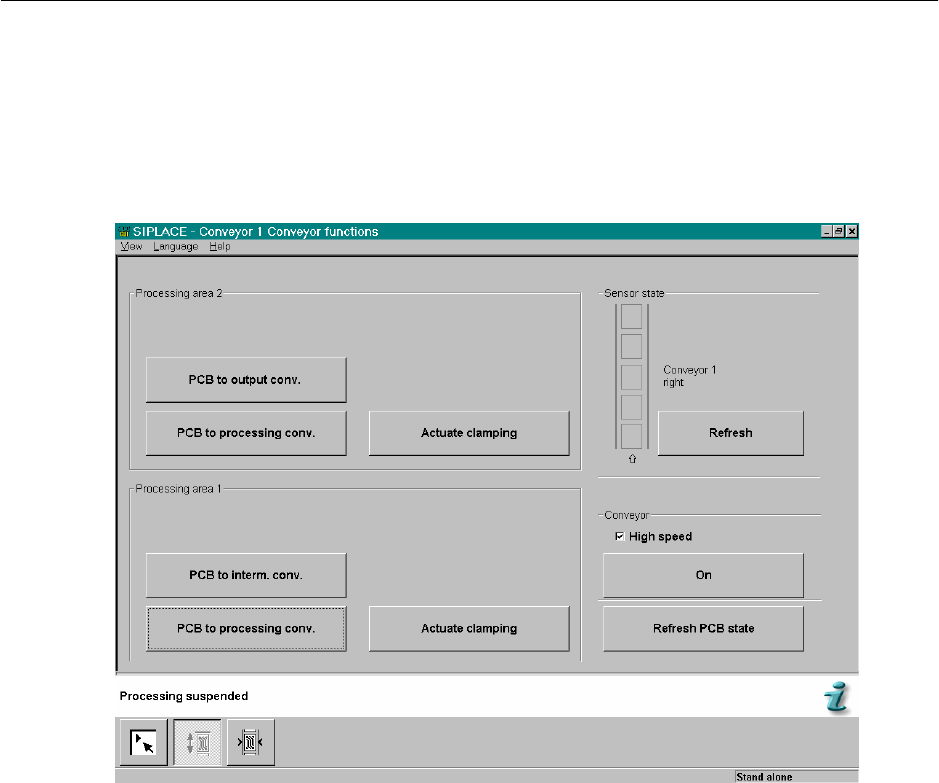

Abbildung 3.2-5 Einzelfunktionen des Transports
→ Führen Sie eine Bespiel-PCB in den entsprechenden Bestückbereich ein. Die Pins
werden entsprechend dem PCB-Profil eingestellt.
→ Entnehmen Sie die Beispiel-PCB aus der Maschine. Die Teaching-Schritte sind damit
abgeschlossen und die AVSP-Option schaltet in den Produktionsmodus zurück.
Überprüfen Sie dies anhand der Status-LED. Sie sollte permanent leuchten.
→ Führen Sie dieselbe PCB noch einmal ein, um zu prüfen, ob die Abstützung ausreicht.
3-36
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
3.3 Schritte im Produktionsmodus
Standardmäßig ist beim Einschalten der AVSP-Option der Produktionsmodus aktiv. Nur
wenn der vordefinierte Schalter aktiviert ist, wird der Teaching-Modus eingeschaltet.
Im Produktionsmodus sorgt AVSP automatisch für die Abstützung der PCB während des
Bestückvorgangs der Bauelemente. Dabei wird das Pinmodul auf- und abbewegt, während
das Vakuum ein- und ausgeschaltet wird, um die PCB-Abstützung zu maximieren. Die
folgende Abbildung zeigt den Prozess:

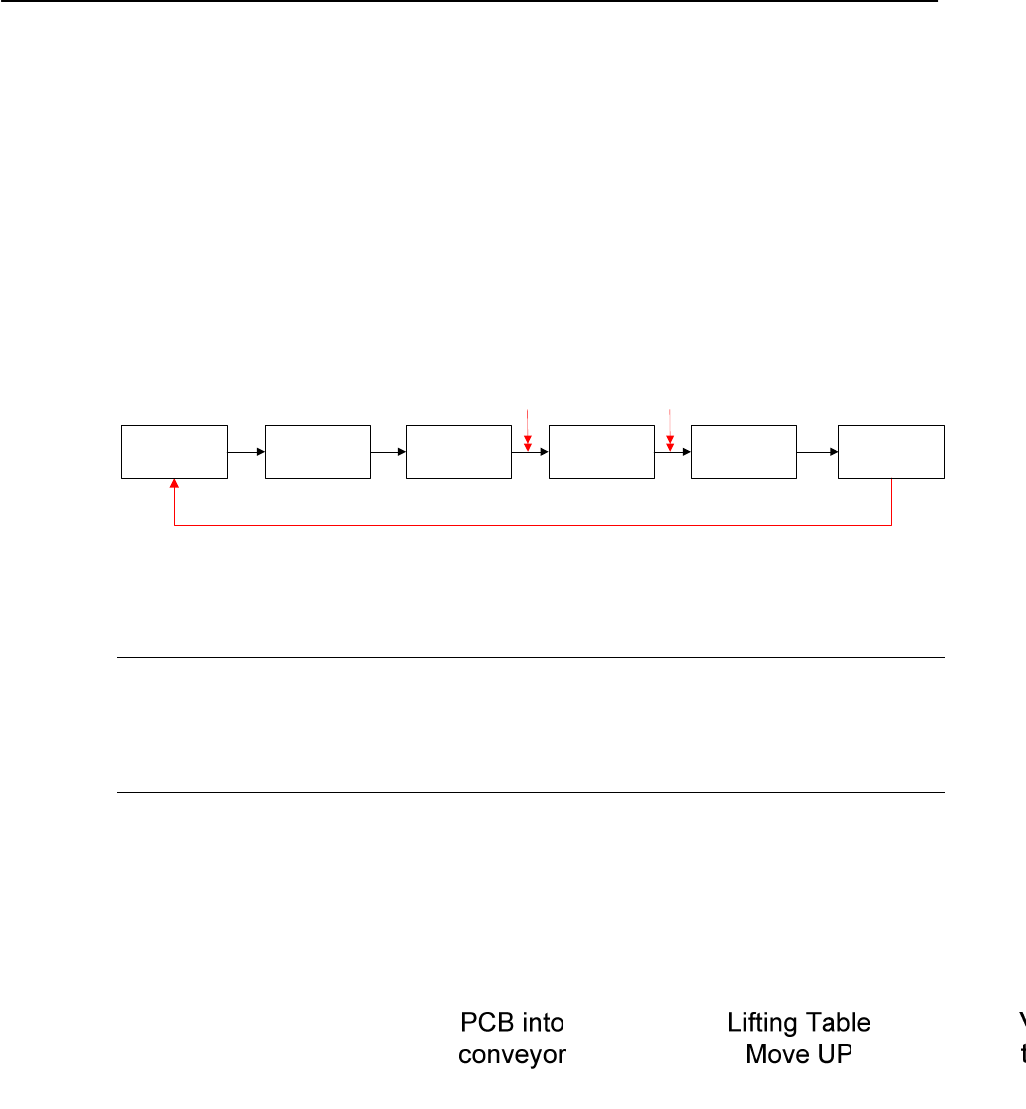

Abbildung 3.3-1 Ablauf des Produktionsmodus
HINWEIS
Die VACUUM-LED am AVSP-Steuergerät leuchtet, wenn der Druck unter 300mbar abfällt.
Suchen Sie nach Leckstellen an der Vakuumlinie (vor allem an den Übergängen zwischen
Saugnäpfen und PCB).
