Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
6 Fehlerbehebung
6.1 Teaching-Modus kann nicht aufgerufen werden
→ Prüfen Sie, ob die AVSP-Option aktiviert ist. Die Status-LED leuchtet permanent, wenn
AVSP aktiviert ist oder sie leuchtet kurz bei deaktivierter Vakuumfunktion.
→ Prüfen Sie, ob der Referenzlauf der Maschine abgeschlossen ist. Ein Referenzlauf der
Maschine ist nötig, damit die Teaching-Funktion korrekt ausgeführt werden kann.
6.2 Teaching-Modus: Pin(s) nicht in niedrigste
Position zurückgesetzt
→ Prüfen Sie alle Schlauchverbindungen und die Druckluftversorgung. Der Druck sollte 5,0
bar betragen.
→ Prüfen Sie, ob der Überdruckschalter am Magnetventil aktiviert ist. Stellen Sie sicher,
dass er deaktiviert ist.
Überdrucksch
alter
Abbildung 6.2-1 Überdruckschalter für Magnetventil
6-43
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
6.3 eaching-Modus: Pins bewegen sich nicht nach
e Schlauchverbindungen und die Druckluftversorgung. Der Druck sollte 5,0
bar betragen.
iert ist.
ng gefettet werden.
6.4 roduktionsmodus: Pins bewegen sich frei /
gen und die Druckluftversorgung. Der Druck sollte 5,0
bar betragen.
iert ist.
len Sie dies ein paar Mal. Prüfen Sie erneut. Wenn das
T
oben
Prüfen Sie all
→
→ Prüfen Sie, ob der Überdruckschalter am Magnetventil aktiviert ist. Stellen Sie sicher,
dass er deaktiv
→ Überprüfen Sie das für die Pinmodule geplante Wartungsprogramm. Unter Umständen
muss die innere Dichtu
P
nicht eingespannt
→ Prüfen Sie alle Schlauchverbindun
→ Prüfen Sie, ob der Überdruckschalter am Magnetventil aktiviert ist. Stellen Sie sicher,
dass er deaktiv
→ Wenn alles in Ordnung zu sein scheint, aktivieren Sie den Teaching-Modus und brechen
Sie ihn dann ab. Wiederho
Problem weiter besteht, senden Sie das Pinmodul zur Reparatur ein.
6-44
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
7 Anhang

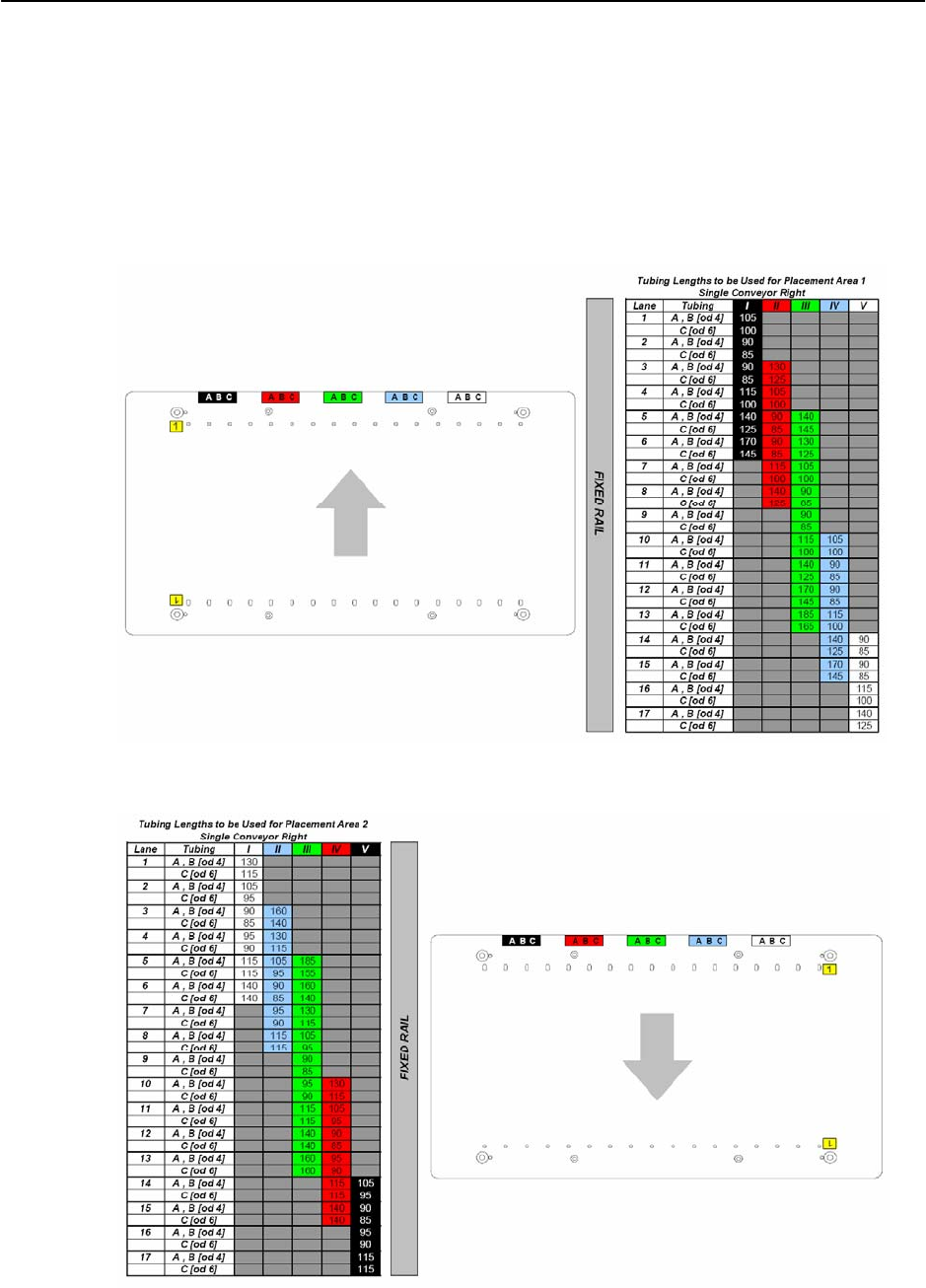

7.1 Empfehlungen zur Schlauchlänge
7.1.1 Bestückbereich 1 beim Einzeltransport, Rechte Seite fest
7.1.2 Bestückbereich 2 beim Einzeltransport, Rechte Seite fest
7-45
