3.3 Размеры и масса
3.3.1 Технические данные - размеры и масса
3
Длина автомата
SX1/SX2 1500 мм
Ширина автомата
SX1/SX2
*a
2475 мм
Высота автомата
С индикаторной лампой
С открытыми защитными кожухами
(при высоте транспортера ПП 900 мм)
(при высоте транспортера ПП 930 мм)
(при высоте транспортера ПП 950 мм)
Макс. 1765 мм
1980 мм
2010 мм
2030 мм
Высота прохода над полом
(при высоте транспортера ПП 900 мм)
(при высоте транспортера ПП 930 мм)
(при высоте транспортера ПП 950 мм
)
120 мм ± 15 мм
150 мм ± 15 мм
170 мм ± 15 мм
Масса SX
*b
SX1 с 2x тележками для компонентов 60
SX1 с 2x тележками для компонентов 60 (с полной оснасткой)
SX2 с 2x тележками для компонентов 60
SX2 с 2x тележками для компонентов 60 (с полной оснасткой)
2482 кг
2806 кг
2532 кг
2856 кг
Рабочая площадь SX
a
SX1/SX2 с 2 тележками для компонентов 60 3,71 м²
При расчете поверхностной нагрузки был сделан допуск на наличие сво-
бодных рабочих зон по 0,5 м с каждой стороны машины.
Поверхностная нагрузка SX
c
SX1
SX2
6,1 кН/м²
6,2 кН/м²
При расчете поверхностной нагрузки был сделан допуск на наличие сво-
бодных рабочих зон по 1,0 м с каждой стороны машины.
Поверхностная нагрузка SX
c
SX1
SX2
4,7 кН/м²
4,8 кН/м²
Кол-во ножек машины 4
*)a Стандартная конфигурация: 1 тележка для компонентов внутри и 1 тележка снаружи, с откинутыми вниз рукоятками.
*)b Стандартная конфигурация: 1 тележка для компонентов внутри, 1 тележка снаружи и одинарный транспортер.
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.3 Размеры и масса Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
106
3.3.2 Размеры
3.3.2.1 Размеры автомата SX1/SX2
3
Рис. 3.3 - 1 Размеры автомата SX1/SX2 (1 тележка для компонентов внутри, 1 тележка снаружи)
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.3 Размеры и масса
107

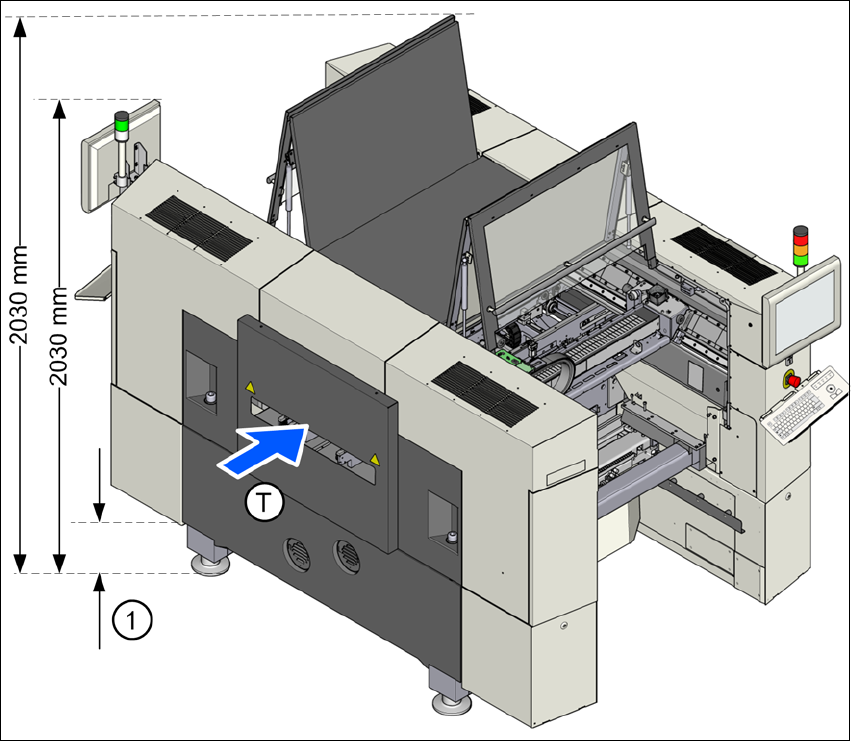

3.3.3 Высота открытого защитного кожуха
3
Рис. 3.3 - 2 Высота открытого защитного кожуха - размеры в миллиметрах
Указанные размеры относятся к макс. высоте транспортера ПП 950 мм.
(1) Высота меняется в зависимости от установленной высоты транспортера ПП
– при высоте транспортера ПП 900 мм = 120 мм ± 15 мм
– при высоте транспортера ПП 930 мм = 150 мм ± 15 мм
– при высоте транспортера ПП 950 мм = 170 мм ± 15 мм
