Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.3 Размеры и масса 109 3.3.5 Цент р тяжести 3.3.5.1 Цен тр тяже сти авт омата SX1/SX2 3 Ри…
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.3 Размеры и масса Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
108
3.3.4 Радиусы маневрирования тележек для компонентов на SIPLACE SX1/
SX2
3

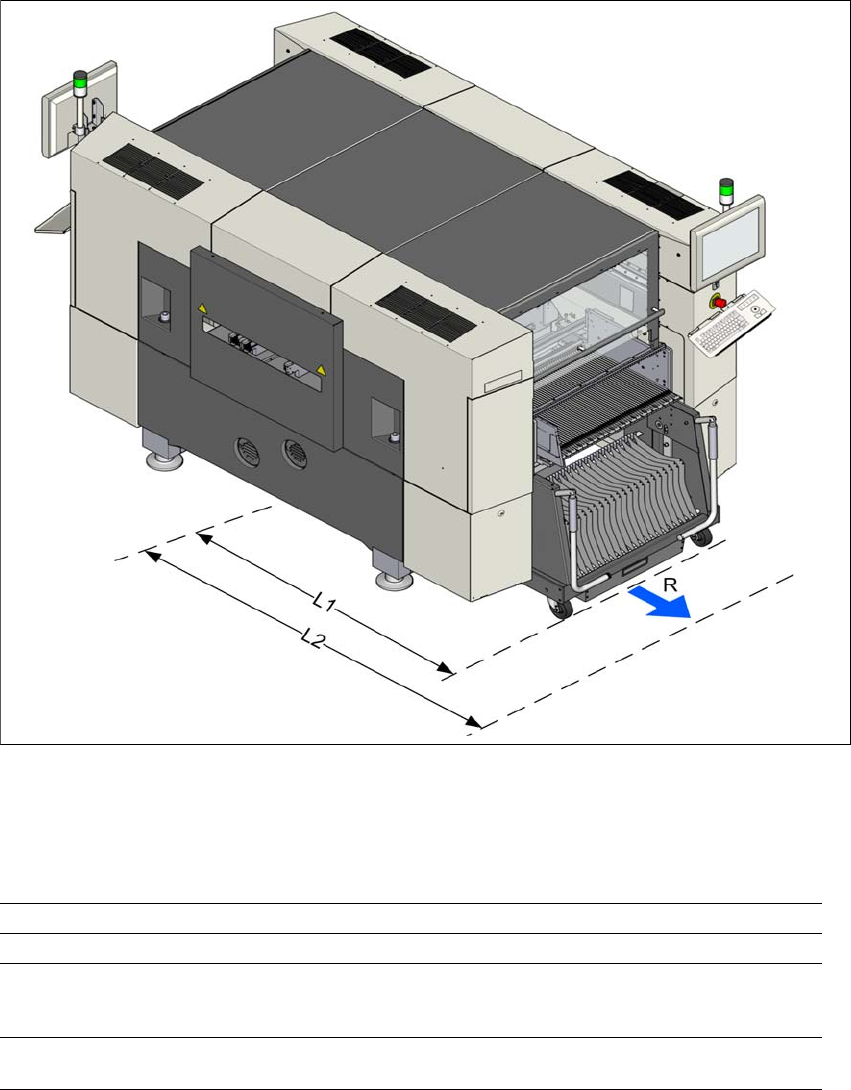

Рис. 3.3 - 3 Радиусы маневрирования тележек для компонентов на автомате SX1/SX2
Радиусы маневрирования R тележек для компонентов на автомате SX1/SX2 составляют:
3
3
Место установки 1 (снаружи) Место установки 2 (внутри)
Радиус маневрирования R 760 мм 760 мм
Расстояние L1: от центра
машины до внешней кромки
тележки
1300 мм 1175 мм
Расстояние L2: от центра
машины до стены
2060 мм 1935 мм
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.3 Размеры и масса
109
3.3.5 Центр тяжести
3.3.5.1 Центр тяжести автомата SX1/SX2
3

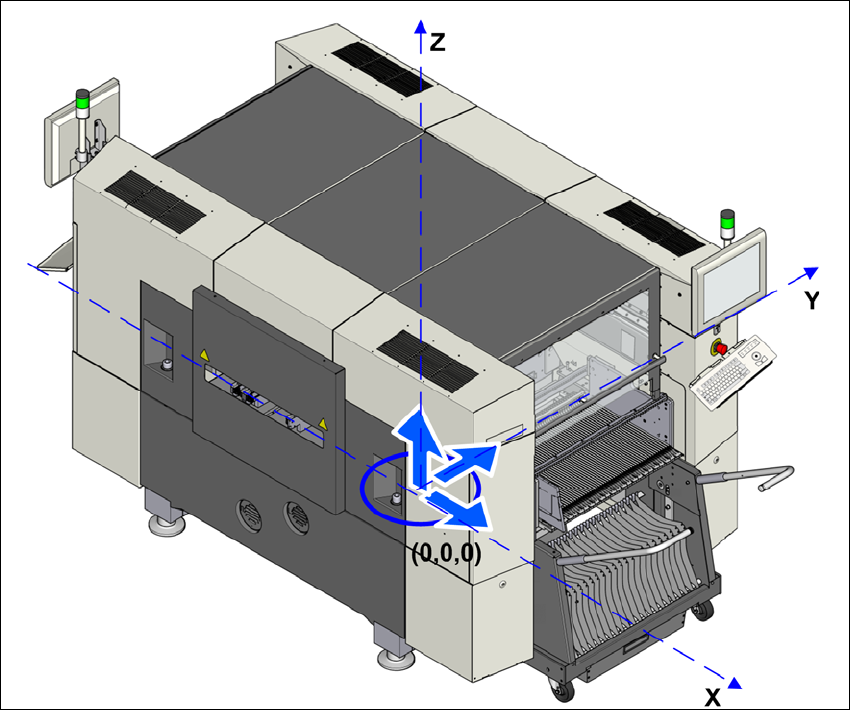

Рис. 3.3 - 4 Центр тяжести автомата SX1/SX2, мм
Координата X0 мм
Координата Y0 мм
Координата Z738,5 мм
Указанные координаты центра тяжести относятся к автомату с высотой транспортера печат-
ных плат 900 мм.
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.4 Обзоры узлов Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
110
3.4 Обзоры узлов
3.4.1 Обзор узлов SIPLACE SX2
3
3
Рис. 3.4 - 1 Автомат SX2 - обзор узлов
(1) Базовый модуль
(2) Модуль робота
(3) Портал 2 с монтажной головкой
(4) Транспортер ПП (одинарный или двойной)
(5) Портал 1 с монтажной головкой
(6) Монитор с клавиатурой (2x)
(7) Тележка для компонентов на месте установки 1
(8) Место установки 2 со втягивающим устройством, резаком ленты, направляющим кана-
лом для пустой ленты
(T) Направление транспортировки печатных плат
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
