3 Технические характеристики и узлы Руков одство по эксп луатации SIPLACE SX1/SX2 3.5 Монтажная головка Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 112 3.5 Монтажная го лов к а 3.5.1 SIPLACE SpeedSt ar C&P20 для…
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.4 Обзоры узлов
111
3.4.2 Обзор узлов SIPLACE SX1
3
3

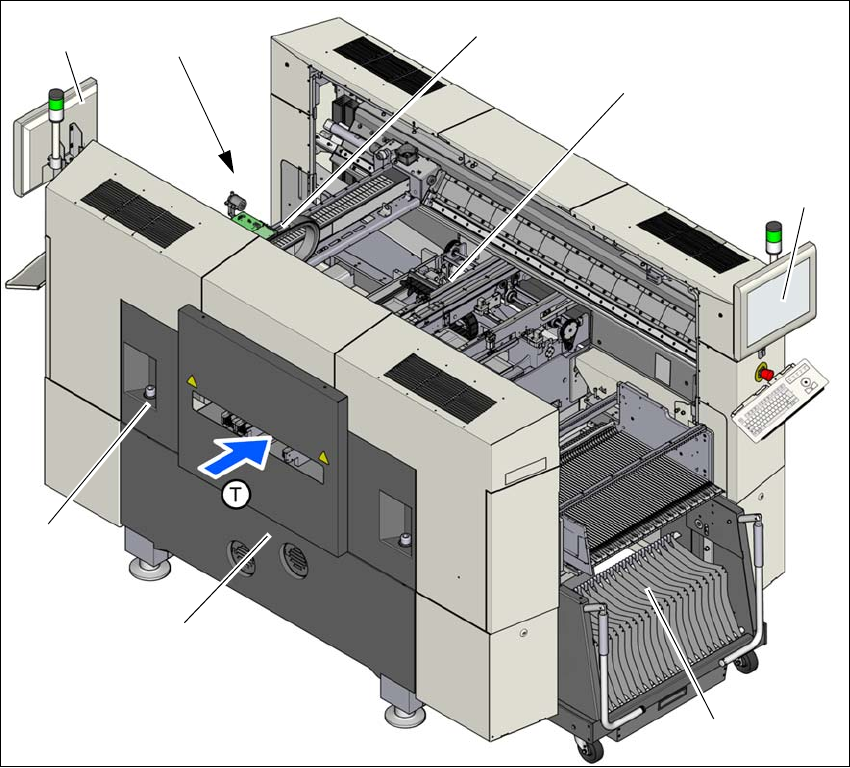

Рис. 3.4 - 2 Автомат SX1 - обзор узлов
(1) Базовый модуль
(2) Модуль робота
(3) Портал 1 с монтажной головкой
(4) Транспортер ПП (одинарный или двойной)
(5) Монитор с клавиатурой (2x)
(6) Место установки 2 с тележкой для компонентов
(7) Место установки 1 со втягивающим устройством, резаком ленты, направляющим кана-
лом для пустой ленты
(T) Направление транспортировки печатных плат
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.5 Монтажная головка Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
112
3.5 Монтажная головка
3.5.1 SIPLACE SpeedStar C&P20 для монтажа Very High Speed
3

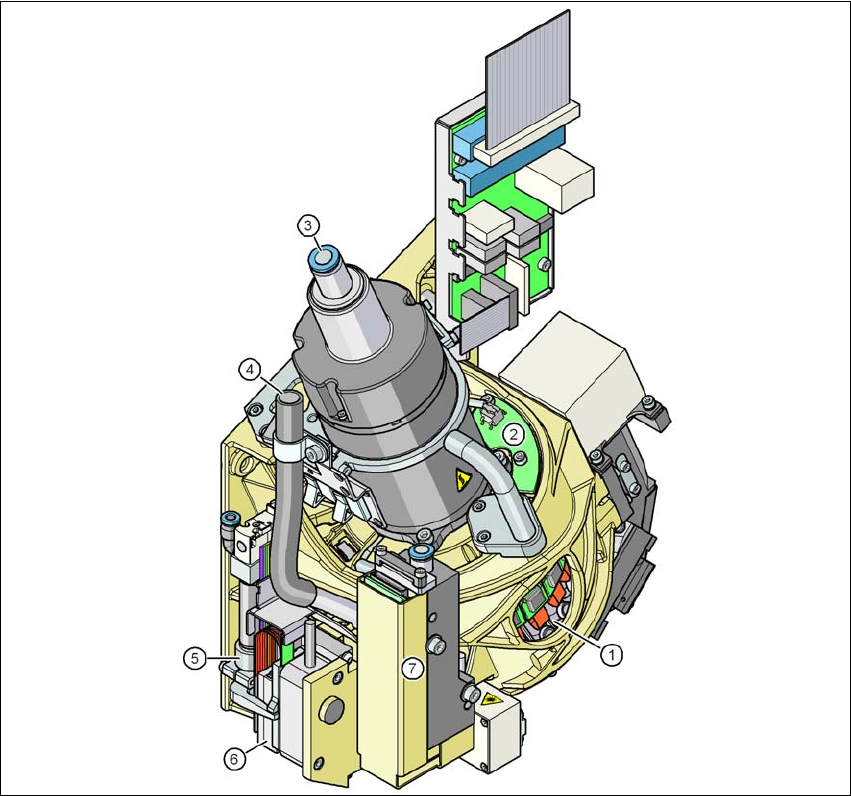

Рис. 3.5 - 1 SIPLACE SpeedStar - функциональные узлы, часть 1
(1) Привод DP, 20 приводов
(2) Плата "Вакуумный датчик контура удерживания"
(3) Пневматическое присоединение для 20 трубок Вентури контура забора/монтажа и
удерживания
(4) Воздухоотвод для вентиля регулирования давления (7)
(5) Возвратный цилиндр
(6) Электродвигатель Z (электродвигатель с линейно движущимся ротором)
(7) Регулирующий клапан
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.5 Монтажная головка
113
3
Рис. 3.5 - 2 SIPLACE SpeedStar - функциональные узлы, часть 2
(1) Камера для компонентов C&P, тип 23, 6 x 6, цифровая
(2) Плата промежуточного распределителя
(3) Двигатель звезды
(4) Рукоятка
(5) датчик компонентов
(6) Звезда с 20 присосами
