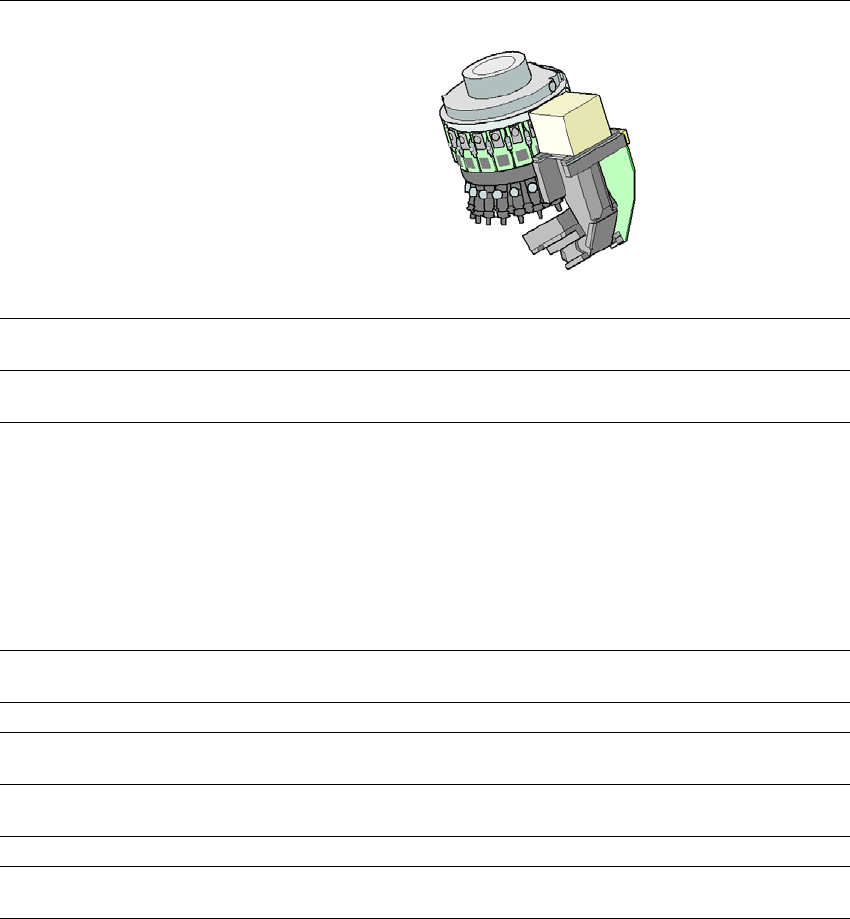

3.5.1.2 Технические данные SIPLACE SpeedStar (C&P20)
3
SIPLACE SpeedStar (C&P20)
с камерой для компонен-
тов 23
с камерой для компонентов
41
Спектр компонентов
*a
*)a Учитывайте то, что спектр монтируемых компонентов также зависит от геометрии монтажной пло-
щадки, указываемых заказчиком стандартов, допусков на упаковку компонентов и допусков на ком-
поненты.
01005 до 2220, Melf, SOT,
SOD
03015 до 2220, Melf, SOT, SOD,
Bare-Die, Flip-Chip
Спецификации компо-
нентов
макс. высота
мин. шаг выводов
мин. ширина выводов
мин. шаг шарика
мин. диаметр шарика
мин. размеры
макс. размеры
макс. вес
4 мм
0,25 мм
0,1 мм
0,4 мм
0,2 мм
0,4 мм x 0,2 мм
6 мм x 6 мм
1 г
4 мм
0,08 мм
0,03 мм
0,10 мм
0,05 мм
0,12 мм x 0,12 мм
6 мм x 6 мм
1 г
Программируемая сила
посадки
1,5 - 4,5 Н 1,5 - 4,5 Н
Типы присосов 10xx, 11xx, 12xx 10xx, 11xx, 12xx
Точность X/Y
*b
*)b Значения точности подтверждаются во время приемки машины; они соответствуют комплекту по-
ставки и заявленной производительности SIPLACE.
± 41 мкм / 3σ
± 55 мкм / 4σ
± 41 мкм / 3σ
± 55 мкм / 4σ
Угловая точность ± 0,5° / 3σ
± 0,7° / 4σ
± 0,5° / 3σ
± 0,7° / 4σ
Уровни освещения 55
Варианты настройки
уровней освещения
256
5
256
5

3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.5 Монтажная головка Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
116
3.5.1.3 Датчик контейнера для бракованных компонентов
3
3.5.2 Вакуумный насос
3.5.2.1 Правила техники безопасности для вакуумного насоса
3
3.5.3 Описание
Каждая головка Collect&Place имеет собственный вакуум-генератор, который создает в кон-
туре удержания и монтажа необходимый вакуум. Вакуум-генератор монтажных головок ра-
ботает по принципу Вентури. Вместе с вакуумным насосом они позволяют значительно
сократить расход сжатого воздуха на головке SpeedStar (C&P20). Один вакуумный насос мо-
жет снабжать вакуумом до двух головок SpeedStar (C&P20). Таким образом, возможно
ис-
пользование максимум одного вакуумного насоса. Текущие эксплуатационные расходы
снижаются в зависимости от стоимости энергии.
3
3
УКАЗАНИЕ
При использовании головки SpeedStar мы рекомендуем установить имеющийся в
дополнительной комплектации датчик контейнера для бракованных компонентов.
(См. также раздел 6.7
, страница 348)
ОСТОРОЖНО
Соблюдайте правила техники безопасности прилагаемого руководства по экс-
плуатации.
УКАЗАНИЕ
Значения расхода сжатого воздуха указаны в разделе 3.2.4
, стр. 104.

Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.5 Монтажная головка
117
3.5.4 SIPLACE MultiStar CPP
3

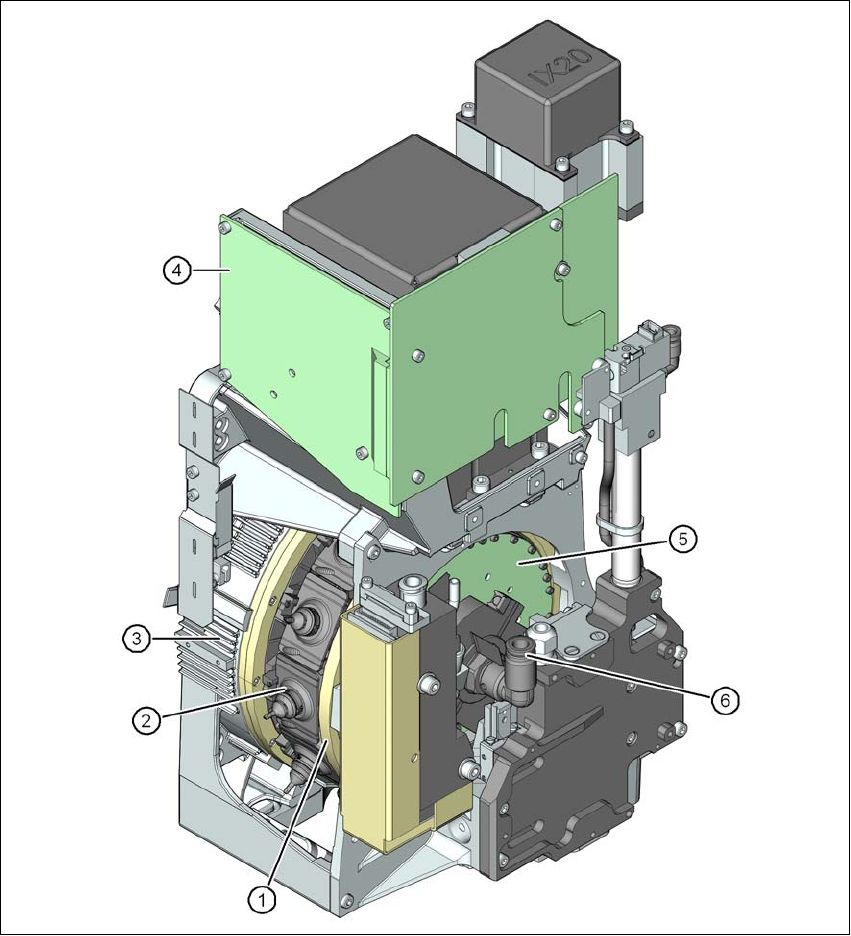

Рис. 3.5 - 3 SIPLACE MultiStar - вид спереди, функциональные узлы, часть 1
(1) Звезда с 12 сегментами
(2) Сегмент с интегрированным приводом DP
(3) Моментный двигатель привода звезды
(4) ПП промежуточного распределителя
(5) Плата управления 12 приводами DP
(6) Пневматическое присоединение для трубок Вентури контура забора/монтажа и удер-
живания
