3 Технические характеристики и узлы Руков одство по эксп луатации SIPLACE SX1/SX2 3.5 Монтажная головка Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 122 3.5.4.4 Монтажные режимы головки MultiSt ar В зависимости от кл…
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.5 Монтажная головка
121
При выборе монтажного положения соблюдайте следующие правила:
Высота монтажных головок в одной зоне монтажа должна быть одинаковой.
Всегда выполняйте установку головки CPP в верхнем монтажном положении, если она
соединена со следующими блоками:
– Стационарная камера для компонентов
– Matrix Tray Changer
– TwinStar
3.5.4.3 Классификация обрабатываемого спектра компонентов
3
Класс
компонентов
Размер
компонентов
Монтажное
положение
*a
головки CPP
Высота
компонентов
Тип камеры для
компонентов
Малый компо-
нент
K_BE
03015 -
27 мм x 27 мм
наверху до 8,5 мм
Камера для го-
ловки, тип 30
внизу до 6,0 мм
Средний компо-
нент, тип
M_BE_1
< 27 x 27 мм
наверху
между 8,5 и
11,5 мм
Стационарная
камера для ком-
понентов,
тип 33
внизу невозможно
Средний компо-
нент, тип
M_BE_2
между 27 мм
x27мм и
32 мм x 32 мм
наверху 11,5 мм
внизу невозможно
Крупный компо-
нент
G_BE
между
32 мм x32мм и
50 мм x 40 мм
наверху до 11,5 мм Стационарная
камера для ком-
понентов,
тип 33
внизу невозможно
Tab. 3.5 - 1Классификация обрабатываемого спектра компонентов
*)a См. рекомендации по высотам монтажных положений в разделе 3.5.4.2
, на стр. 120.
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.5 Монтажная головка Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
122
3.5.4.4 Монтажные режимы головки MultiStar
В зависимости от класса компонентов головка CPP может применяться в различных мон-
тажных режимах. Для процесса оптимизации лучше всех подходит монтажный режим с ми-
нимальной длительностью шага. В таблице далее приведена взаимосвязь между классом
компонентов и монтажным режимом.
Tab. 3.5 - 2 Взаимосвязь между классом компонентов и монтажными режимами
3.5.4.5 Монтажные положения головки MultiStar на монтажных автоматах
Монтажный режим Класс компонентов
Малый компонент Средний компонент Крупный
компонент
Режим
Collect&Place
да нет нет
Смешанный режим да да нет
Усиленный режим
Pick&Place
да да да
Монтажный
автомат
Монтажное
положение
*a
головки CPP
Максимальная
высота компонента
Камера СТЗ
SIPLACE
SX1/SX2
внизу 6,0 мм Камера для головки
наверху 8,5 мм Камера для головки
только наверху 11,5 мм
Стационарная камера
для компонентов
Tab. 3.5 - 3Монтажные положения головки CPP на монтажных автоматах
*)a См. рекомендации по высотам монтажных положений в разделе 3.5.4.2
, на стр. 120.
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.5 Монтажная головка
123
3.5.4.6 Головка MultiStar в режиме Collect&Place
В этом режиме головка MultiStar осуществляет монтаж малых компонентов.
3

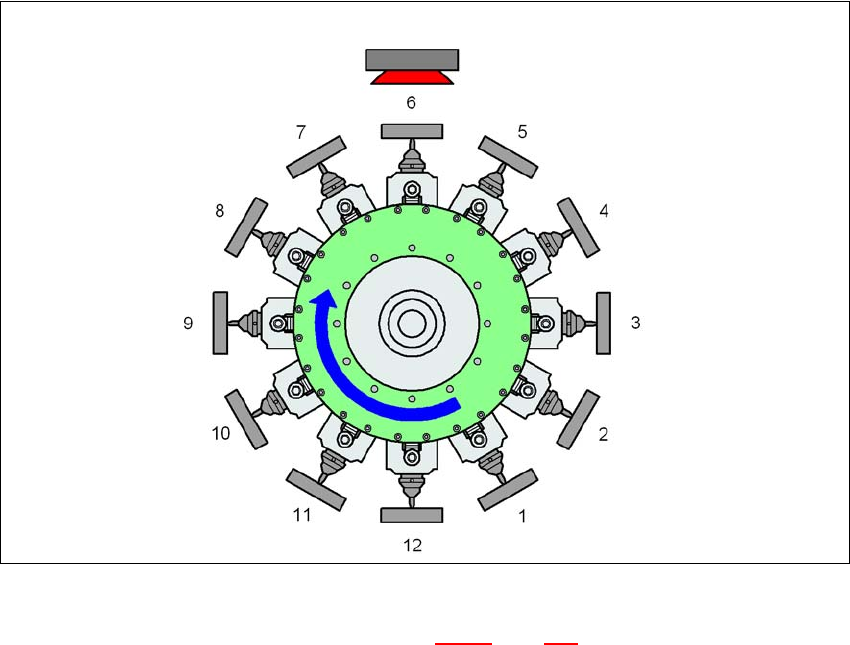

Рис. 3.5 - 6 MultiStar - Режим Collect&Place
K_BE Малый компонент (см. таблицу 3.5 - 1, стр. 121)
Тип 30 Камера для компонентов, тип 30
1 ... 12 Последовательность взятых компонентов
3
Тип 30
K_BE
