3 Технические характеристики и узлы Руков одство по эксп луатации SIPLACE SX1/SX2 3.5 Монтажная головка Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 124 3.5.4.7 MultiSt ar в смешанном ре жиме с полным вращение м В эт…
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.5 Монтажная головка
123
3.5.4.6 Головка MultiStar в режиме Collect&Place
В этом режиме головка MultiStar осуществляет монтаж малых компонентов.
3
Рис. 3.5 - 6 MultiStar - Режим Collect&Place
K_BE Малый компонент (см. таблицу 3.5 - 1, стр. 121)
Тип 30 Камера для компонентов, тип 30
1 ... 12 Последовательность взятых компонентов
3
Тип 30
K_BE
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.5 Монтажная головка Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
124
3.5.4.7 MultiStar в смешанном режиме с полным вращением
В этом режиме выполняется монтаж малых и средних компонентов.
3

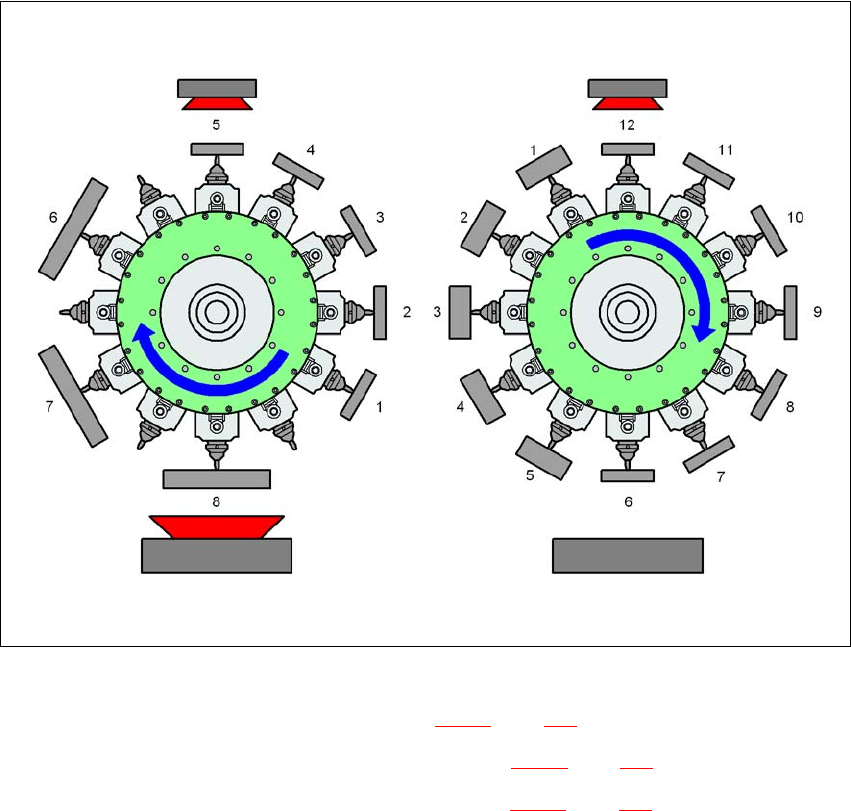

Рис. 3.5 - 7 MultiStar - смешанный режим
K_BE Малый компонент, см. таблицу 3.5 - 1, стр. 121
M_BE_1 Средний компонент, тип 1 (см. таблицу 3.5 - 1, стр. 121)
M_BE_2 Средний компонент, тип 2 (см. таблицу 3.5 - 1
, стр. 121)
Тип 30 Камера для компонентов, тип 30
Тип 33 Стационарная камера для компонентов, тип 33
1 ... 8 Последовательность взятых компонентов
1 ... 12 Последовательность взятых компонентов
3
Расположенные вблизи сегменты головки CPP не способны осуществлять захват компонен-
тов типа M_BE_2, если диагональ среднего компонента типа 2 (M_BE_2) превышает 39,8
мм.
Тип 30 Тип 30
Тип 33 Тип 33
K_BE
M_BE_2
M_BE_1
K_BE
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.5 Монтажная головка
125
3.5.4.8 MultiStar в расширенном режиме Pick&Place с ограниченным вращением
В этом режиме головка MultiStar может монтировать весь спектр компонентов – от 03015 до
50 мм x40мм. Крупный компонент забирается в последнюю очередь, оптически центриру-
ется и устанавливается в качестве первого компонента.
3
Рис. 3.5 - 8 MultiStar - смешанный режим
K_BE Малый компонент (см. таблицу 3.5 - 1, стр. 121)
M_BE_2 Средний компонент, тип 2 (см. таблицу 3.5 - 1
, стр. 121)
G_BE Крупный компонент (см. таблицу 3.5 - 1
, стр. 121)
Тип 30 Камера для компонентов, тип 30
Тип 33 Стационарная камера для компонентов, тип 33
1 ... 8 Последовательность взятых компонентов
3
Соседние сегменты головки CPP не способны осуществлять захват компонентов типов
M_BE_2 и G_BE, если диагональ этих компонентов превышает 39,8 мм.
Тип 30
K_BE
G_BE
Тип 33
M_BE_2
