3.5.4.9 Технические характеристики SIPLACE MultiStar (CPP)
3

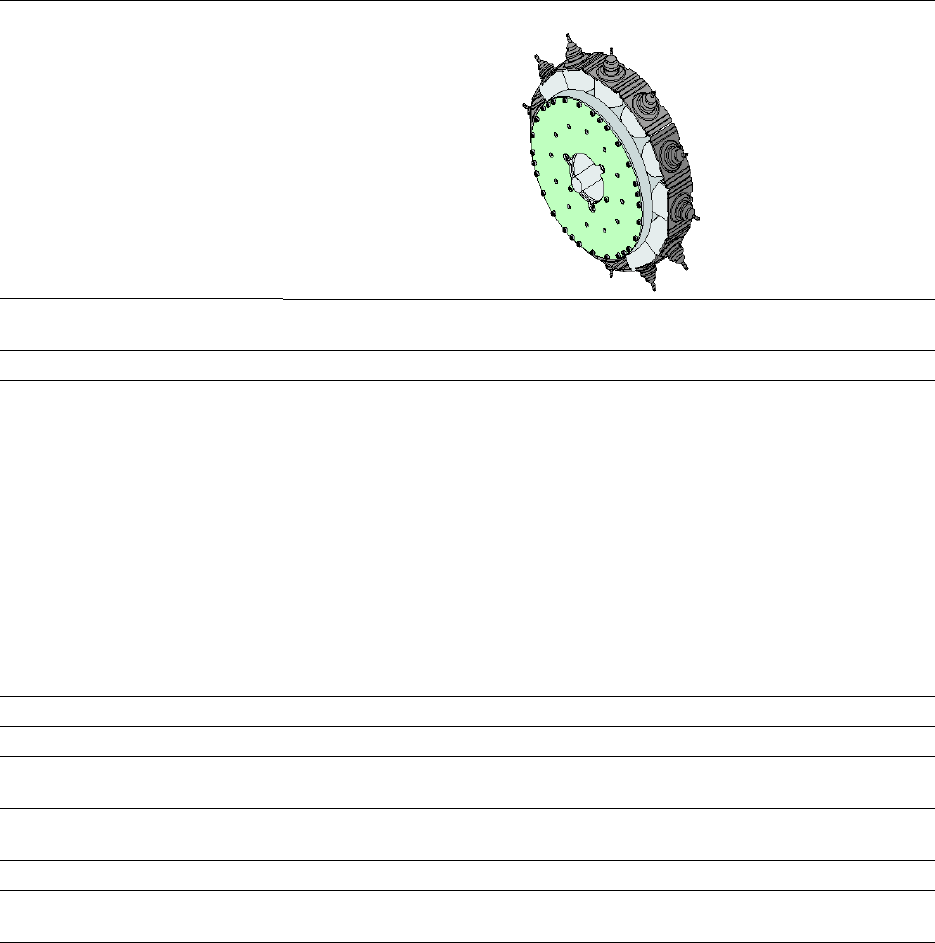

SIPLACE MultiStar (CPP)
с камерой для компонентов 30 с камерой для компонентов 33
(стационарная камера)
Спектр компонентов
*a
01005 до 27 мм x 27 мм 0402 до 50 мм x 40 мм
*b
Спецификации компонентов
Макс. высота
*c
Макс. высота
*d
Мин. шаг выводов
Мин. ширина выводов
Мин. шаг шарика
Мин. диаметр шарика
Мин. размеры
Макс. размеры
Макс. вес
6,0 мм
8,5 мм
0,3 мм
0,15 мм
0,25 мм
*e
0,35 мм
*f
0,14 мм
e
0,20 мм
f
0,4 мм x 0,2 мм
27 мм x 27 мм
4 г
11,5 мм
0,3 мм
0,15 мм
0,35 мм
0,2 мм
1,0 мм x 0,5 мм
50 мм x 40 мм
b
8 г
Программируемая сила посадки 1,0 - 10 Н 1,0 - 10 Н
Типы присосов 20xx, 28xx 20xx, 28xx
Точность X/Y
*g
± 41 мкм / 3σ
± 55 мкм / 4σ
± 34 мкм / 3σ
± 45 мкм / 4σ
Угловая точность ± 0,4° / 3σ
*h
, ± 0,5° / 3σ
*i
± 0,5° / 4σ
h
, ± 0,7° / 4σ
i
± 0,2° / 3σ
± 0,3° / 4σ
Уровни освещения 56
Варианты настройки уровней
освещения
256
5
256
6
*)a Учитывайте то, что спектр монтируемых компонентов также зависит от геометрии монтажной площадки, указы-
ваемых заказчиком стандартов, допусков на упаковку компонентов и допусков на компоненты.
*)b При многократном измерении возможна диагональ в 69 мм (напр., 64 мм x 10 мм).
*)c Головка CPP: в низком монтажном положении (стационарная камера для компонентов невозможна).
*)d Головка CPP: в высоком монтажном положении
*)e для компонентов < 18 мм x 18 мм
*)f для компонентов ≥ 18 мм x18 мм
*)g Значения точности подтверждаются во время приемки машины; они соответствуют комплекту поставки и заяв-
ленной производительности SIPLACE.
*)h Размеры компонентов: от 6 мм x 6 мм до 27 мм x 27 мм.
*)i Размеры компонентов: меньше 6 мм x 6 мм.
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 3.5 Монтажная головка
127
3.5.5 Головка SIPLACE TwinStar для прецизионного монтажа IC
3
Рис. 3.5 - 9 Головка SIPLACE TwinStar для прецизионного монтажа IC
3
(1) Модуль Pick&Place 1 (P&P1) - головка TwinStar состоит из двух модулей Pick&Place
(2) Модуль Pick&Place 2 (P&P2)
(3) Ось DP
(4) Привод оси Z
(5) Инкрементная система измерения перемещения для оси Z
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.5 Монтажная головка Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
128
3.5.5.1 Описание
Эта высокотехнологичная монтажная головка состоит из двух соединенных друг с другом
монтажных головок одного типа, работающих по принципу Pick&Place. Головка TwinStar
предназначена для обработки особо чувствительных и больших компонентов. Два компо-
нента забираются монтажной головкой, оптически центрируются на пути к позиции монтажа
и поворачиваются в требуемое положение. После этого при помощи регулируемой струи
воздуха они мягко и точно усаживаются на печатную плату.
Для головки TwinStar были разработаны новые присосы (тип 5xx). С использованием адап-
тера также можно устанавливать и присосы головки Pick&Place типа 4xx, а также присосы
головки Collect&Place типов 8xx и 9xx.
